El Hexagon HYPERSCAN es un escáner 3D portátil de alto rendimiento con seguimiento óptico dinámico diseñado para aplicaciones de metrología industrial, inspección dimensional y control de calidad sobre piezas medianas y grandes. Su sistema de tracking en tiempo real permite mantener la precisión incluso cuando existen movimientos, vibraciones o cambios de posición durante la captura, reduciendo tiempos de preparación y aumentando la flexibilidad en producción. HYPERSCAN combina escaneo multimodo, trabajo sin targets sobre la pieza, alta velocidad de hasta 8,3 millones de puntos por segundo, funcionamiento inalámbrico y automatización, ofreciendo una solución avanzada para automoción, aeroespacial, grandes estructuras y procesos de inspección manuales o robotizados.

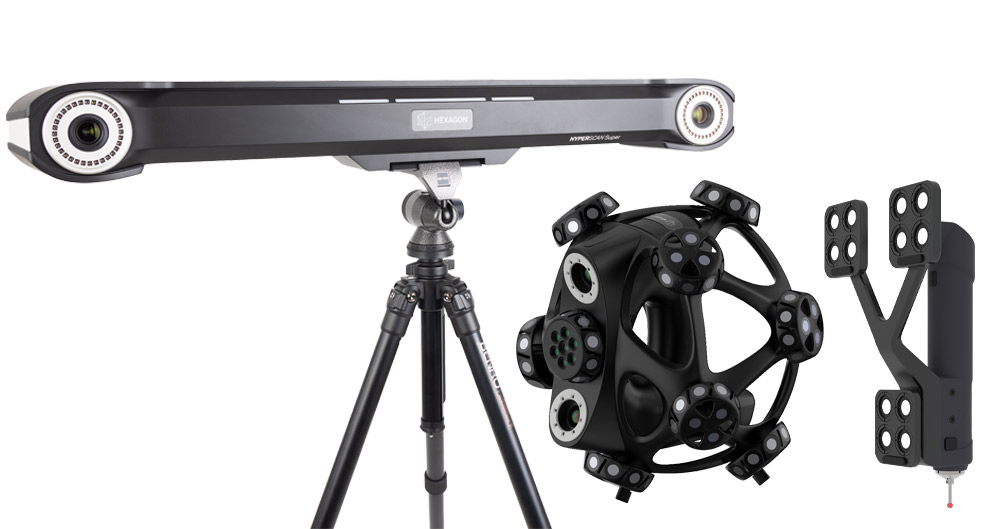

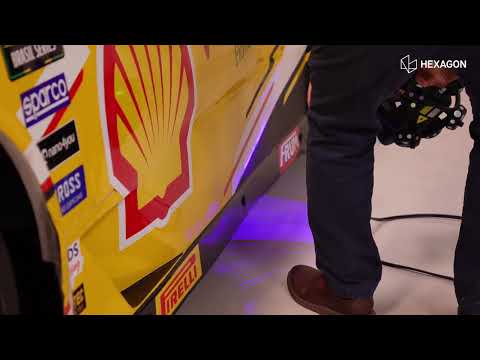

Escáner 3D portátil de alto rendimiento con seguimiento óptico dinámico
El Hexagon HYPERSCAN es un escáner 3D portátil de alto rendimiento para metrología industrial diseñado para inspeccionar piezas medianas y grandes en condiciones reales de producción. Su sistema de seguimiento óptico dinámico en tiempo real mantiene la referencia incluso cuando la pieza, el operador o el entorno están en movimiento, reduciendo la necesidad de fijaciones rígidas y simplificando la preparación de la medición.
HYPERSCAN combina escaneo sin targets sobre la pieza, captura multimodo, alta velocidad, funcionamiento inalámbrico y preparación para automatización. Está pensado para aplicaciones exigentes en automoción, aeroespacial, fabricación, grandes estructuras y control de calidad donde productividad, precisión y estabilidad deben mantenerse incluso con vibraciones o movimientos.
Hasta 8,3 M pts/sSeguimiento dinámicoSin targets en la piezaAutomation-readyVDI/VDE 2634-3
8,3 M pts/svelocidad máxima de captura
0,02 mmresolución máxima
0,02 mmprecisión del escáner
Hasta 12 mtamaño recomendado de pieza según versión
100 Hzfrecuencia del sistema de seguimiento

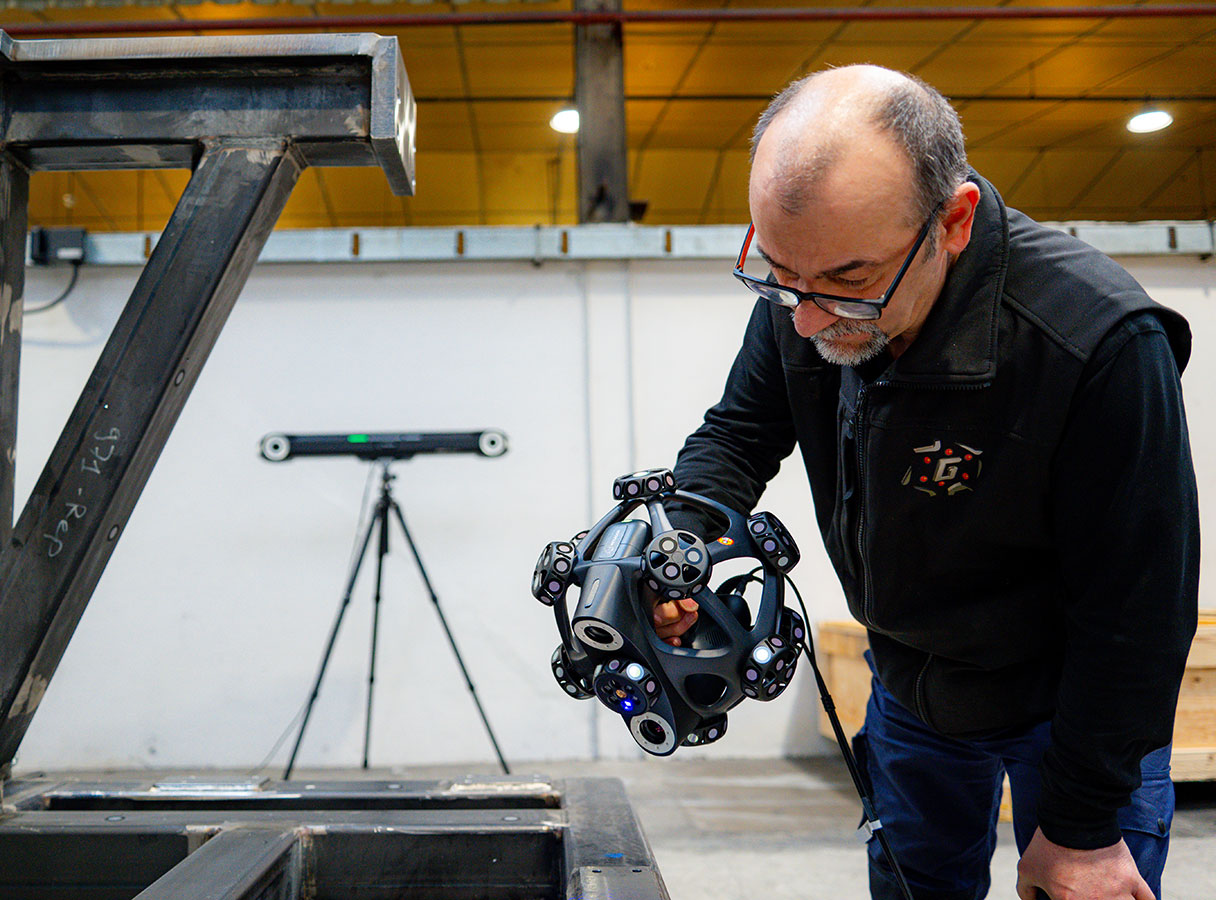

Seguimiento óptico dinámico para trabajar en condiciones reales
Flexibilidad en movimiento
Mantenga la precisión aunque la pieza o el operador se muevan
El sistema de seguimiento de HYPERSCAN compensa continuamente el movimiento y la rotación de la pieza durante el escaneo. Esto permite trabajar con componentes sin fijar, mesas giratorias, estructuras grandes o entornos donde las vibraciones harían más difícil utilizar un sistema convencional.
El resultado es un flujo de inspección más flexible, con menos tiempo dedicado a preparar utillajes o inmovilizar componentes y mayor libertad para encontrar el mejor ángulo de captura.

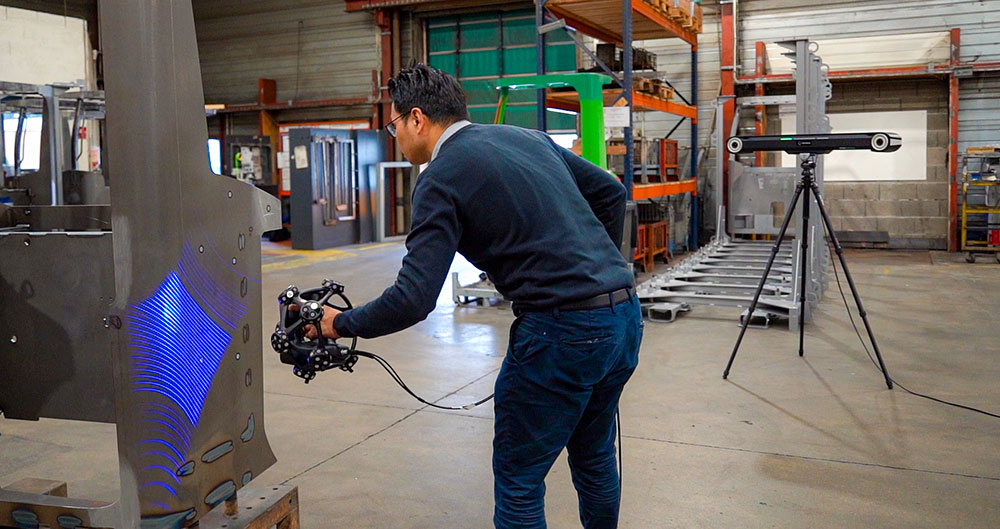

Productividad
Hasta 8,3 millones de puntos por segundo
HYPERSCAN está diseñado para inspecciones de alto rendimiento. Su velocidad de captura alcanza hasta 8.300.000 puntos por segundo y el área de escaneo llega hasta 610 × 640 mm, permitiendo cubrir superficies amplias con rapidez.
La elevada velocidad de adquisición, combinada con el seguimiento dinámico, reduce interrupciones y mantiene el proceso en movimiento tanto en aplicaciones manuales como automatizadas.

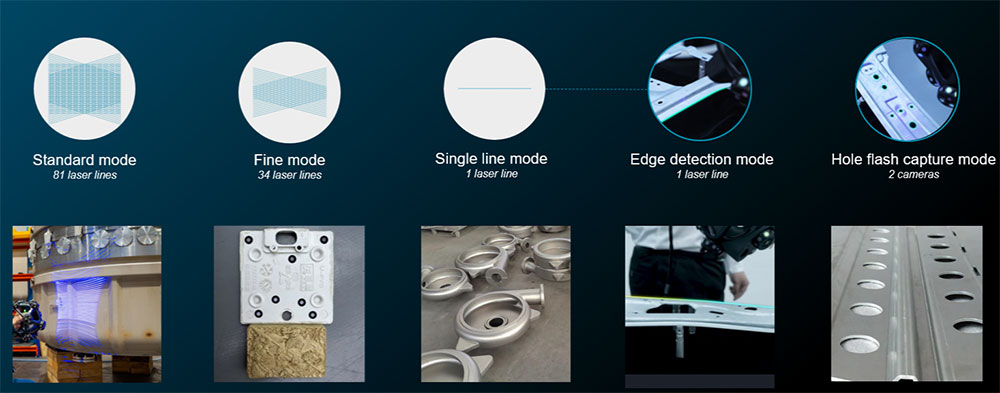

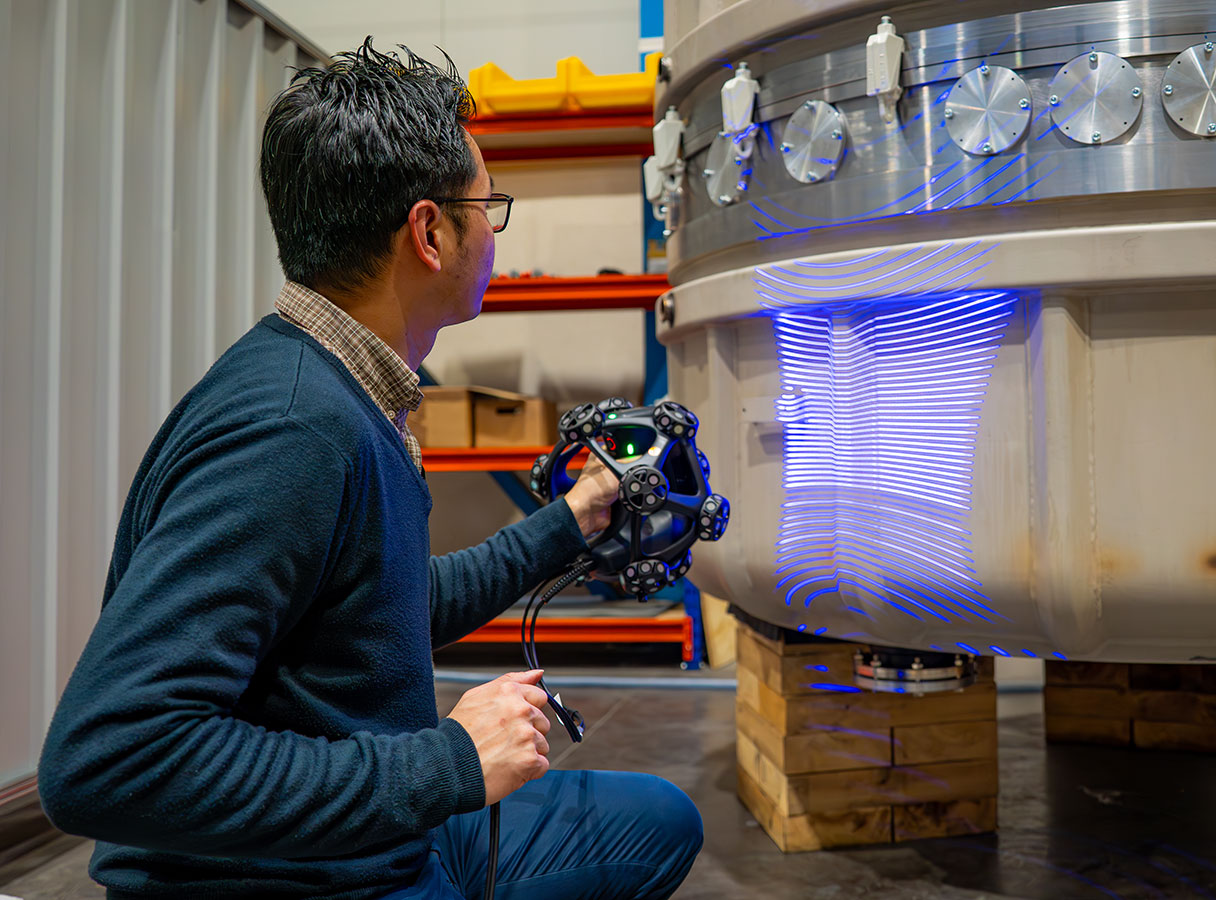

Escaneo multimodo
Cobertura, detalle, línea única, bordes y orificios
HYPERSCAN adapta el sistema de captura a la geometría que se debe inspeccionar mediante varios modos de trabajo: Standard, Fine, Single Line, Edge Detection y Hole Flash Capture.
El modo estándar utiliza hasta 81 líneas láser azules para maximizar la cobertura, mientras que el modo fino emplea 34 líneas para incrementar el detalle. La línea única facilita el acceso a geometrías estrechas, y los modos específicos para bordes y orificios permiten capturar características que suelen requerir tareas adicionales.

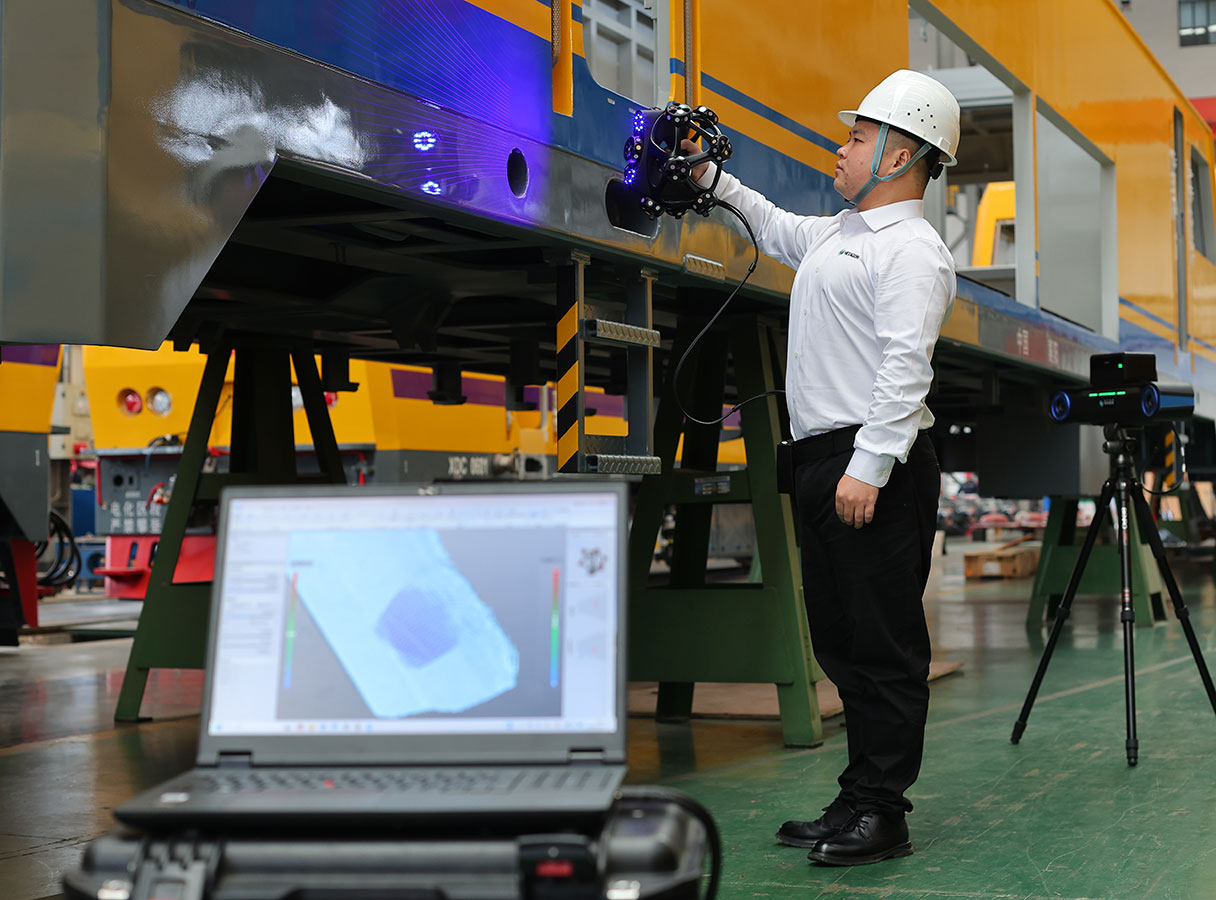

Escaneo sin targets
Menos preparación sobre la pieza
El sistema de seguimiento óptico permite realizar escaneo sin colocar targets directamente sobre la pieza. Esto reduce la preparación previa, especialmente en componentes grandes, delicados o difíciles de manipular.
La referencia la proporciona el sistema HYPERTRACK, que sigue el escáner y mantiene el posicionamiento durante la captura. Esta arquitectura también facilita ampliar el volumen de trabajo mediante configuraciones con múltiples dispositivos de seguimiento.

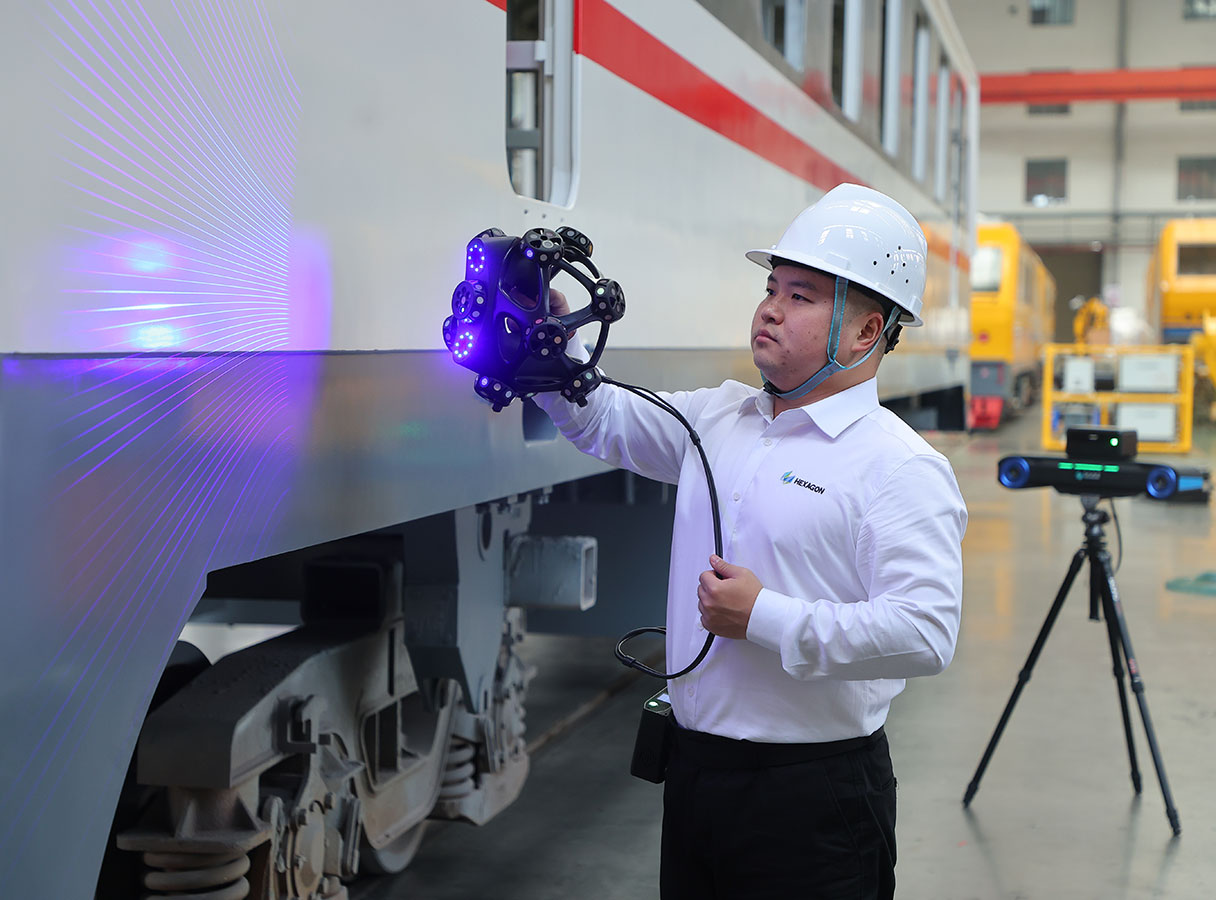

Movilidad
Escaneo inalámbrico para máxima libertad de movimiento
HYPERSCAN puede trabajar con un módulo de escaneo inalámbrico que elimina la conexión física con la estación de trabajo y permite al operador desplazarse con libertad alrededor de piezas grandes o en espacios reducidos.
La conectividad Wi-Fi y la alimentación por batería facilitan inspecciones móviles, trabajos en campo y aplicaciones en las que el cableado podría limitar la ergonomía o la seguridad.
Versatilidad para piezas medianas, grandes y superficies complejas
Uso manual o fijo
Un sistema adaptable a diferentes entornos de inspección
HYPERSCAN puede utilizarse manualmente alrededor de la pieza, en configuraciones semifiijas o integrado en procesos automáticos. Su resistencia al movimiento y a las vibraciones permite mantener resultados fiables en talleres, líneas de producción y entornos industriales donde las condiciones no son ideales.
Las versiones HYPERSCAN Ultra y HYPERSCAN Super permiten adaptar el alcance del sistema al tamaño real de los componentes y al volumen de trabajo requerido.
Preparado para automatización industrial
Automation-ready
Del uso manual a una célula robotizada
HYPERSCAN está diseñado para integrarse con robots industriales, cobots, mesas giratorias y procesos automatizados de control de calidad. El seguimiento dinámico facilita mantener la alineación aunque la pieza se mueva durante el proceso.
Esto permite utilizar el mismo concepto de medición en aplicaciones manuales y evolucionar posteriormente hacia inspecciones repetitivas, de lotes o de alta productividad.

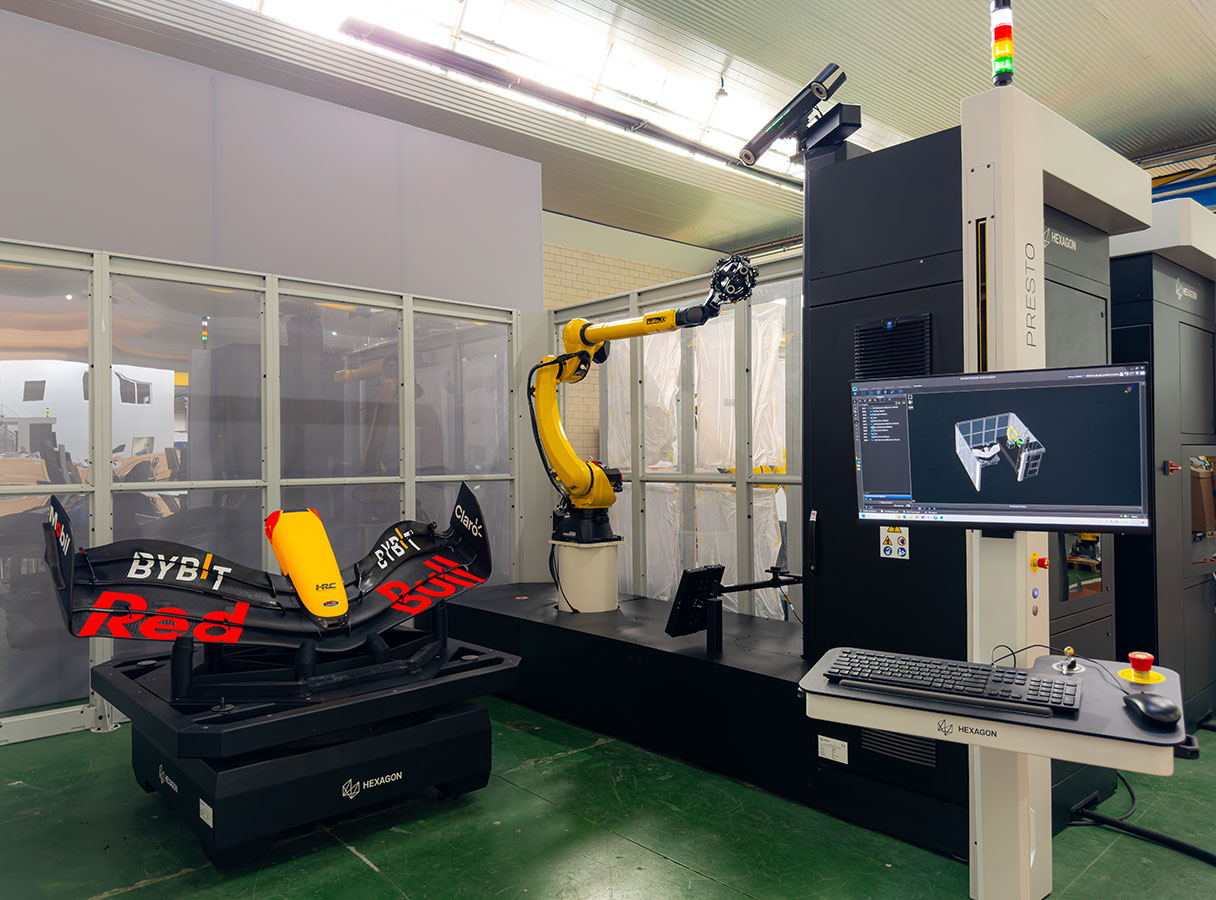

Inspección automática
Integración con PRESTO y robots industriales
HYPERSCAN puede formar parte de soluciones automatizadas como las estaciones PRESTO de Hexagon o integrarse mediante kits específicos con los principales robots industriales.
El sistema combina captura multimodo y referencia dinámica para automatizar el control de superficies complejas sin depender de que la pieza permanezca completamente inmóvil durante toda la inspección.

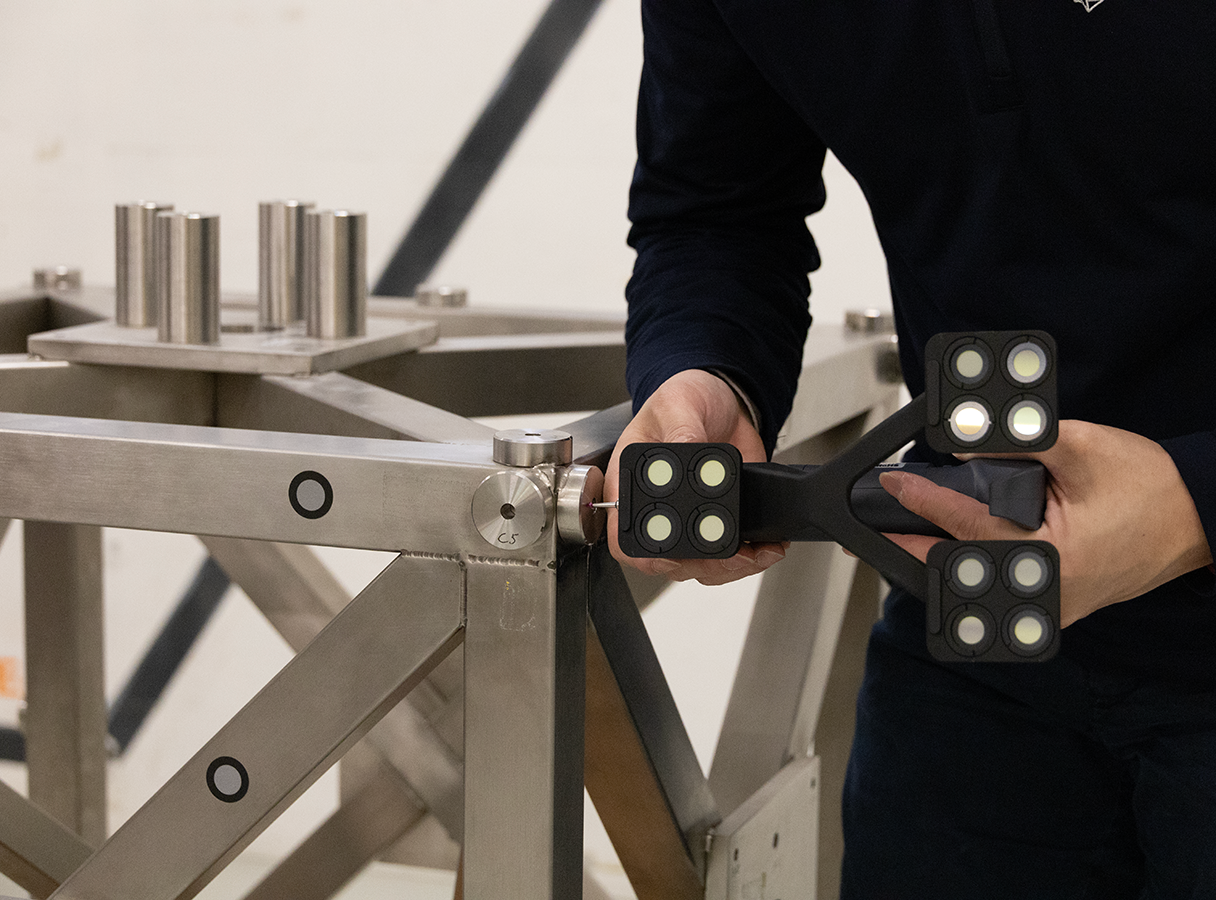

HYPERPROBE: añada medición táctil al mismo sistema
Palpado opcional
Escaneo y palpado dentro del mismo sistema de coordenadas
Cuando determinadas características requieren contacto físico, el accesorio opcional HYPERPROBE amplía las capacidades de HYPERSCAN con medición táctil.
El operador puede capturar características ocultas, puntos de alineación o geometrías difíciles de medir ópticamente y combinar los resultados de palpado y escaneo dentro del mismo sistema de coordenadas, evitando rehacer la configuración principal.
HYPERSCAN Ultra y HYPERSCAN Super
HYPERSCAN Ultra
Versión para piezas grandes con alcance de seguimiento de hasta 5,5 m y tamaño recomendado de pieza de aproximadamente 0,1 a 8 m.
HYPERSCAN Super
Versión de mayor alcance, con seguimiento de hasta 7 m y tamaño recomendado de pieza de aproximadamente 0,1 a 12 m.
Aplicaciones del Hexagon HYPERSCAN
Producción y QA
Inspección rápida y repetible de piezas medianas y grandes directamente en entorno productivo.
Automoción
Control de carrocerías, componentes, ensamblajes, utillajes y piezas de gran volumen.
Aeroespacial
Inspección de estructuras, componentes y utillajes con alta cobertura y seguimiento dinámico.
Grandes estructuras
Digitalización de componentes de gran tamaño sin necesidad de colocar targets directamente sobre la superficie.
Automatización
Integración en robots, cobots, mesas giratorias y estaciones de inspección automatizadas.
Ingeniería inversa
Captura rápida de superficies complejas para reconstrucción digital, comparación CAD y documentación.
Características principales del HYPERSCAN
Tipo
Escáner 3D portátil con seguimiento óptico dinámico
Versiones
HYPERSCAN Ultra / HYPERSCAN Super
Velocidad de medición
Hasta 8.300.000 pts/s
Área de escaneo
Hasta 610 × 640 mm
Fuente de luz
81 líneas láser azules + línea única + 34 líneas para escaneo fino
Resolución
Hasta 0,02 mm
Precisión del escáner
Hasta 0,02 mm
Hole Flash Capture
Precisión de hasta 0,03 mm
Edge Detection
Precisión de hasta 0,05 mm
Frecuencia del tracker
100 Hz
Alcance de seguimiento Ultra
Hasta 5,5 m
Alcance de seguimiento Super
Hasta 7 m
Tamaño recomendado Ultra
0,1–8 m
Tamaño recomendado Super
0,1–12 m
Peso unidad HYPERSCAN
1,5 kg
Escaneo inalámbrico
Sí, mediante módulo inalámbrico
Escaneo sin targets en la pieza
Sí
Palpado opcional
HYPERPROBE
Certificación
VDI/VDE 2634-3 · trazabilidad mediante laboratorio ISO 17025
Automatización
Compatible con robots, cobots, integrator kits y soluciones PRESTO
Software y flujos de inspección
HYPERSCAN puede integrarse con plataformas de metrología de Hexagon y software de terceros compatible con nubes de puntos y mallas 3D. Para aplicaciones específicas de tubos y alambres puede utilizarse opcionalmente con BendingStudio XT.
El sistema también está preparado para flujos de trabajo automatizados y para integrarse dentro de ecosistemas de inspección industrial donde se necesita combinar adquisición de alta velocidad, análisis dimensional y trazabilidad de resultados.
Hexagon HYPERSCAN
HYPERSCAN es la solución de la gama Hexagon para usuarios que necesitan máxima productividad, libertad de movimiento, piezas grandes y automatización. Su combinación de seguimiento óptico dinámico, escaneo sin targets sobre la pieza, captura multimodo y compatibilidad con HYPERPROBE permite utilizar un mismo sistema en procesos de inspección manuales y automatizados.
INSTOP puede ayudar a seleccionar entre HYPERSCAN Ultra y Super, así como el sistema de seguimiento, módulo inalámbrico, HYPERPROBE, software y configuración de automatización más adecuados para cada aplicación.
