El Hexagon ATLASCAN Max es un escáner 3D portátil de mano para metrología industrial diseñado para realizar inspección dimensional, control de calidad, digitalización e ingeniería inversa directamente en taller, producción o sobre el terreno. Su sistema de escaneo multimodo permite combinar velocidad, alta resolución y acceso a zonas difíciles, mientras que el escaneo dinámico mantiene la medición incluso cuando la pieza se mueve. ATLASCAN Max incorpora además Hole Flash Capture para la captura rápida de orificios y ranuras, reconocimiento de targets de diferentes tamaños y opción de escaneo inalámbrico, ofreciendo una solución flexible para automoción, aeroespacial, utillajes y fabricación industrial. Sus resultados están certificados según VDI/VDE 2634 y el sistema está preparado para su integración en procesos de inspección automatizados.
Escáner 3D portátil para inspección y digitalización industrial
El Hexagon ATLASCAN Max es un escáner 3D portátil de mano diseñado para realizar mediciones, inspecciones y digitalización de piezas directamente en taller, producción o sobre el terreno. Su diseño ligero y ergonómico permite trabajar alrededor de componentes de diferentes tamaños y acceder a zonas, cavidades y geometrías que resultarían difíciles de medir con sistemas fijos.
ATLASCAN Max combina escaneo multimodo, referencia dinámica, captura de orificios y ranuras y funcionamiento inalámbrico opcional para adaptarse a aplicaciones de control dimensional, comparación CAD-pieza, ingeniería inversa y control de calidad industrial.
Escáner 3D portátil3 modos principalesEscaneo dinámicoWireless opcionalVDI/VDE 2634-3
5,22 M pts/svelocidad máxima de medición
0,01 mmresolución de hasta 0,01 mm
0,02 mmprecisión de hasta 0,02 mm
1 kgdiseño ligero y portátil
0,1–4 mtamaño de pieza recomendado
Tres modos de escaneo para adaptar la medición a cada pieza
Escaneo multimodo
Velocidad, detalle o acceso a zonas difíciles
ATLASCAN Max dispone de tres modos principales de medición seleccionables directamente durante el trabajo, lo que permite adaptar el escáner a diferentes zonas de una misma pieza.
El modo estándar utiliza 34 líneas láser azules para cubrir rápidamente superficies de mayor tamaño. El modo fino emplea 14 líneas para obtener datos de alta resolución en detalles pequeños, mientras que el modo de línea utiliza una única línea láser para acceder a zonas estrechas, cavidades y áreas difíciles de alcanzar.
Además, ATLASCAN Max incorpora funciones específicas de detección de bordes y Hole Flash Capture. Los datos obtenidos con los diferentes modos se combinan dentro de la misma nube de puntos o malla para simplificar el análisis y la generación de informes.
Escaneo dinámico
Mida incluso cuando la pieza se mueve

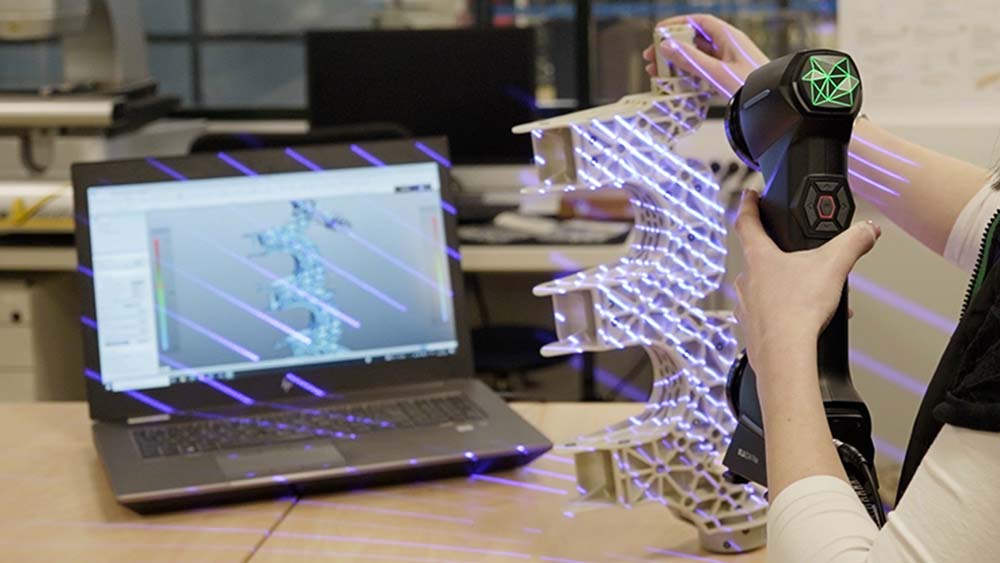

Con targets colocados sobre la pieza, ATLASCAN Max puede mantener el sistema de coordenadas aunque el componente cambie de posición durante la inspección.
Esto permite trabajar con la pieza sobre una mesa giratoria o incluso sostenerla y moverla manualmente durante el proceso, reduciendo la necesidad de fijaciones complejas y acelerando la preparación de la medición.
La referencia dinámica también facilita el trabajo en entornos donde pueden existir vibraciones o pequeños movimientos durante la captura.
Libertad de movimiento
Escaneo inalámbrico opcional
ATLASCAN Max puede utilizarse con el módulo de escaneo inalámbrico FREEBox, eliminando los cables que pueden limitar el movimiento alrededor de piezas grandes o geometrías complejas.
El sistema integra conectividad Wi-Fi y alimentación mediante baterías intercambiables, permitiendo al operador moverse con mayor libertad alrededor de la pieza, trabajar a diferentes alturas o realizar inspecciones sobre el terreno.
Hole Flash Capture
Medición rápida de orificios y ranuras

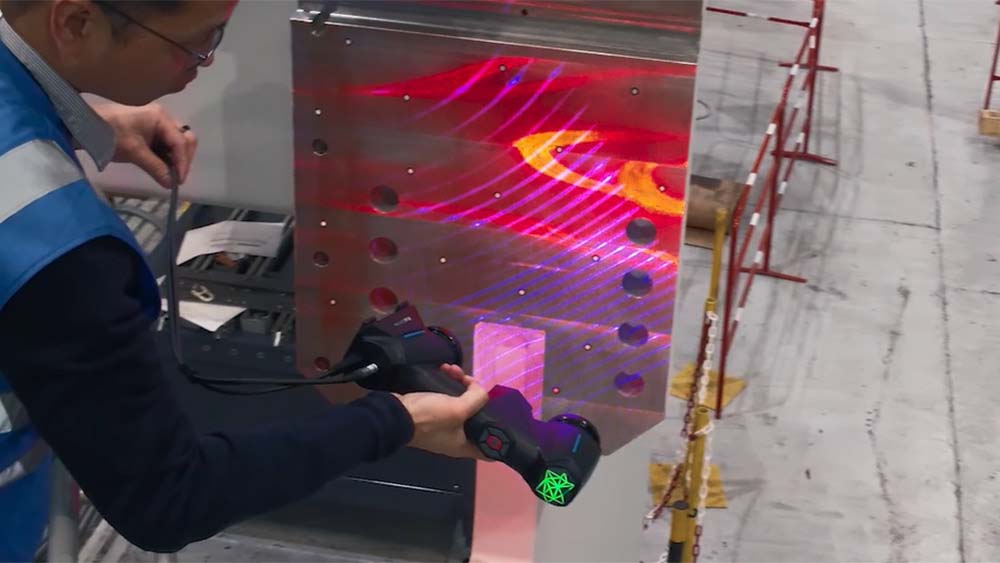

La tecnología Hole Flash Capture permite capturar simultáneamente múltiples orificios circulares y ranuras, acelerando una de las tareas más habituales del control dimensional industrial.
Esta función resulta especialmente útil en componentes mecanizados, chapas, estructuras, utillajes y piezas donde la posición y geometría de múltiples orificios debe verificarse rápidamente.
Referencia y control
Targets de diferentes tamaños, modo Galaxy y feedback visual
ATLASCAN Max reconoce targets de 3, 6, 12 y 16 mm, permitiendo seleccionar el tamaño más adecuado según las dimensiones de la pieza, la distancia de trabajo y el entorno de medición.
El modo Galaxy, basado en el sistema de doble cámara y algoritmos integrados, permite controlar de forma sencilla la precisión volumétrica mediante el escaneo de una escala rectangular.

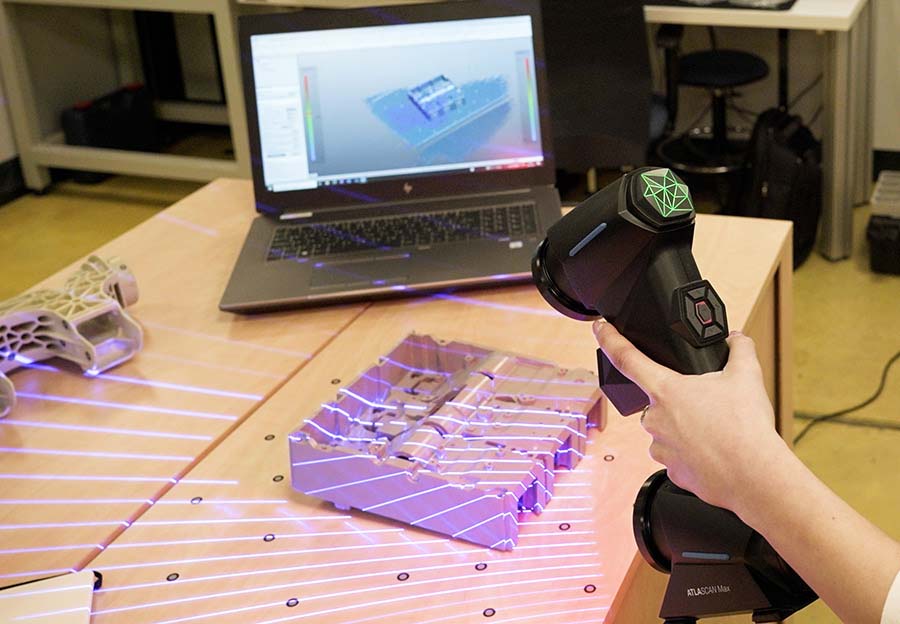

El sistema incorpora además feedback LED directamente en el escáner, ayudando al operador a confirmar que está trabajando correctamente sin tener que volver continuamente a la pantalla del ordenador.
Diseñado para inspección portátil en cualquier entorno
Movilidad y ergonomía
Acceda a cavidades y zonas difíciles de alcanzar
El diseño ergonómico y ligero de ATLASCAN Max está pensado para realizar inspecciones durante periodos prolongados y trasladar fácilmente el sistema entre diferentes puestos de trabajo.
Su amplia distancia de trabajo facilita el acceso a zonas interiores, cavidades y componentes difíciles de alcanzar. El escaneo dinámico ayuda además a mantener resultados fiables incluso en entornos donde existen vibraciones o pequeños movimientos.
Preparado para automatización
Inspección manual o automatizada
Una plataforma preparada para crecer con el proceso
ATLASCAN Max está preparado para su integración en sistemas de inspección automatizados. Esto permite comenzar utilizando el sistema manualmente y evolucionar posteriormente hacia células robotizadas, cobots o procesos de medición repetitivos dentro de producción.
Su distancia de trabajo y arquitectura de control facilitan la integración cuando se requiere captura 3D repetitiva, comparación CAD-pieza y control de calidad automatizado.
Aplicaciones del Hexagon ATLASCAN Max
Control dimensional
Inspección de piezas y componentes mediante comparación con geometría CAD y análisis de desviaciones.
Ingeniería inversa
Digitalización de piezas existentes para crear modelos 3D, documentación o rediseño.
Automoción
Inspección de carrocerías, componentes, conjuntos, piezas mecanizadas y utillajes.
Aeroespacial y energía
Control de componentes, tareas de mantenimiento y verificación dimensional.
Moldes y utillajes
Validación de moldes, matrices, herramientas y elementos de producción.
Servicios de metrología
Escaneo portátil y flexible para inspecciones realizadas directamente en las instalaciones del cliente.
Características principales del ATLASCAN Max
Tecnología
Escáner 3D portátil de mano
Modos principales
Estándar, fino y línea única
Funciones adicionales
Detección de bordes y Hole Flash Capture
Velocidad de medición
Hasta 5.220.000 puntos/s
Área de escaneo
Hasta 720 × 640 mm
Fuente de luz
34 líneas láser azules + línea única + 14 líneas láser azules para modo fino
Resolución
Hasta 0,01 mm
Precisión
Hasta 0,02 mm
Referencia dinámica
Sí
Escaneo inalámbrico
Opcional mediante FREEBox
Targets compatibles
3 / 6 / 12 / 16 mm
Modo Galaxy
Sí
Protección
IP50
Peso
1 kg
Tamaño de pieza recomendado
0,1–4 m
Certificación
VDI/VDE 2634-3
Automatización
Preparado para integración en sistemas automatizados
Hexagon ATLASCAN Max
ATLASCAN Max es una solución de escaneo 3D portátil pensada para usuarios que necesitan precisión metrológica, movilidad, rapidez de preparación y flexibilidad de medición. INSTOP puede ayudar a seleccionar la configuración, accesorios, sistema inalámbrico y software más adecuados para cada aplicación de inspección industrial.
