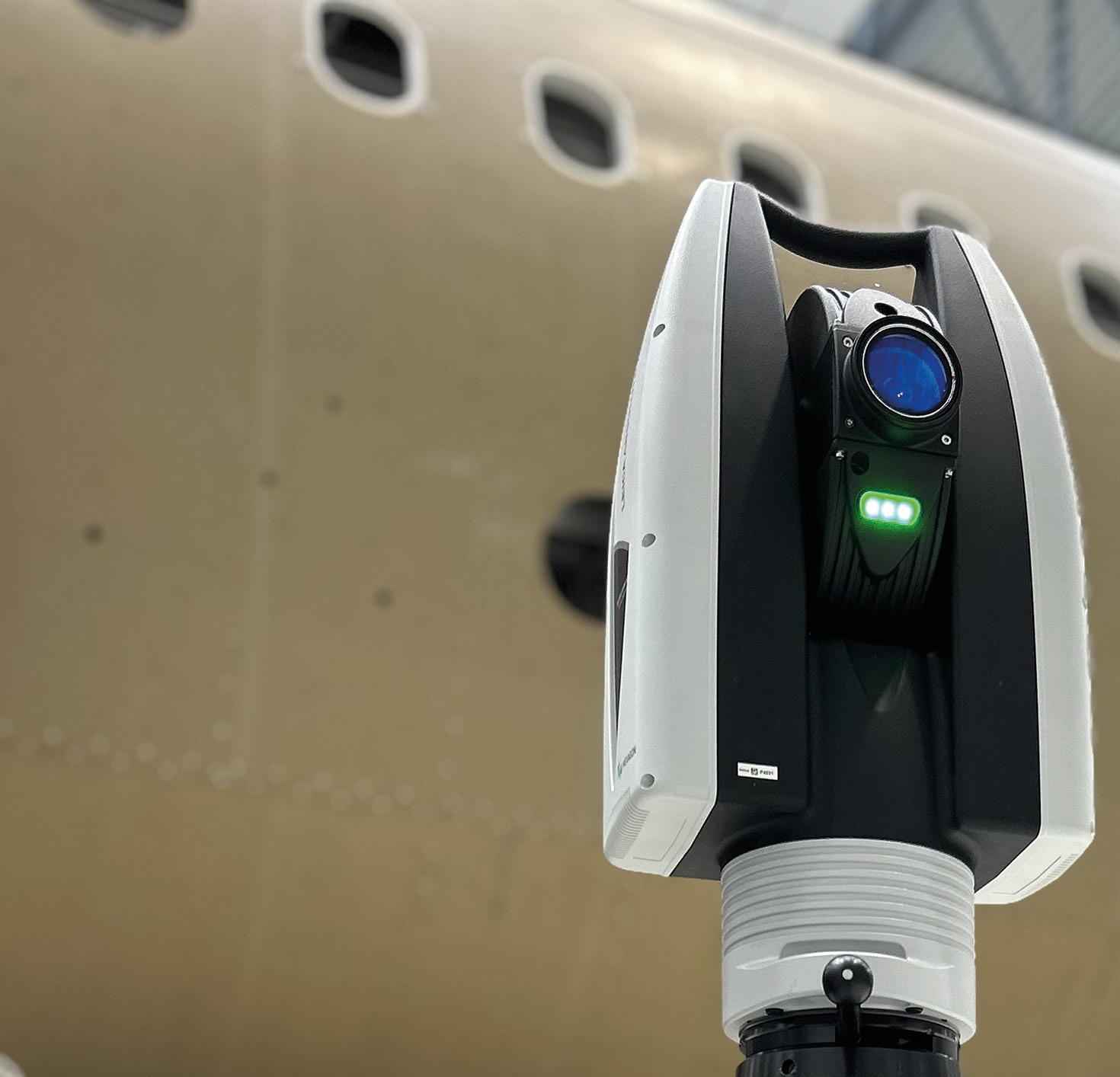

Leica Absolute Tracker: metrología portátil para mediciones de alta precisión
Leica Absolute Tracker de Hexagon es una gama de sistemas de metrología portátil de alta precisión para el control dimensional, la inspección, el montaje y la alineación de piezas y estructuras de gran tamaño. La familia incluye laser trackers 3D con reflector, soluciones 6DoF para palpado y escaneo avanzado, y equipos de escaneo directo sin contacto para grandes superficies.
Los modelos AT500, AT930, AT960, ATS600 y ATS800 permiten adaptar la medición a cada aplicación industrial, desde trabajos de largo alcance y seguimiento dinámico hasta inspección automatizada, escaneo 3D, calibración de robots y control de producción. Su combinación de precisión, portabilidad, conectividad inalámbrica y tecnologías como PowerLock permite trabajar directamente en planta con mayor rapidez y fiabilidad.
Hexagon trackers |
Leica Absolute Tracker AT500
Leica Absolute Tracker ATS600
Leica Absolute Tracker ATS800
Leica Absolute Tracker AT930
Leica Absolute Tracker AT960
|
Metrología industrial de gran volumen
Un Absolute Tracker para cada aplicación
La gama Leica Absolute Tracker de Hexagon reúne diferentes tecnologías de medición 3D para llevar la metrología directamente a producción. La familia permite trabajar con reflectores, palpadores 6DoF, escáneres portátiles y sistemas de escaneo directo sin contacto, cubriendo desde piezas y utillajes hasta estructuras de muy gran tamaño.
El objetivo es común en todos los modelos: medir con precisión allí donde se encuentra la pieza, reducir cambios de estación, acelerar la inspección y disponer de resultados trazables durante fabricación, montaje, mantenimiento o automatización.
Cinco trackers, dos formas principales de medir
Medición 3D y 6DoF con reflector

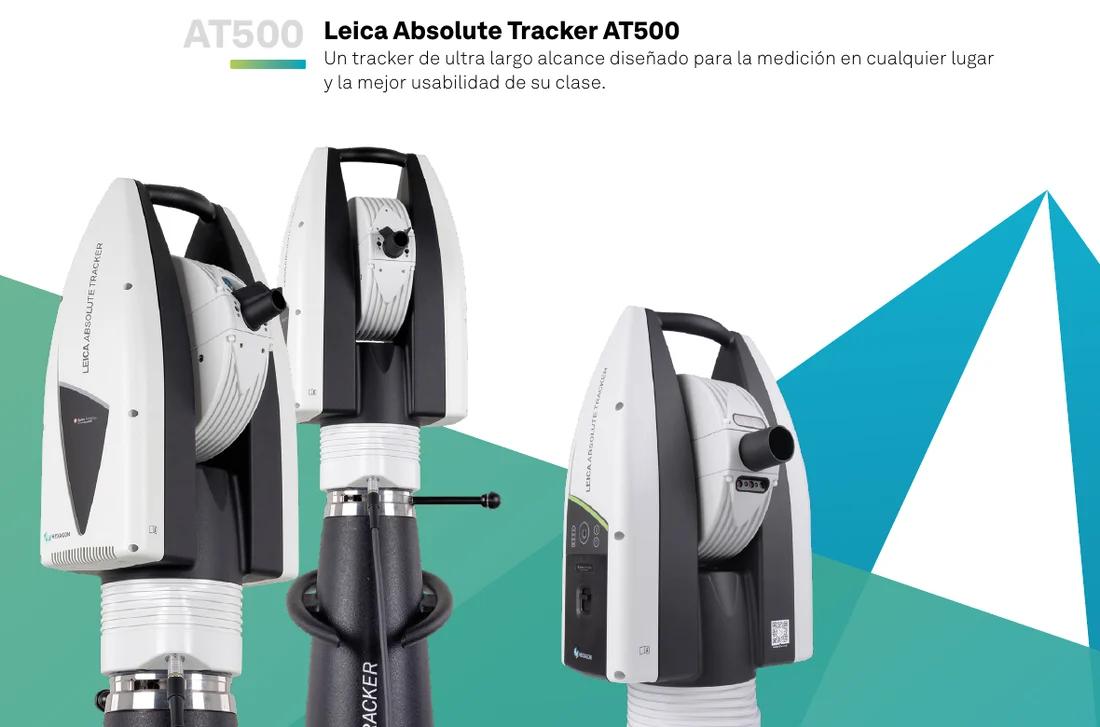

Estos modelos se orientan a la medición precisa de puntos y al seguimiento de objetivos. El AT960 añade medición 6DoF y compatibilidad con sensores avanzados; el AT930 se centra en medición 3D dinámica de alta velocidad; y el AT500 aporta máxima portabilidad y un alcance excepcional para grandes estructuras.
Un recorrido desde la medición manual hasta la automatización

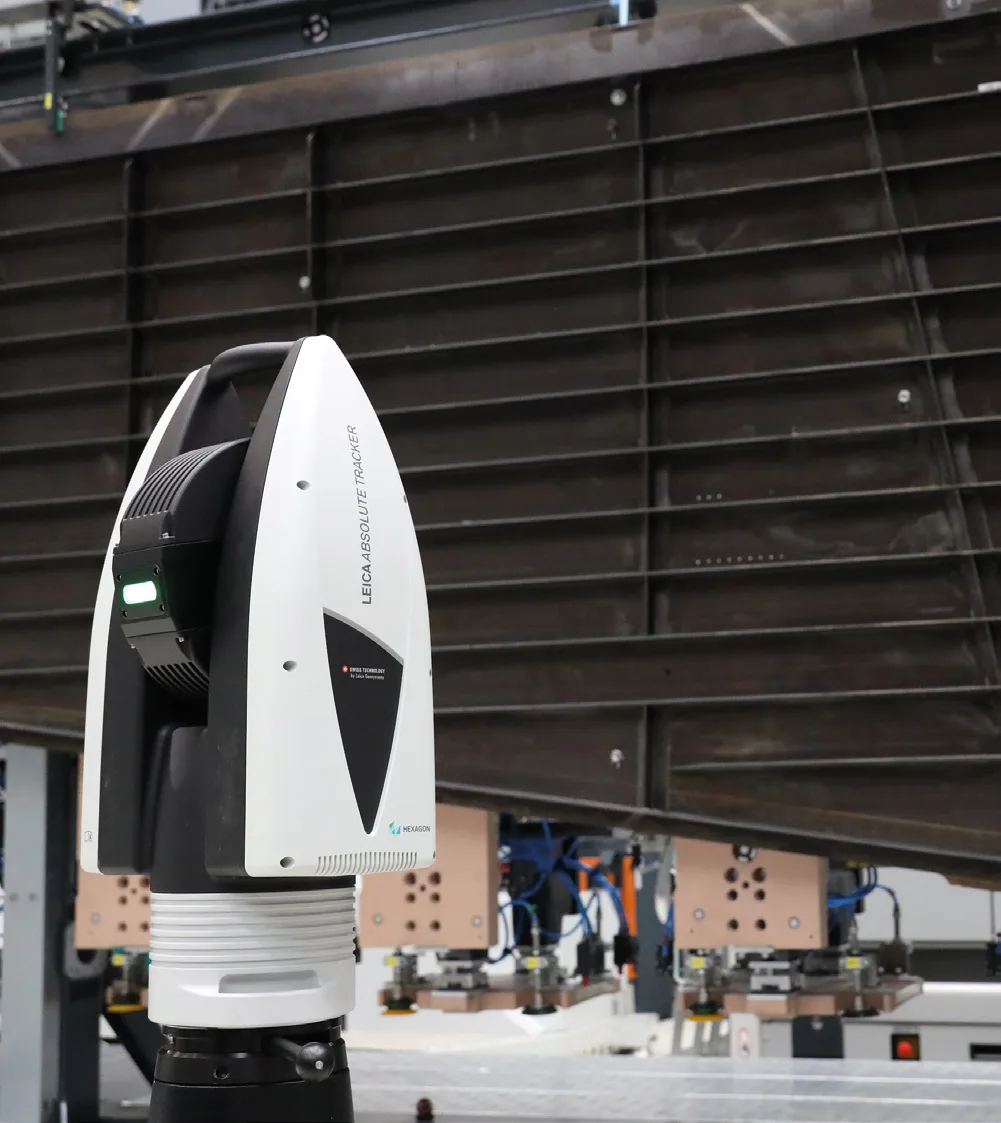

1 · Precisión y fiabilidad
Metrología de alta precisión en grandes volúmenes
Los Absolute Tracker combinan codificadores absolutos con tecnologías avanzadas de medición de distancia. Según el modelo, utilizan interferometría absoluta, ADM, escaneo directo y sistemas de compensación ambiental para mantener la precisión a grandes distancias.
La orientación a gravedad facilita trabajos de nivelación y alineación, mientras que la construcción robusta y la protección IP54 permiten trabajar fuera de una sala de metrología convencional.
2 · Productividad
La medición se desplaza hasta la pieza
Los trackers son compactos y transportables, con alimentación por batería y conectividad inalámbrica. Esto reduce el tiempo de instalación y permite cambiar de posición cuando la geometría o el tamaño de la pieza lo exige.
La tecnología PowerLock recupera automáticamente el reflector tras una interrupción de la línea de visión, reduciendo tiempos muertos durante inspecciones de gran volumen.
3 · Producción
Control dimensional sin mover la pieza
La inspección puede realizarse durante el montaje o directamente junto a la máquina. Esto permite detectar desviaciones antes de que la pieza avance a fases posteriores.
- Utillajes, plantillas y fijaciones
- Montaje asistido por metrología
- Moldes, matrices y chapa
- Calibración de máquinas y robots
- Controles en proceso e ingeniería inversa

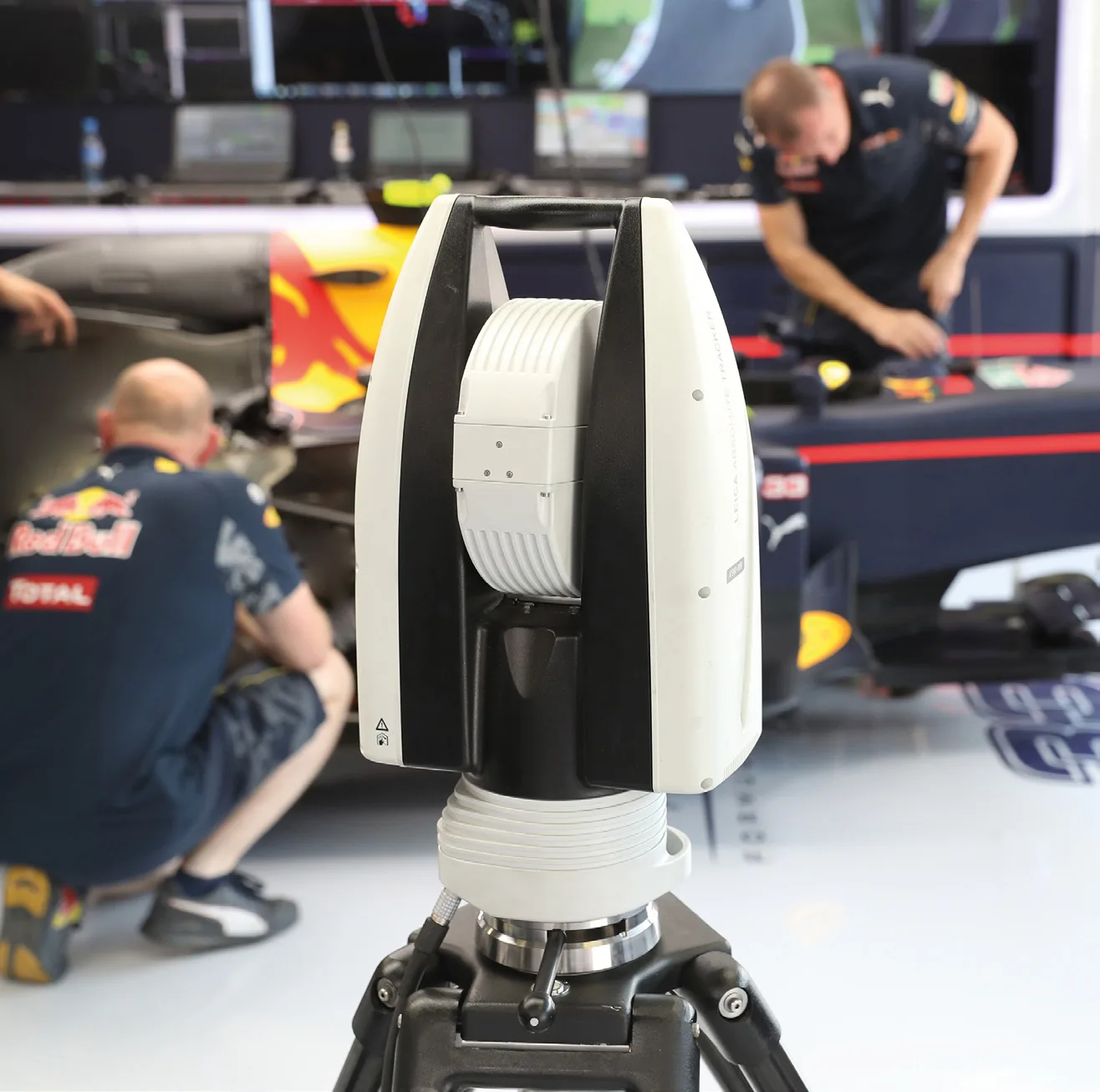

4 · Automatización
Robots, AMR y células de inspección

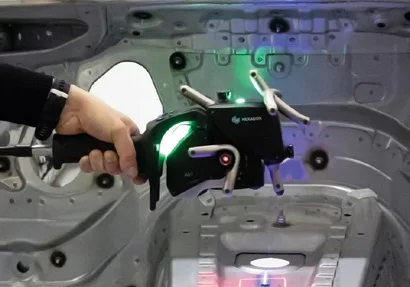

El AT960 puede trabajar con T-Mac y escáneres AS1/AS1-XL en inspección robotizada y control de trayectoria. Los ATS600 y ATS800 permiten inspección remota y pueden integrarse en raíles, mesas giratorias, robots o plataformas móviles autónomas.
La metrología pasa así de ser una operación separada a formar parte del propio proceso productivo.
Comparativa rápida de la gama
| Modelo | Tecnología | Alcance destacado | Ideal para |
|---|---|---|---|
| AT960 | 3D + 6DoF | Hasta 80 m con reflector según versión | Inspección avanzada, palpado, escaneo portátil y automatización |
| AT930 | 3D con reflector | Hasta 80 m | Medición dinámica, alineación y calibración |
| AT500 | 3D + B-Probe plus | Hasta 160 m con reflector | Grandes estructuras, exterior y máximo alcance |
| ATS800 | Reflector + escaneo directo | Hasta 40 m | Detalles, bordes, agujeros y geometrías complejas |
| ATS600 | Reflector + escaneo directo | 80 m reflector / 60 m escaneo | Grandes superficies e inspección sin contacto |
Aplicaciones en múltiples sectores industriales
La metrología con laser tracker se utiliza cuando las dimensiones de la pieza, las tolerancias o la necesidad de medir directamente en planta hacen poco práctica una máquina de medición fija.
Aeroespacial · grandes estructuras · energíaAutomoción · robótica · fabricación

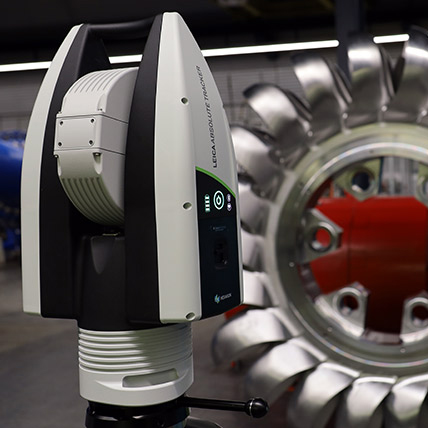

Escaneo 3D · control dimensionalProducción · montaje · inspecciónMaquinaria pesada · mantenimientoAT500
Cuando la prioridad es portabilidad, facilidad de uso y máximo alcance con reflector.
¿Qué Leica Absolute Tracker necesita?
La elección depende del volumen de medición, las tolerancias, el tipo de pieza, la necesidad de escanear o palpar y el grado de automatización requerido. INSTOP puede ayudar a definir la configuración más adecuada para cada aplicación.
