Hexagon Handheld 3D Scanners: escáneres 3D portátiles para metrología industrial
La gama Hexagon Handheld 3D Scanners reúne escáneres 3D portátiles de mano para metrología industrial, inspección, ingeniería inversa y control de calidad. Estas soluciones permiten capturar datos 3D directamente en taller, producción, mantenimiento o sobre piezas que no pueden trasladarse fácilmente a una sala de metrología.
La familia incluye HYPERSCAN, MARVELSCAN, ATLASCAN Max y ATLASCAN Pro, cubriendo desde el escaneo dinámico de alto rendimiento y la automatización hasta el trabajo sin targets, la inspección metrológica de precisión y la ingeniería inversa. La elección del modelo depende del tamaño de pieza, la precisión requerida, el entorno de trabajo y el flujo de medición.
Handhled 3D |
ATLASCAN MAX
ATLASCAN Pro
MARVELSCAN
HYPERSCAN
|
Hexagon · Escáneres 3D portátiles
Una gama completa de escáneres 3D de mano para inspección, ingeniería inversa y producción
La gama de escáneres 3D portátiles de Hexagon reúne soluciones diseñadas para llevar la medición directamente hasta la pieza, combinando precisión, velocidad, portabilidad y facilidad de uso. Desde inspecciones de calidad y comparación CAD-pieza hasta ingeniería inversa, prototipado, mantenimiento o automatización, cada modelo está optimizado para un tipo de trabajo diferente.
La familia está formada por HYPERSCAN, MARVELSCAN, ATLASCAN Max y ATLASCAN Pro. La elección depende principalmente del tamaño de las piezas, el nivel de precisión requerido, la necesidad de trabajar sin targets, la productividad esperada y el grado de automatización del proceso.
Un escáner 3D portátil para cada aplicación
Máximo rendimiento para entornos exigentes. Seguimiento óptico dinámico en tiempo real, escaneo multimodo, alta productividad y preparación para automatización. Pensado para objetos grandes, piezas en movimiento y procesos industriales donde vibraciones o desplazamientos no pueden detener la inspección.
Escaneo con o sin targets. Integra fotogrametría y permite reducir el tiempo de preparación en piezas medianas y grandes. Especialmente indicado para servicios de metrología, MRO, utillajes y aplicaciones donde la flexibilidad de instalación es prioritaria.
Precisión metrológica y flexibilidad. Diseñado para inspección de piezas pequeñas y medianas con geometrías complejas, incorpora varios modos de escaneo para combinar detalle, cobertura y captura de características específicas.
Acceso profesional al escaneo 3D. Una solución portátil y fácil de utilizar para ingeniería inversa, prototipado e inspección bajo demanda, especialmente adecuada para pymes, departamentos de I+D y formación técnica.

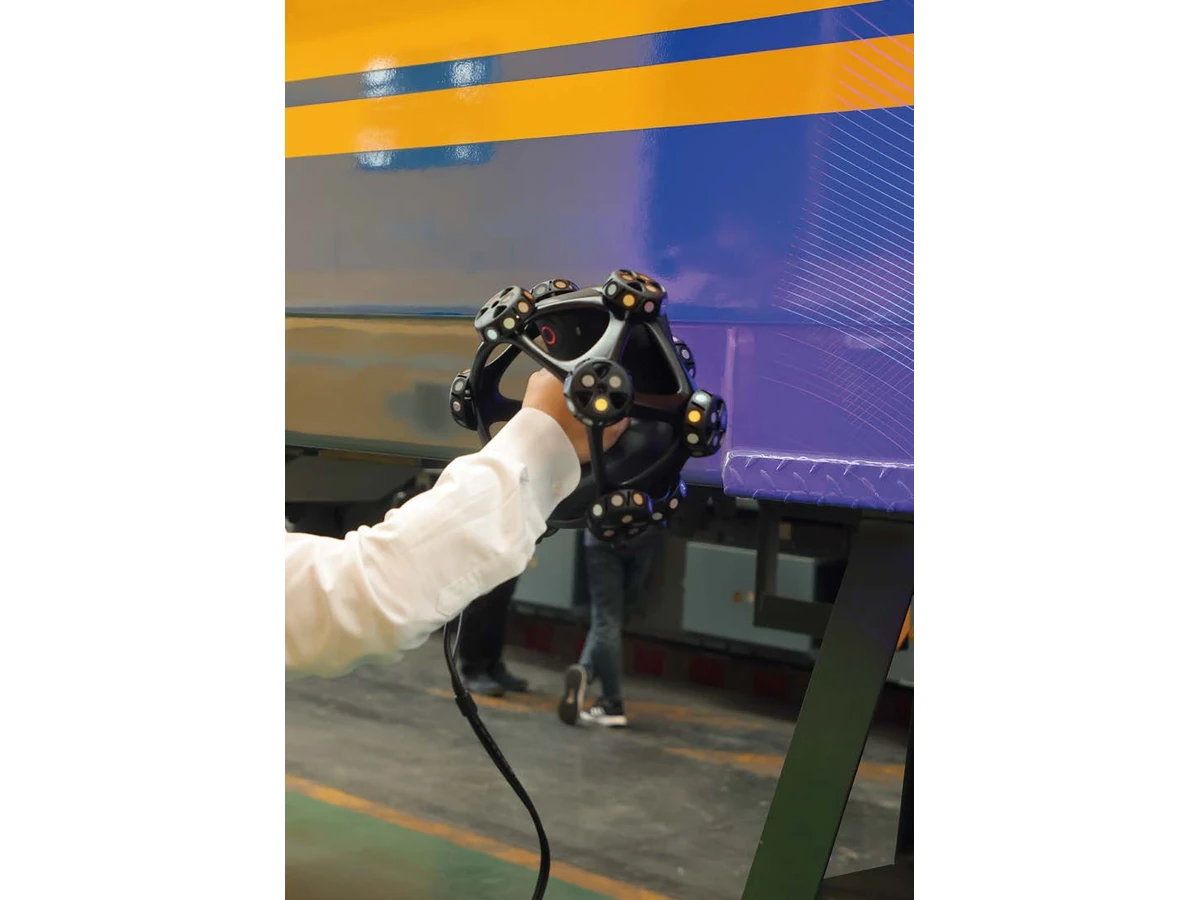

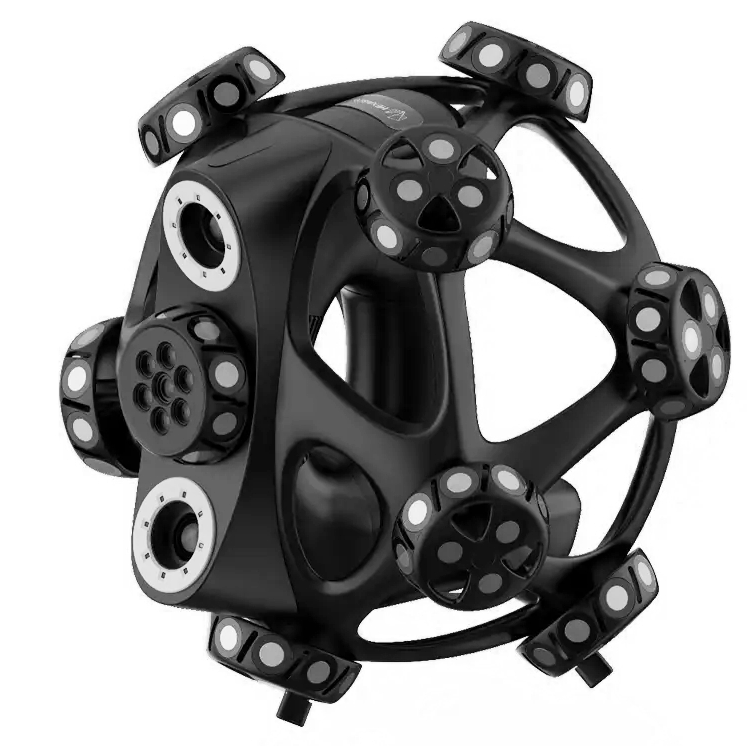

HYPERSCAN: alto rendimiento en condiciones reales de producción
Any part, any place
Escaneo dinámico, alta velocidad y automatización
HYPERSCAN es la solución de mayor rendimiento de la gama para entornos industriales exigentes. Su sistema de seguimiento óptico dinámico permite mantener la precisión incluso cuando existen movimientos o vibraciones durante la captura.
Alcanza una velocidad de hasta 8,3 millones de puntos por segundo y dispone de varios modos de escaneo para combinar cobertura amplia, alta resolución, línea única, detección de bordes y captura rápida de orificios.
Está disponible en versiones Ultra y Super, adaptadas a diferentes volúmenes de trabajo, y puede ampliarse con HYPERPROBE para realizar mediciones táctiles de características ocultas o de difícil acceso dentro del mismo sistema de coordenadas.

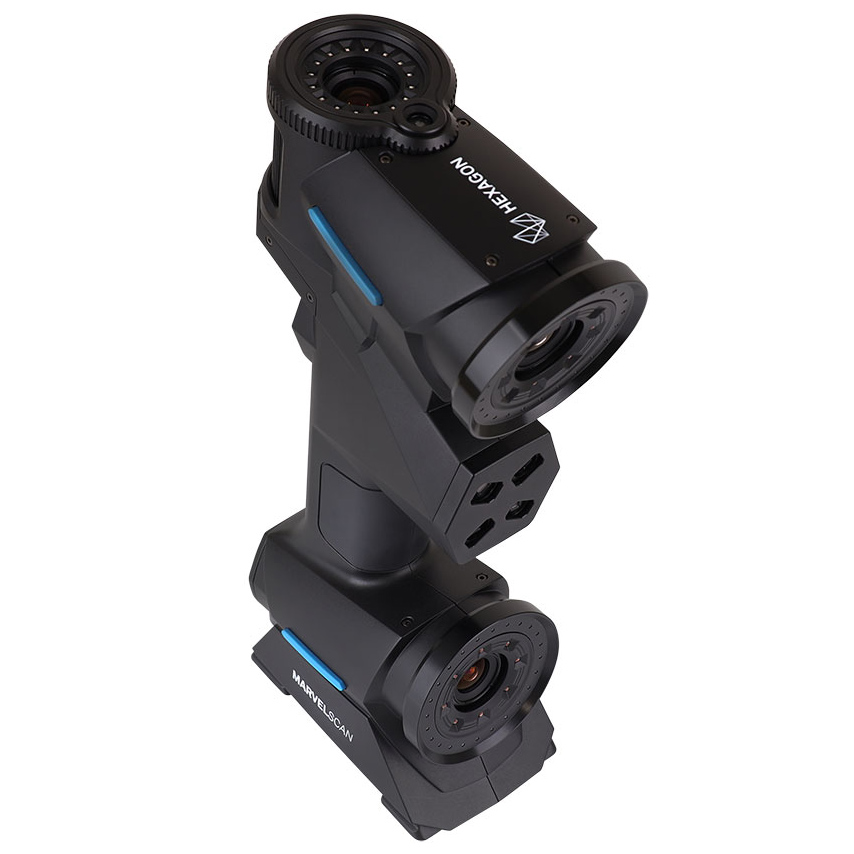

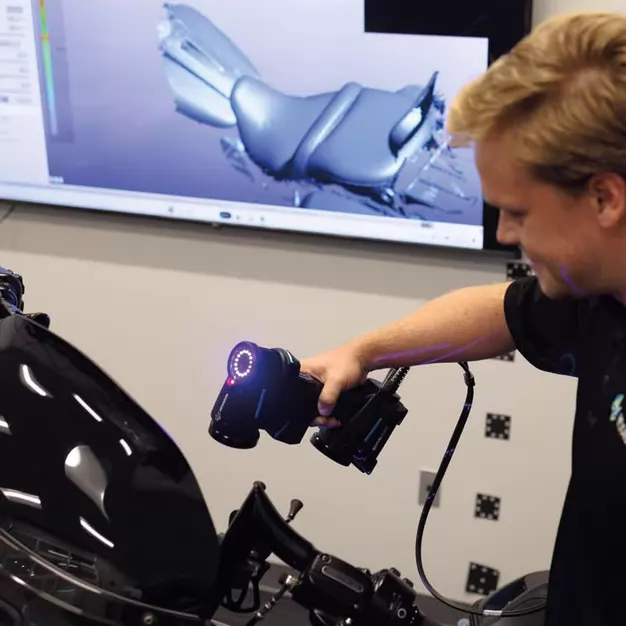

MARVELSCAN: innovación sin targets con fotogrametría integrada
Target-free innovation
Tres flujos de trabajo en un único escáner
MARVELSCAN incorpora un sistema de fotogrametría integrado que permite trabajar con o sin targets sobre la pieza. Esta arquitectura reduce el tiempo de preparación y resulta especialmente útil cuando se deben inspeccionar componentes medianos o grandes en diferentes ubicaciones.
Puede utilizarse de tres formas: escaneo 3D convencional con targets, escaneo 3D sin targets sobre la pieza mediante un entorno de referencia y fotogrametría independiente para mejorar la precisión volumétrica.
Con fotogrametría alcanza una precisión volumétrica de 0,02 + 0,02 mm/m, convirtiéndolo en una solución especialmente flexible para servicios de metrología, MRO, utillajes y aplicaciones móviles.

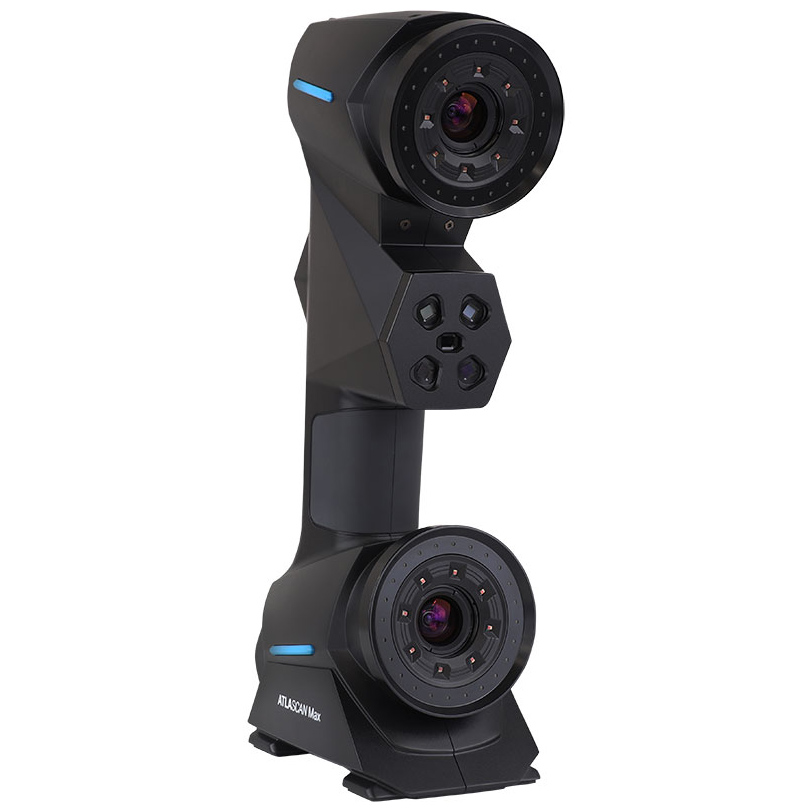

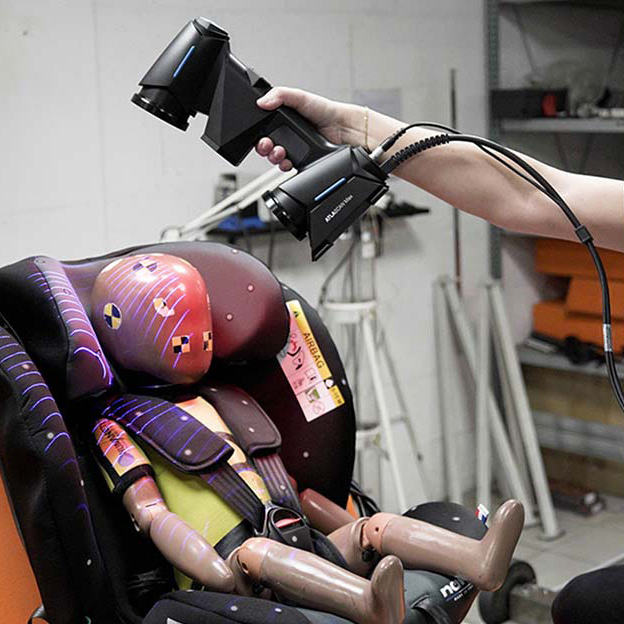

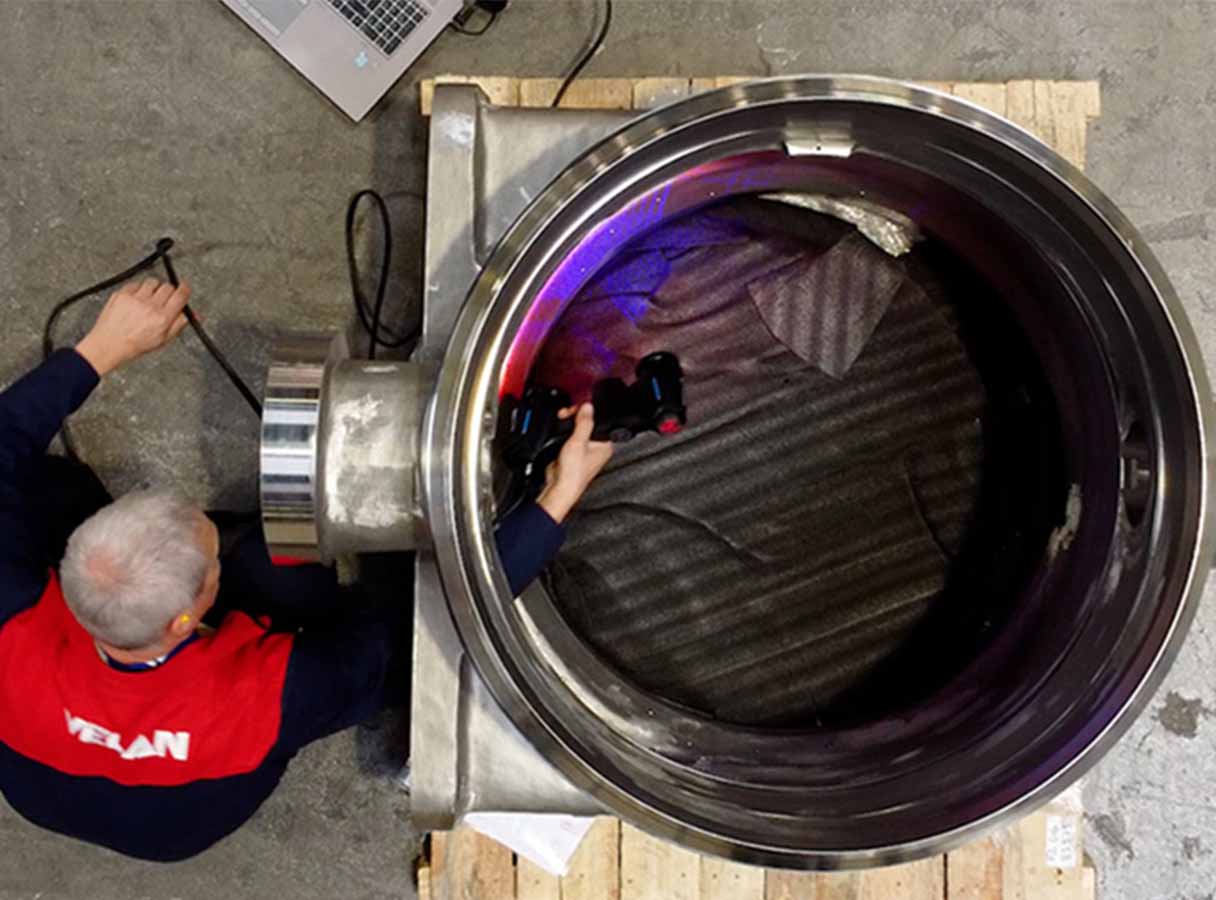

ATLASCAN Max: precisión y flexibilidad para inspección industrial
Metrology-grade handheld scanning
El caballo de batalla para piezas complejas
ATLASCAN Max está diseñado para aplicaciones donde la precisión, la repetibilidad y el detalle son prioritarios. Es especialmente adecuado para inspección de piezas pequeñas y medianas, superficies complejas, ensamblajes de automoción y validación de utillajes.
Dispone de cinco modos de escaneo: estándar, línea única, fino, detección de bordes y Hole Flash Capture. La velocidad de medición llega hasta 5,22 millones de puntos por segundo, con resolución de hasta 0,01 mm y precisión de hasta 0,02 mm.
Su diseño compacto de aproximadamente 1 kg, junto con la posibilidad de trabajar de forma inalámbrica mediante FREEBox, facilita la inspección en diferentes puestos de producción y desplazamientos entre instalaciones.

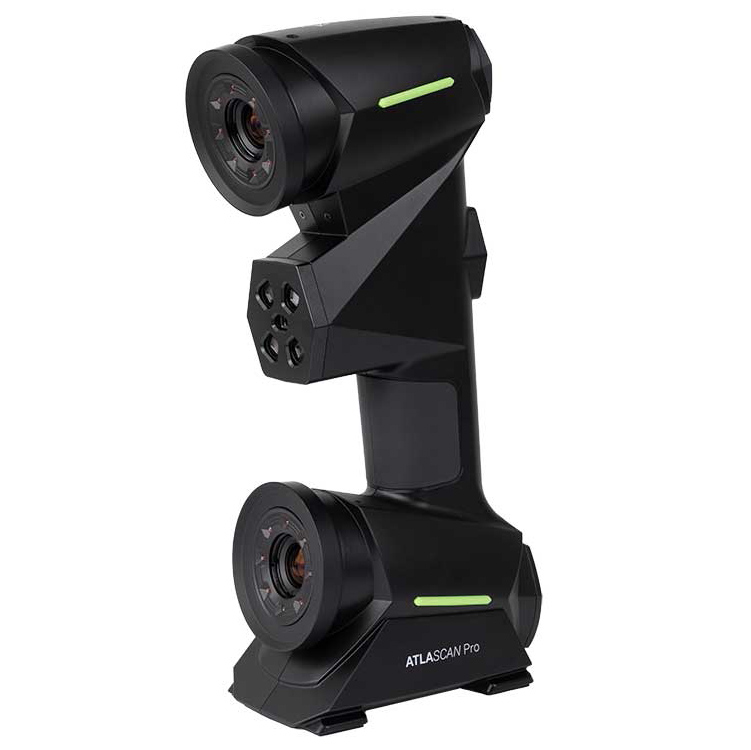

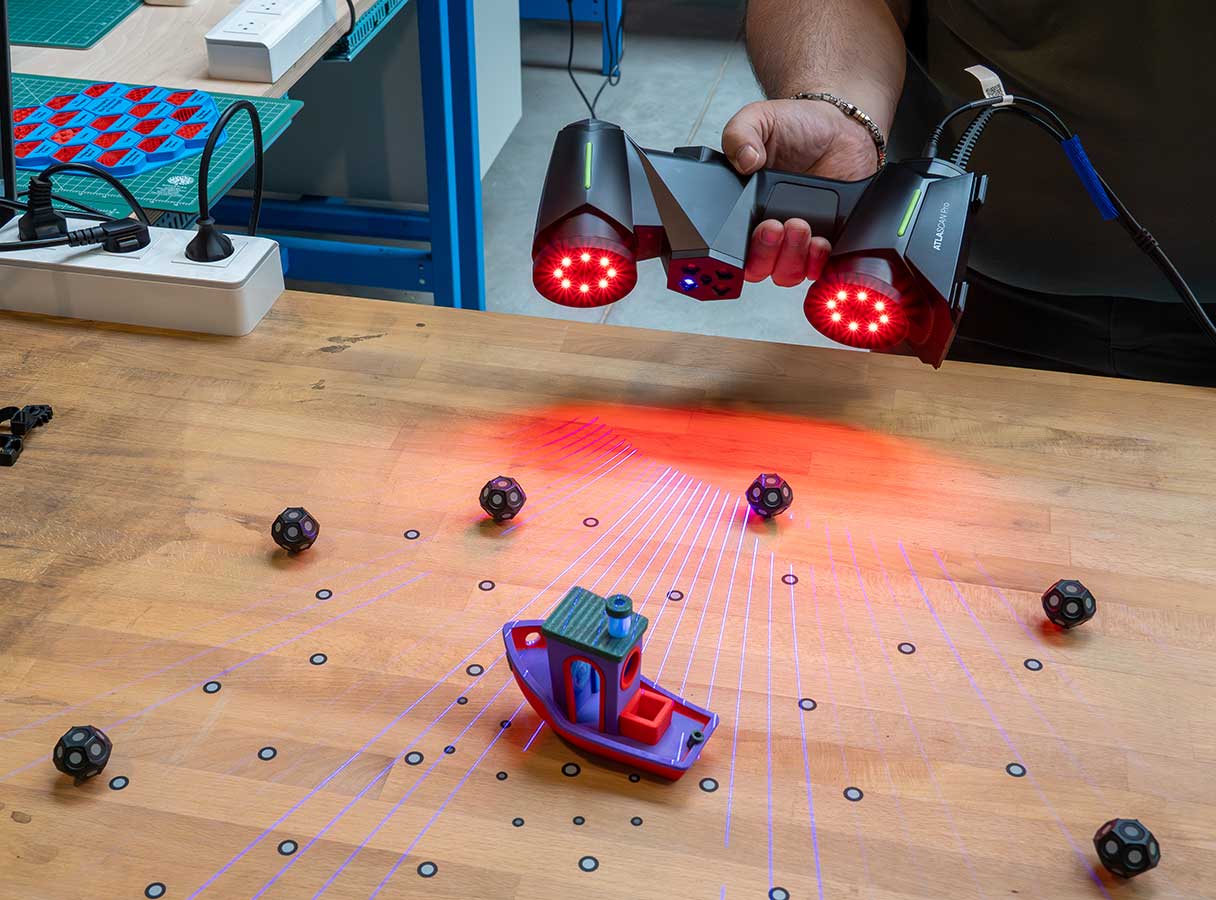

ATLASCAN Pro: escaneo 3D profesional accesible
Accessible professional power
Ingeniería inversa, prototipado e inspección bajo demanda
ATLASCAN Pro está pensado para facilitar el acceso al escaneo 3D profesional a empresas, departamentos de I+D y centros de formación que necesitan una solución portátil y sencilla de utilizar.
Ofrece modos estándar, línea única y fino, una velocidad de hasta 4 millones de puntos por segundo, resolución de hasta 0,01 mm y precisión de hasta 0,03 mm.
Combinado con Geomagic Design X, permite desarrollar flujos directos de scan-to-CAD para ingeniería inversa, reconstrucción de piezas, prototipado y rediseño de componentes.
Comparativa de la gama Hexagon Handheld 3D Scanners
| Modelo | Punto fuerte | Tamaño recomendado | Precisión | Aplicaciones principales |
|---|---|---|---|---|
| HYPERSCAN | Seguimiento dinámico, alta velocidad, automatización | Ultra: 0,1–8 m Super: 0,1–12 m | Alta | Producción, aeroespacial, automoción, objetos grandes o en movimiento |
| MARVELSCAN | Escaneo sin targets y fotogrametría integrada | 0,1–6 m | Alta | MRO, servicios de metrología, utillajes, piezas medianas y grandes |
| ATLASCAN Max | Precisión metrológica y escaneo multimodo | 0,1–4 m | Alta | QA aeroespacial, ensamblajes de automoción, utillajes, superficies complejas |
| ATLASCAN Pro | Ingeniería inversa y acceso profesional | 0,1–4 m | Media | Ingeniería inversa, prototipado, pymes, I+D y educación |
Aplicaciones en todo el ciclo de vida del producto
Validación rápida de características visibles y de difícil acceso mediante medición 3D precisa.
Flujos scan-to-CAD para reconstrucción, rediseño y sustitución de componentes existentes.
Reducción de los ciclos de desarrollo y validación de nuevos diseños.
Comparación contra CAD, alineación y control de herramientas, moldes y matrices.
Digitalización de piezas desgastadas o dañadas, incluidas características interiores, para reparación o sustitución.
Captura de geometrías reales para acelerar iteraciones y reducir costes de desarrollo.

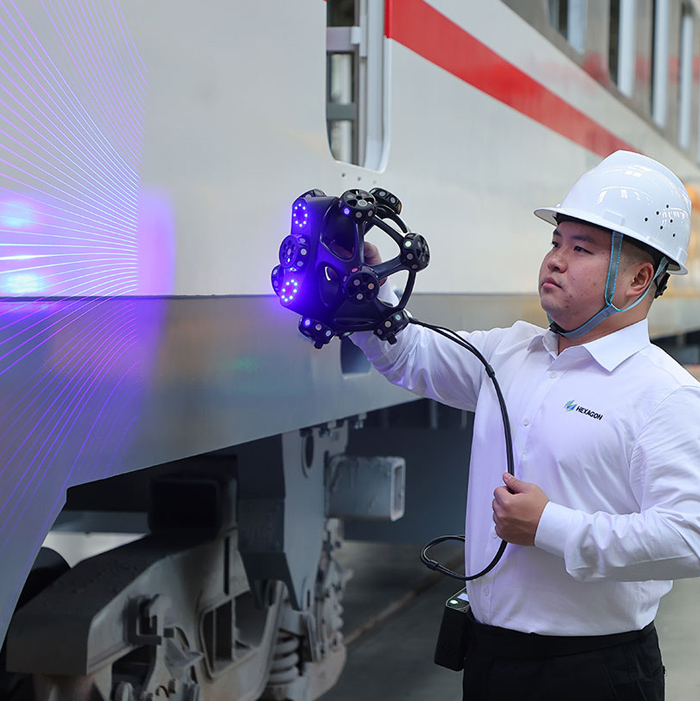

Escaneo inalámbrico y accesorios
FREEBox
Movilidad sin cables para trabajar alrededor de la pieza
La nueva generación de FREEBox permite conexión Wi‑Fi y alimentación mediante baterías intercambiables en caliente, proporcionando funcionamiento sin cables para los escáneres compatibles.
La gama se completa con targets de diferentes tamaños, targets magnéticos, barras de escala, ball bars, mesas giratorias, kits de integración para automatización y el sistema de palpado HYPERPROBE para HYPERSCAN.
Preparados para automatización
Los escáneres portátiles de Hexagon están diseñados para evolucionar desde una inspección manual hasta procesos automatizados. HYPERSCAN, MARVELSCAN, ATLASCAN Max y ATLASCAN Pro pueden integrarse en soluciones robotizadas, cobots y estaciones de inspección, incluyendo las soluciones PRESTO de Hexagon o kits para integradores.

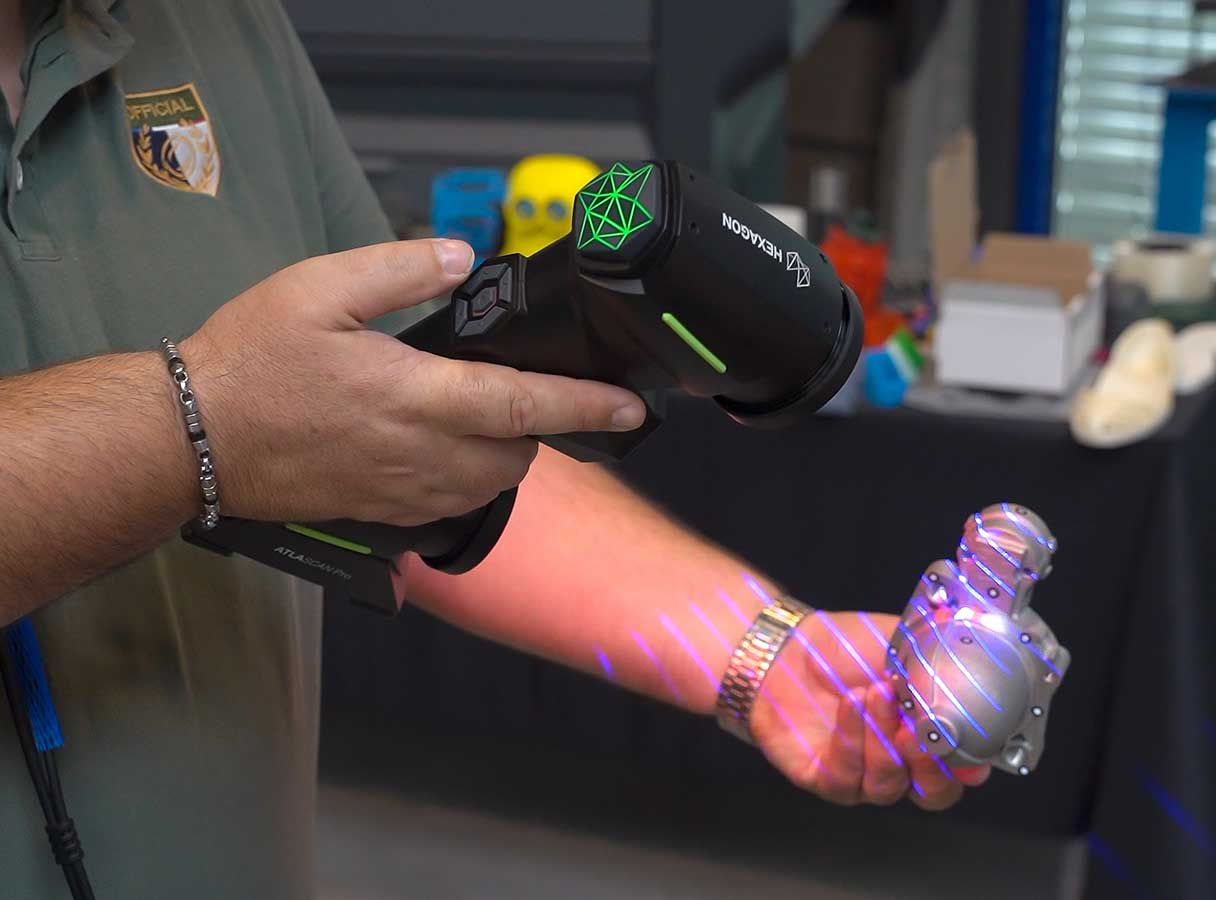

Software de metrología e ingeniería inversa
La gama es compatible con plataformas de Hexagon como Geomagic Inspire, PC-DMIS, DESIGNER, Geomagic y BendingStudio XT, además de software de terceros como PolyWorks, Oqton y Metrologic, así como otras aplicaciones capaces de importar nubes de puntos o archivos STL.
Para ingeniería inversa, Geomagic Design X permite transformar los datos de escaneo en modelos CAD paramétricos y editables, combinando procesado de malla, ajuste de superficies y extracción de características.
¿Qué escáner 3D portátil Hexagon elegir?
HYPERSCAN es la opción para máxima productividad, objetos grandes, movimiento y automatización; MARVELSCAN para trabajar con o sin targets y reducir preparación; ATLASCAN Max para inspección metrológica precisa de piezas pequeñas y medianas; y ATLASCAN Pro para ingeniería inversa, prototipado y una entrada accesible al escaneo 3D profesional.
INSTOP puede ayudar a seleccionar el escáner, accesorios y software más adecuados según el tamaño de pieza, tolerancias, entorno de trabajo y flujo de inspección.
| Categoria | Característica | HYPERSCAN Ultra | HYPERSCAN Super | MARVELSCAN | ATLASCAN Max | ATLASCAN Pro |
|---|---|---|---|---|---|---|
| Sistema de escaneo | Modos de escaneo | Estándar, fino, línea única, detección de bordes y Hole Flash Capture | Estándar, fino, línea única, detección de bordes y Hole Flash Capture | Estándar, línea única, fino, detección de bordes y Hole Flash Capture | Estándar, línea única, fino, detección de bordes y Hole Flash Capture | Estándar, línea única y fino |
| Velocidad de medición | Hasta 8.300.000 pts/s | Hasta 8.300.000 pts/s | Estándar / línea: 2.100.000 pts/s Fino: 900.000 pts/s |
Estándar / línea: hasta 5.220.000 pts/s Fino: 1.720.000 pts/s |
Estándar / línea: hasta 4.000.000 pts/s Fino: 1.720.000 pts/s |
|
| Área de escaneo | Hasta 610 × 640 mm | Hasta 610 × 640 mm | Hasta 600 × 550 mm Línea única: 300 mm |
Hasta 720 × 640 mm Línea única: 300 mm |
Hasta 720 × 640 mm Línea única: 300 mm |
|
| Fuente de luz | 81 líneas láser azules + línea única + 34 líneas azules | 81 líneas láser azules + línea única + 34 líneas azules | 22 líneas láser azules + línea única + 5 líneas paralelas en modo fino | 34 líneas láser azules + línea única + 14 líneas azules | 26 líneas láser azules + línea única + 14 líneas azules | |
| Resolución | Hasta 0,02 mm | Hasta 0,02 mm | Hasta 0,02 mm | Hasta 0,01 mm | Hasta 0,01 mm | |
| Precisión del escáner | Hasta 0,02 mm | Hasta 0,02 mm | Hasta 0,02 mm | Hasta 0,02 mm | Hasta 0,03 mm | |
| Precisión volumétrica | Precisión volumétrica estándar |
≤ 3,5 m: 0,06 mm ≤ 4,2 m: 0,075 mm ≤ 5,5 m: 0,09 mm |
≤ 3,5 m: 0,05 mm ≤ 4,2 m: 0,05 mm ≤ 5,5 m: 0,075 mm ≤ 6,3 m: 0,09 mm ≤ 7 m: 0,14 mm |
0,02 + 0,04 mm/m | 0,02 + 0,04 mm/m | 0,03 + 0,05 mm/m |
| Con barra de escala | — | — | 0,02 + 0,03 mm/m | 0,02 + 0,03 mm/m | 0,03 + 0,035 mm/m | |
| Con fotogrametría | — | — | 0,02 + 0,02 mm/m | — | — | |
| Sin targets sobre la pieza | 0,05 + 0,02 mm/m | |||||
| Precisión volumétrica de orificios | — | — | Con targets: 0,03 + 0,04 mm/m Sin targets: 0,06 + 0,02 mm/m |
0,03 + 0,04 mm/m | — | |
| Funciones especiales | Hole Flash Capture | Hasta 0,03 mm | Hasta 0,03 mm | Hasta 0,03 mm | Hasta 0,03 mm | |
| Detección de bordes | Hasta 0,05 mm | Hasta 0,05 mm | ||||
| Escaneo / seguimiento dinámico | ||||||
| Fotogrametría integrada | ||||||
| Galaxy LEAP | — | — | — | |||
| Distancia de trabajo | Escaneo fino | 150–250 mm | 150–250 mm | Distancia: 150 mm Profundidad de campo: 150 mm |
150–250 mm | 150–250 mm |
| Estándar / línea única | 200–450 mm | 200–450 mm | Distancia: 300 mm Profundidad de campo: 450 mm |
200–450 mm | 200–450 mm | |
| Largo alcance | 200–750 mm | 200–750 mm | Profundidad de campo máxima: 550 mm | 200–750 mm | 200–750 mm | |
| Seguimiento y portabilidad | Frecuencia del tracker | 100 Hz | 100 Hz | — | — | — |
| Alcance de seguimiento | Hasta 5,5 m | Hasta 7 m | — | — | — | |
| Tamaño recomendado de pieza | 0,1–8 m | 0,1–12 m | 0,1–6 m | 0,1–4 m | 0,1–4 m | |
| Peso del escáner | 1,5 kg | 1,5 kg | 1,3 kg | 1 kg | 1 kg | |
| Dimensiones del escáner | 204 × 263 × 280 mm | 204 × 263 × 280 mm | 300 × 150 × 75 mm | 295 × 135 × 75 mm | 295 × 135 × 75 mm | |
| Protección | — | — | IP50 | IP50 | IP50 | |
| Interfaces y entorno | Conexión | USB 3.0 / inalámbrica | USB 3.0 / inalámbrica | USB 3.0 / inalámbrica | USB 3.0 / inalámbrica | USB 3.0 / inalámbrica |
| Temperatura de trabajo | -10 a +40 °C | -10 a +40 °C | -10 a +40 °C | -10 a +40 °C | -10 a +40 °C | |
| Humedad de trabajo | 10–90 % sin condensación | 10–90 % sin condensación | 10–90 % sin condensación | 10–90 % sin condensación | 10–90 % sin condensación | |
| Formatos de exportación | .asc, .stl, .obj, .ply, .txt, .xyz | .asc, .stl, .obj, .ply, .txt, .xyz | .asc, .stl, .obj, .ply, .txt, .xyz | .asc, .stl, .obj, .ply, .txt, .xyz | .asc, .stl, .obj, .ply, .txt, .xyz | |
| Clase de láser | Clase II, segura para los ojos | Clase II, segura para los ojos | Clase II, segura para los ojos | Clase II, segura para los ojos | Clase II, segura para los ojos | |
| Autonomía con FREEBox | Hasta 2 h | Hasta 2 h | Hasta 2 h | Hasta 2 h | Hasta 2 h | |
| Software compatible | Hexagon Inspire, PC-DMIS, DESIGNER, Geomagic, BendingStudio XT; PolyWorks, Oqton, Metrologic y otros programas compatibles con nubes de puntos o STL. | |||||
HYPERPROBE opcional para HYPERSCAN
| Categoria | Característica | HYPERSCAN Ultra | HYPERSCAN Super |
|---|---|---|---|
| HYPERPROBE | Precisión de palpado | 0,03 mm | 0,03 mm |
| Precisión volumétrica | 0,06–0,09 mm | 0,05–0,14 mm | |
| Distancia de medición | 1–5,5 m | 1,5–7 m | |
| Dimensiones | 250 × 150 × 98 mm | ||
| Peso | 0,72 kg | ||
| Conexión / targets | Bluetooth® / 12 targets | ||
Certificaciones: ISO 17025 (calibración en laboratorios acreditados) y VDI/VDE 2634-3 (validación de precisión para escáneres 3D portátiles).
Nota: los valores de precisión corresponden a las condiciones y métodos de ensayo especificados por Hexagon. Las prestaciones pueden variar según el modo de escaneo, la distancia de trabajo y la configuración utilizada.
