Cómo escanear la parte inferior de un puente sin acceder a ella: Leica BLK360 G2

La combinación de un escáner láser Leica BLK360 G2 con una extensión horizontal permite capturar zonas situadas bajo puentes y otras estructuras que, desde una posición convencional, quedarían fuera del alcance del escáner.

En los trabajos de captura de la realidad no siempre es posible colocar el escáner exactamente donde necesitamos. Puentes, viaductos, fachadas, huecos, taludes o determinadas estructuras pueden presentar zonas de difícil acceso que obligan a buscar soluciones específicas para obtener una nube de puntos completa.

En este trabajo, INSTOP utilizó un Leica BLK360 G2 combinado con una extensión horizontal para trípode BLK WINDOWS SCAN, permitiendo desplazar físicamente el escáner más allá del borde del puente y realizar las capturas desde una posición situada bajo el vano.

Llevar el escáner donde normalmente no podemos llegar

La solución consiste en instalar sobre el trípode una extensión horizontal WINDOWS SCAN, formada por dos extensiones de un metro, cabezal de conexión de 3/8", conector rápido y una bolsa de contrapeso con capacidad de hasta 14 kg.

De esta forma, mientras el trípode permanece instalado en una zona accesible, el Leica BLK360 G2 puede desplazarse horizontalmente hacia el exterior del puente.

El resultado es especialmente interesante: el escáner pasa a tener visión directa de la cara inferior de la estructura, haciendo posible capturar geometrías y elementos que desde la carretera o desde los márgenes del puente quedarían ocultos.

Captura 3D sin necesidad de acceder bajo el puente

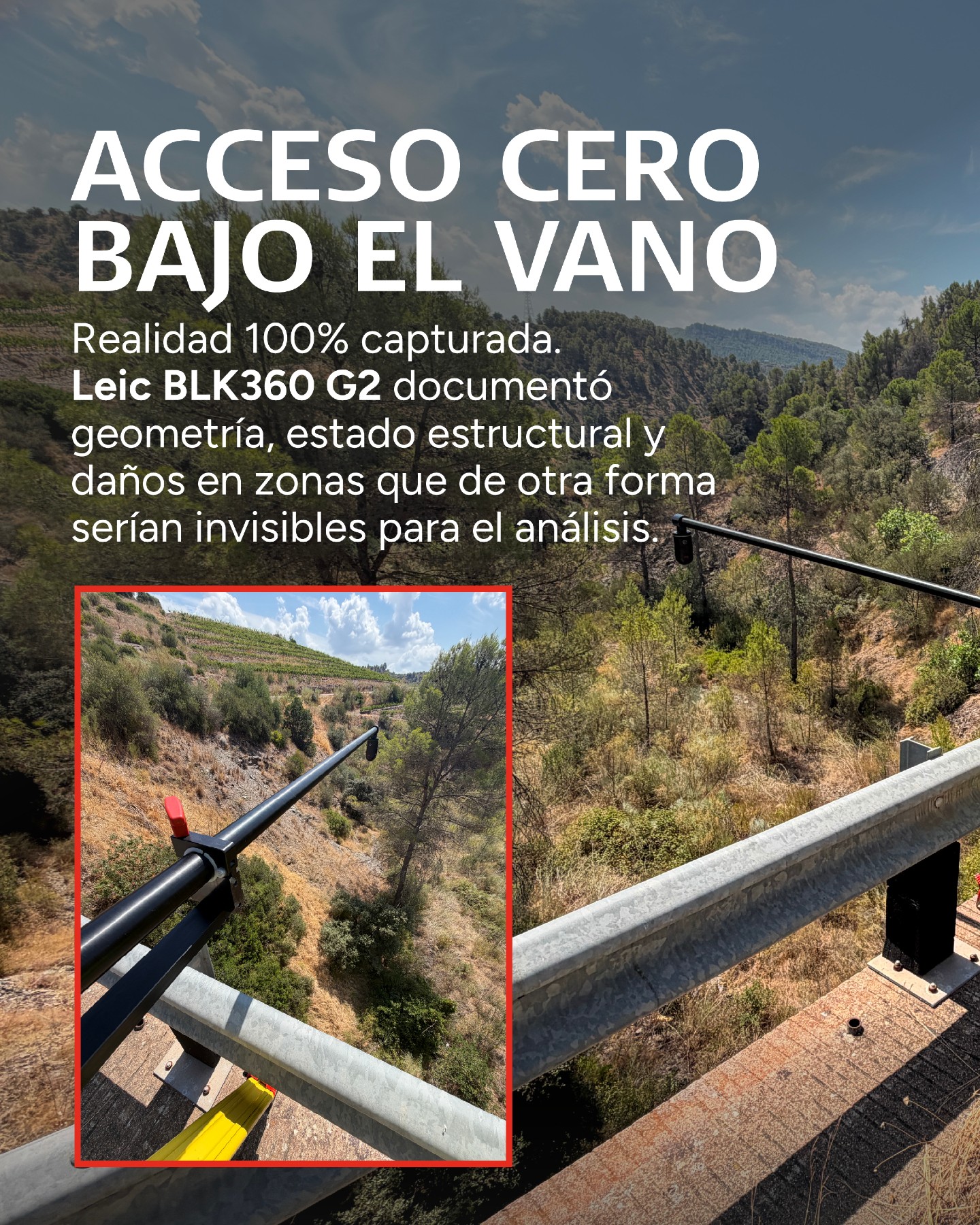

En este caso, la extensión permitió realizar diferentes posiciones de escaneo desde la propia carretera, situando el BLK360 G2 más allá de la barandilla.

Esto permite reducir la necesidad de acceder físicamente a determinadas zonas inferiores simplemente para realizar la captura de datos. La nube de puntos resultante puede utilizarse posteriormente como base para documentación, mediciones, modelado y análisis de la estructura.

La capacidad del Leica BLK360 G2 resulta especialmente adecuada para este tipo de trabajos por su reducido tamaño y peso. El equipo mide aproximadamente 155 mm de altura y pesa 850 g con batería, tiene un alcance de hasta 45 metros y puede registrar hasta 680.000 puntos por segundo. Además, su campo de visión es de 360° en horizontal y 270° en vertical.

Una solución sencilla para un problema complejo

Este trabajo demuestra que en Reality Capture no todo depende únicamente de las prestaciones del escáner. La forma de posicionar el instrumento puede ser determinante para conseguir una captura realmente completa.

La combinación del Leica BLK360 G2 y una extensión horizontal abre nuevas posibilidades para la digitalización de puentes, viaductos y otras infraestructuras donde existen superficies que no pueden visualizarse desde posiciones convencionales.

En lugar de aceptar esas zonas como huecos en la nube de puntos, es posible adaptar la configuración del equipo y llevar el escáner hasta el punto desde el que necesita observar la estructura.

El Leica BLK360 G2 realiza escaneos completos con imagen esférica en unos 20 segundos y dispone de tecnología VIS para ayudar a prealinear las diferentes posiciones de escaneo durante la captura.

Cuando el acceso es el problema, la solución puede ser mover el escáner y no al operador.
