ATLASCAN Pro

Hexagon ATLASCAN Pro

Escáner 3D portátil profesional para ingeniería inversa e inspección

El Hexagon ATLASCAN Pro es un escáner 3D portátil de mano diseñado para facilitar el acceso al escaneo profesional a empresas, departamentos de I+D, laboratorios, centros de formación y equipos de producción. Combina escaneo multimodo, diseño ligero, facilidad de uso y flujos directos de scan-to-CAD para capturar piezas, validar geometrías y transformar componentes físicos en modelos digitales.

Con un peso aproximado de 1 kg, resolución de hasta 0,01 mm y precisión de hasta 0,03 mm, ATLASCAN Pro ofrece una solución flexible para ingeniería inversa, inspección dimensional, prototipado, fabricación aditiva y control de calidad directamente en taller, laboratorio o aula.

Hasta 4 M pts/s Resolución 0,01 mm Precisión hasta 0,03 mm 1 kg VDI/VDE 2634-3

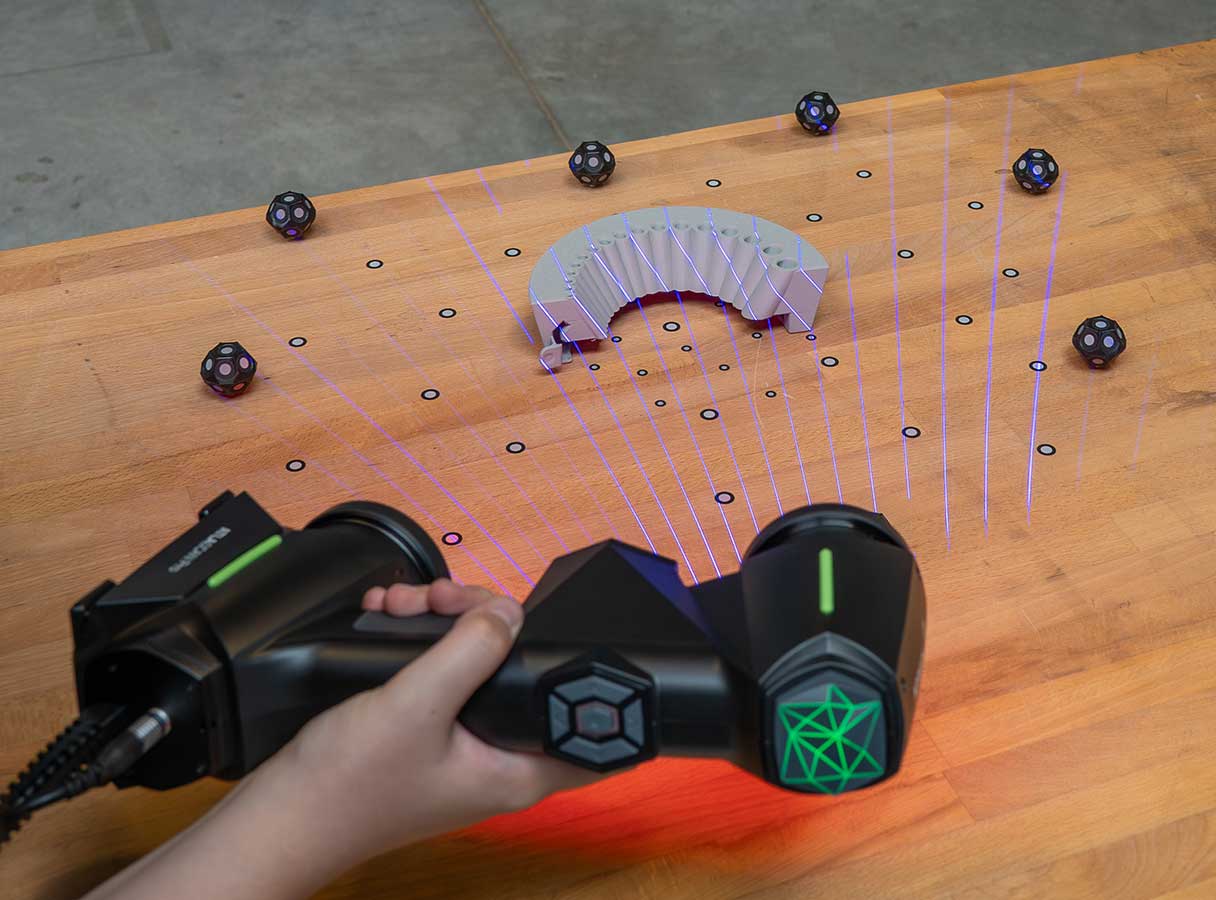

Tres modos de escaneo para diferentes piezas y geometrías

Escaneo multimodo

Estándar, fino y línea única en un mismo equipo

ATLASCAN Pro permite adaptar el comportamiento del escáner a la tarea mediante tres modos de escaneo. El modo estándar utiliza 26 líneas láser azules para cubrir superficies rápidamente; el modo fino emplea 14 líneas láser para capturar detalles con alta resolución; y el modo de línea única facilita el acceso a zonas estrechas y características difíciles de alcanzar.

El área de escaneo alcanza hasta 720 × 640 mm, permitiendo trabajar tanto con pequeños componentes como con conjuntos de mayor tamaño sin cambiar de sistema.

Portabilidad

Precisión profesional allí donde se necesita

Con solo 1 kg de peso y un diseño ergonómico, ATLASCAN Pro está pensado para sesiones prolongadas y para desplazarse fácilmente entre puestos de trabajo, laboratorios, aulas o instalaciones de clientes.

La opción de funcionamiento inalámbrico mediante FREEBox elimina el cable entre el escáner y el ordenador, proporcionando mayor libertad alrededor de piezas grandes o geometrías complejas. Las baterías intercambiables permiten mantener el sistema operativo durante trabajos prolongados.

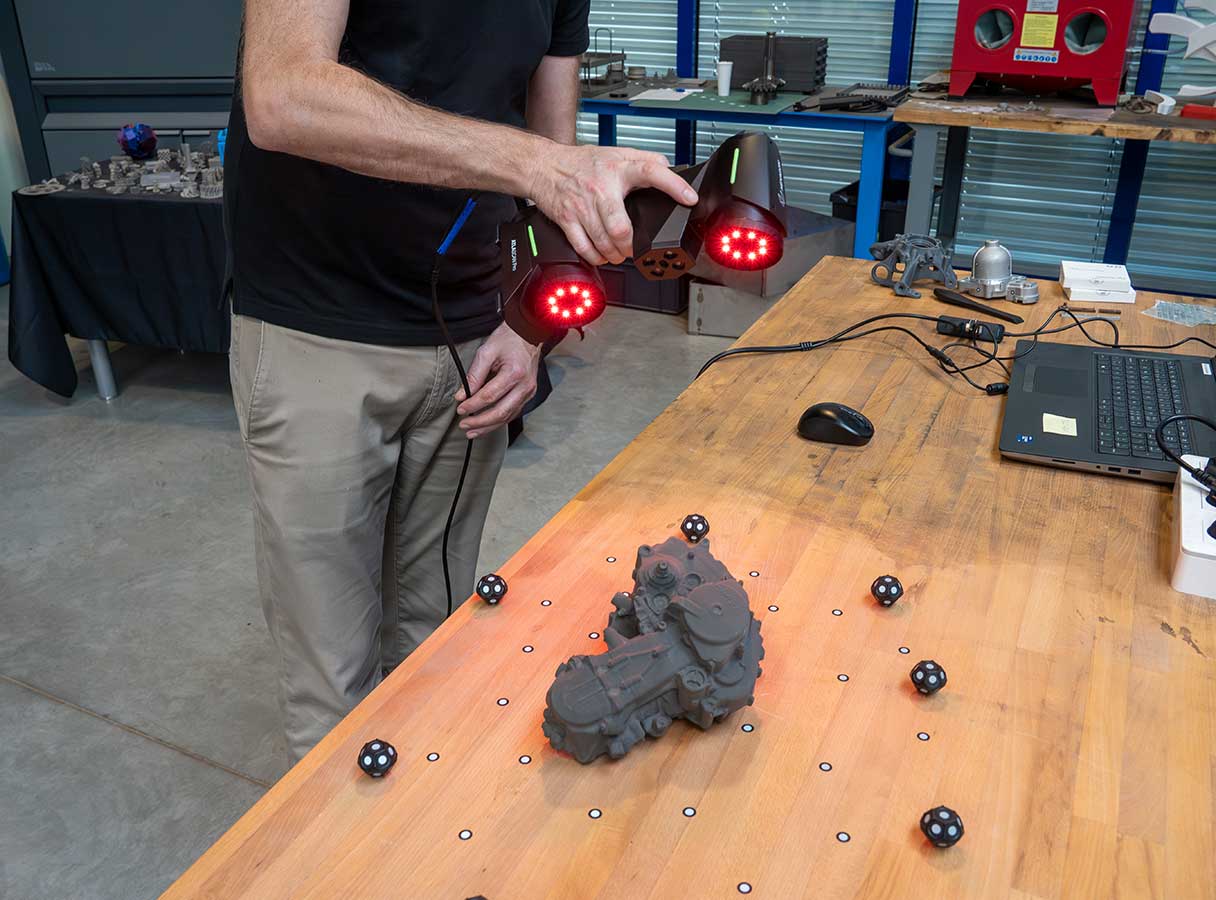

Facilidad de adopción

Escaneo profesional sin una curva de aprendizaje compleja

ATLASCAN Pro está diseñado para que incluso los usuarios que se inician en el escaneo 3D puedan obtener resultados fiables rápidamente. Su interfaz intuitiva y los flujos de trabajo guiados simplifican la captura de datos, reducen el tiempo de formación y permiten empezar a producir resultados útiles en poco tiempo.

Esta facilidad de uso lo convierte en una herramienta especialmente interesante para pymes, equipos de I+D, departamentos de diseño, centros de formación y laboratorios que quieren incorporar escaneo 3D profesional sin la complejidad de sistemas metrológicos de gama superior.

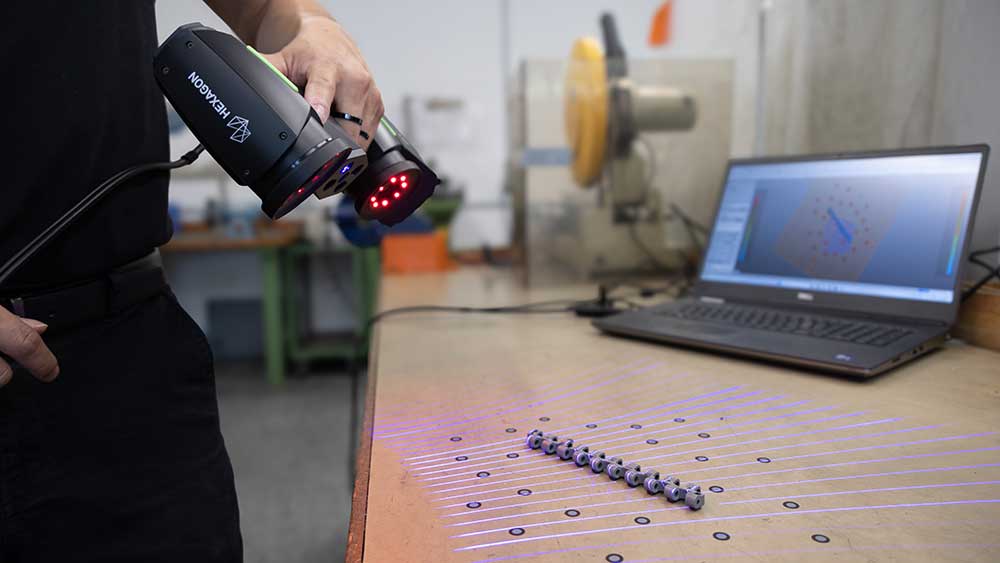

Productividad

Hasta 4 millones de puntos por segundo

En los modos estándar y línea única, ATLASCAN Pro alcanza una velocidad de adquisición de hasta 4.000.000 de puntos por segundo. En modo fino puede capturar hasta 1.720.000 puntos por segundo, priorizando el detalle en superficies y geometrías complejas.

La combinación de alta densidad de datos, área de escaneo amplia y selección rápida del modo de trabajo permite reducir tiempos de captura y mantener un flujo continuo desde la digitalización hasta el análisis o la reconstrucción CAD.

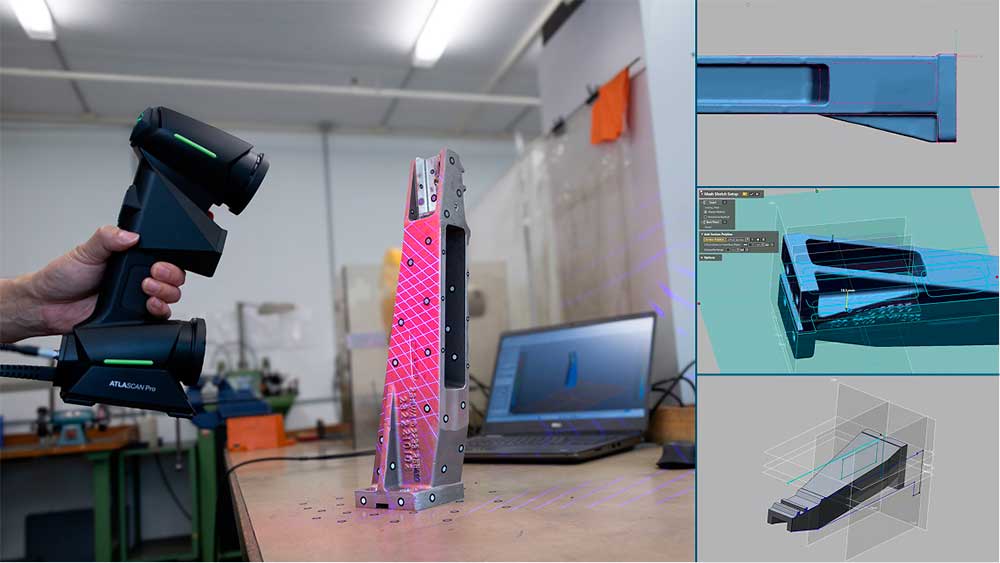

Ingeniería inversa: de la pieza física al modelo CAD

Scan-to-CAD

Flujos directos con Geomagic Design X

ATLASCAN Pro está especialmente orientado a ingeniería inversa. Su integración con Geomagic Design X permite transformar rápidamente nubes de puntos y mallas en modelos CAD editables, reduciendo el trabajo manual necesario para reconstruir componentes existentes.

Este flujo resulta útil para reproducir piezas sin planos originales, actualizar diseños antiguos, crear recambios, modificar componentes, documentar geometrías existentes o preparar modelos para fabricación aditiva.

Las herramientas automatizadas de generación de malla, reparación y cierre de huecos ayudan a convertir los datos capturados en modelos utilizables para procesos posteriores de diseño y fabricación.

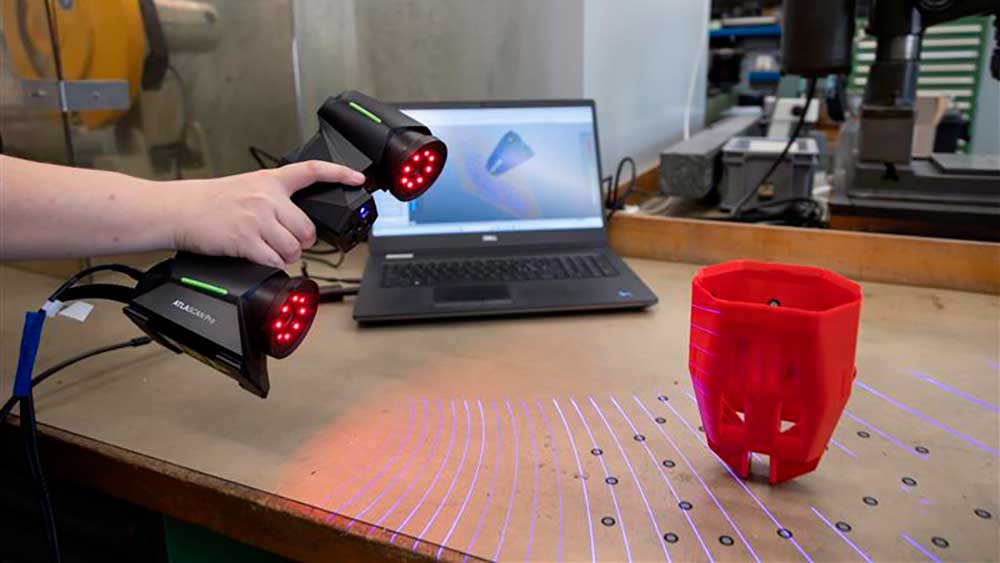

Inspección dimensional y control de calidad

Inspection & QA

Validación rápida de piezas y prototipos

ATLASCAN Pro también puede utilizarse para inspección dimensional y control de calidad, capturando superficies completas para comparar la pieza real con el modelo CAD y detectar desviaciones.

Su precisión de hasta 0,03 mm y la certificación basada en VDI/VDE 2634-3 proporcionan una base fiable para inspecciones generales, validación de prototipos, control de fabricación y verificación de componentes con tolerancias acordes a las prestaciones del sistema.

La captura 3D facilita visualizar errores mediante mapas de color, analizar geometrías y documentar resultados de forma más intuitiva que con métodos de medición puntuales.

Escaneo dinámico y libertad de movimiento

ATLASCAN Pro admite escaneo dinámico, por lo que la pieza no necesita permanecer completamente fijada durante toda la captura. Utilizando los elementos de referencia adecuados, el sistema puede mantener la alineación aunque la pieza cambie de posición, facilitando el uso de mesas giratorias o la manipulación manual de componentes.

Esta capacidad también ayuda a trabajar en entornos de taller donde pueden existir pequeñas vibraciones o movimientos, reduciendo la necesidad de preparaciones y fijaciones complejas.

Preparado para automatización

ATLASCAN Pro está preparado para evolucionar hacia procesos automatizados mediante TCP/IP, kits de integración y montaje en robots o cobots. Esto permite comenzar con inspección manual y, cuando aumenta el volumen de trabajo, integrar el mismo concepto de escaneo dentro de una célula automatizada.

La elevada distancia de trabajo ayuda a reducir el riesgo de colisión durante procesos robotizados y facilita la planificación de trayectorias alrededor de componentes.

Aplicaciones del Hexagon ATLASCAN Pro

Características principales del ATLASCAN Pro

Software y flujos de trabajo

ATLASCAN Pro puede integrarse con aplicaciones de Hexagon como Geomagic Design X, Geomagic Control X, Geomagic Inspire, PC-DMIS y DESIGNER, además de plataformas de terceros compatibles con nubes de puntos o archivos STL.

Para aplicaciones de tubos y alambres puede utilizarse opcionalmente con BendingStudio XT, ampliando el sistema hacia flujos de inspección específicos.
