Leica Absolute Arm: brazo de medición 3D portátil para metrología industrial
Leica Absolute Arm de Hexagon es una gama de brazos de medición 3D portátiles para palpado y escaneo de alta precisión directamente en taller, producción o junto a la pieza. La nueva generación combina precisión metrológica, diseño ligero y robusto, conectividad y protección IP54 para trabajar en entornos con polvo, humedad y temperaturas de hasta 45 °C.
La familia está disponible en series 83, 85 y 87, configuraciones de 6 ejes, 7 ejes y Compact, y volúmenes de medición de 1,2 a 4,5 m. Puede trabajar con palpadores táctiles y escáneres 3D como Absolute Scanner AS1, AS1-XL, RS5 y HP-L-8.9, adaptando el mismo sistema a inspección dimensional, digitalización, ingeniería inversa y control de producción.
Absolute ARM |
Brazo de medición Absolute Arm 8330-7
Brazo de medición Absolute Arm 8530-7
Brazo de medición Absolute Arm 8730-7
Brazo de medición Absolute Arm 8330-6
Brazo de medición Absolute Arm 8530-6
Brazo de medición Absolute Arm 8730-6
Brazo de medici?n compacto Absolute Arm Compact 8512
|
Metrología portátil 3D

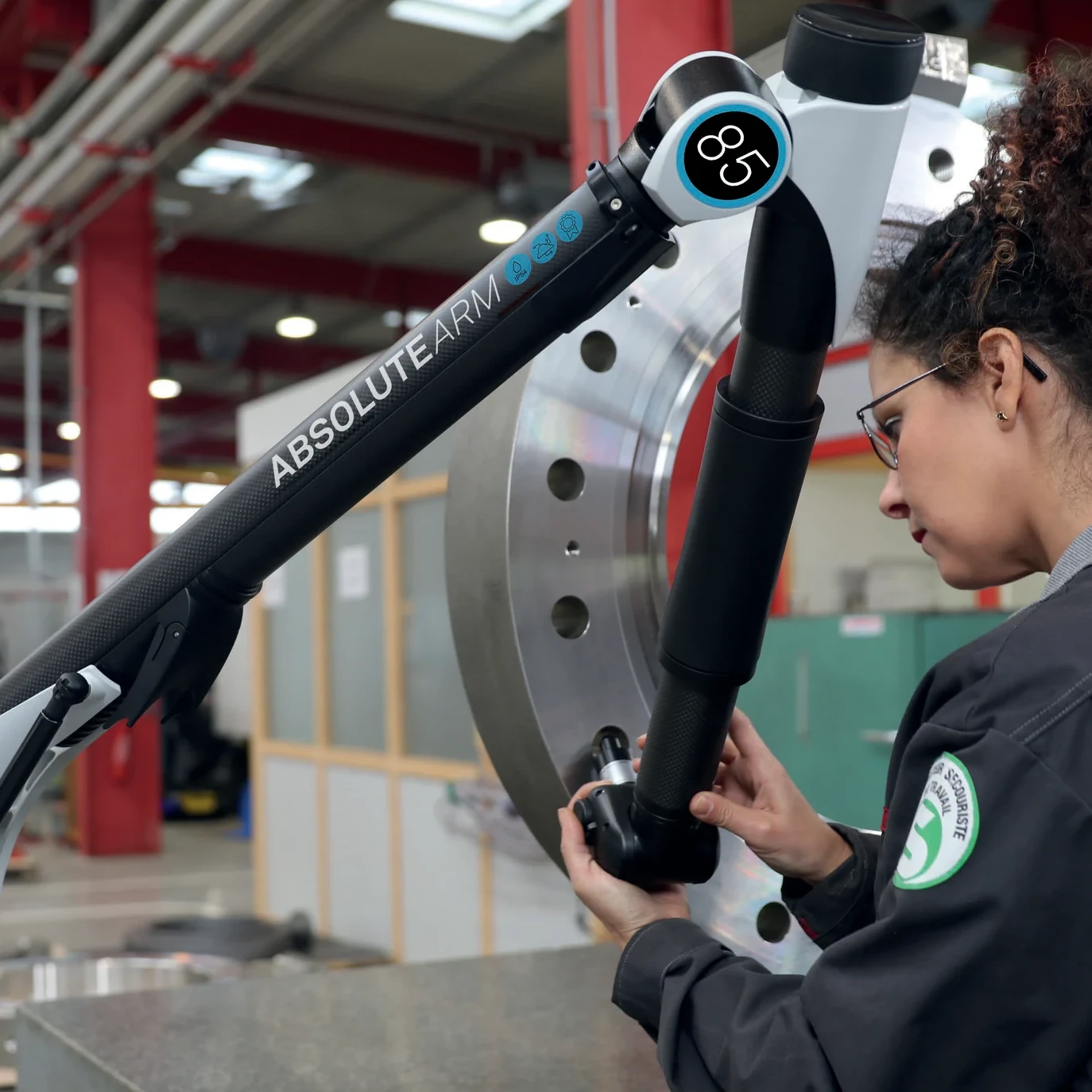

Lleve la precisión a nuevos lugares con Absolute Arm
Los Absolute Arm trasladan la medición por coordenadas hasta la propia pieza. Esto permite inspeccionar componentes directamente en producción, dentro de máquinas, junto a utillajes o en zonas donde una CMM fija no resulta práctica.
La gama combina palpado táctil y escaneo 3D con una arquitectura preparada para entornos industriales exigentes. La estructura avanzada de fibra de carbono aporta estabilidad térmica, mientras que los sensores integrados ayudan a detectar vibraciones, desplazamientos y cambios ambientales durante la medición.

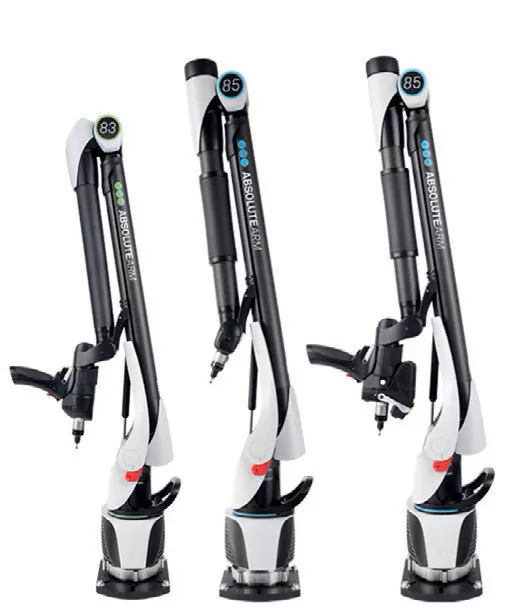

Tres series para adaptar precisión, prestaciones y presupuesto
La opción de precisión básica para mediciones generales y aplicaciones donde se busca una solución de entrada con buen rendimiento.
Equilibrio entre precisión, versatilidad y relación calidad-precio, adecuada para una amplia gama de tareas industriales.
La gama de máxima precisión y rendimiento, orientada a aplicaciones críticas y requisitos metrológicos exigentes.
Las tres series están disponibles en diferentes longitudes. Según configuración, la gama cubre volúmenes de medición desde 1,2 hasta 4,5 metros, de forma que puede seleccionarse el tamaño del brazo según las dimensiones reales de las piezas que se deben medir.
6 ejes, 7 ejes o Compact: una arquitectura para cada trabajo

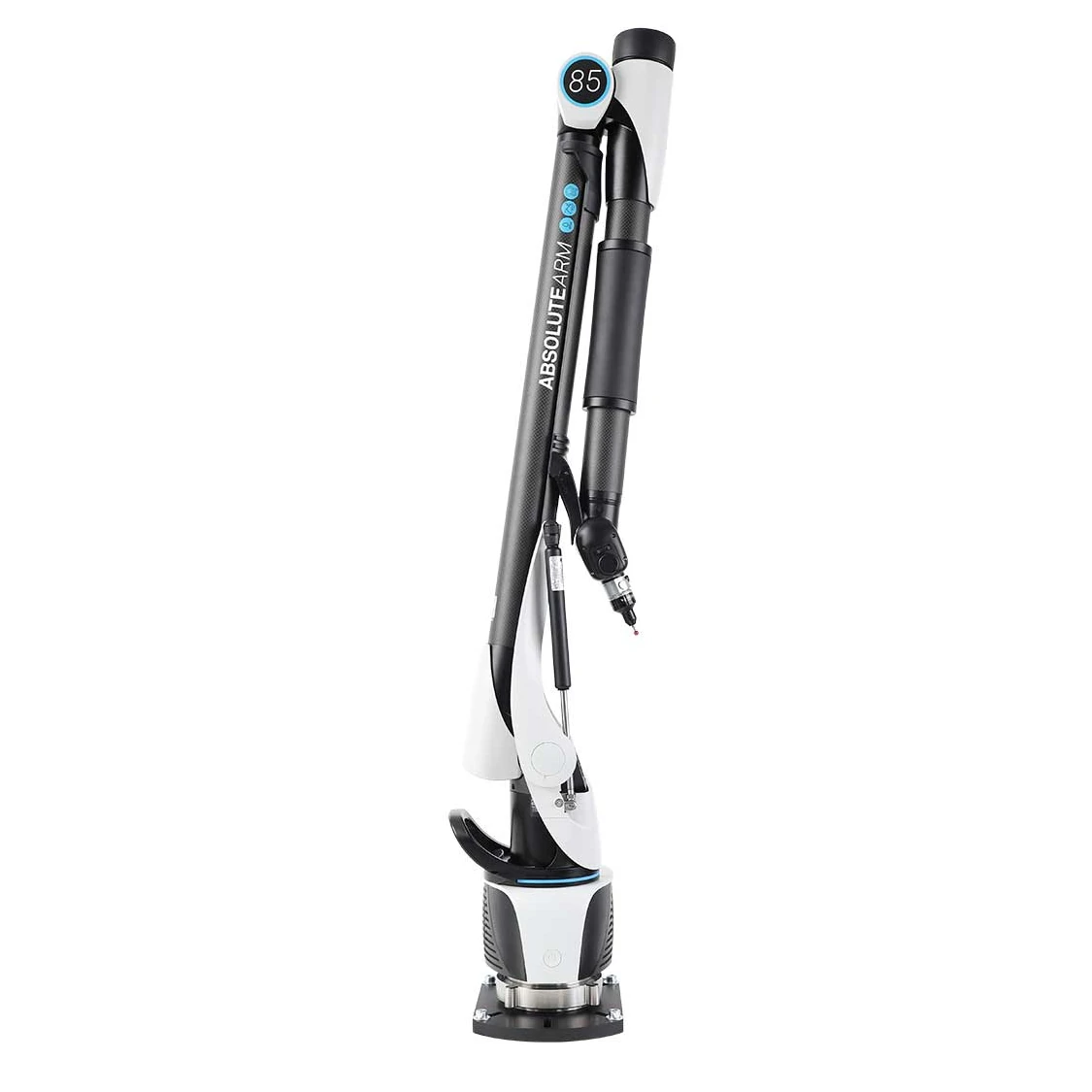

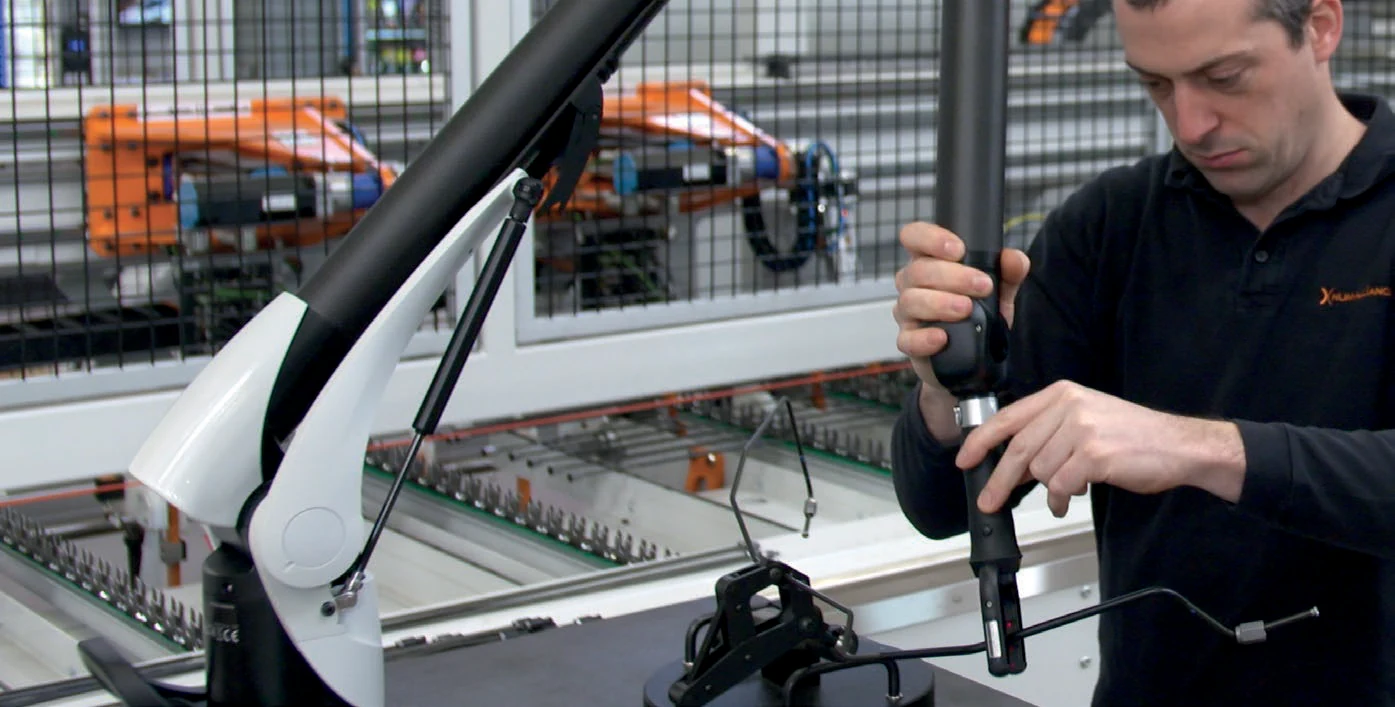

Configuración especializada en medición táctil de precisión, ideal para piezas mecánicas y prismáticas y para usuarios que no necesitan escaneo.

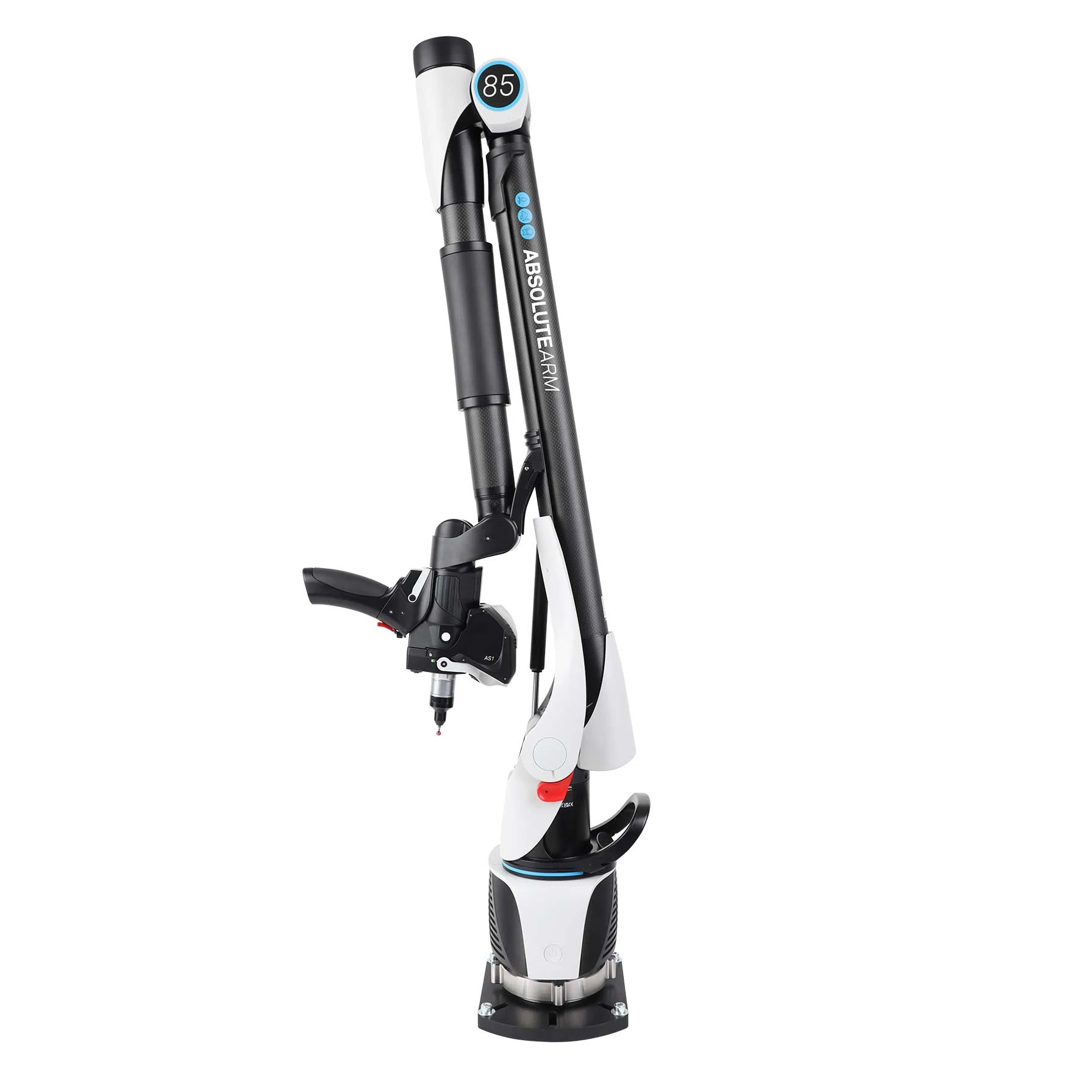

Añade flexibilidad para cambiar entre palpador y escáner 3D, combinando medición de puntos y captura rápida de superficies.

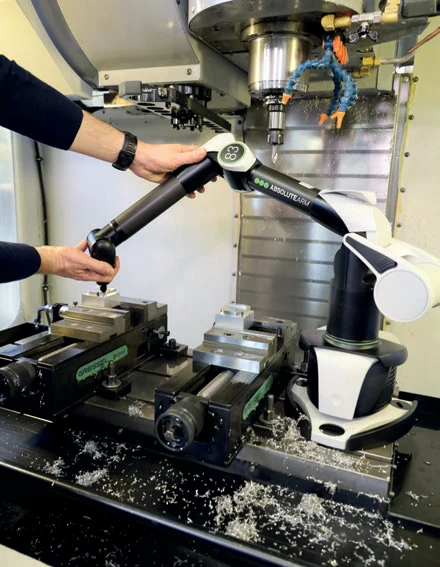

Solución ultraportátil de alta precisión para espacios reducidos, como el interior de máquinas CNC. Su base integrada evita montajes adicionales.
Un recorrido desde la medición manual hasta la digitalización 3D
1 · Fácil de usar
Mediciones más rápidas y con menos fatiga
El contrapeso Zero-G reduce el esfuerzo durante turnos largos, mientras que la pantalla táctil OLED situada en la empuñadura permite comprobar resultados y ajustar parámetros sin alejarse de la pieza.
La interfaz háptica proporciona avisos por vibración ante cambios ambientales críticos. Los codificadores absolutos en cada articulación eliminan los tiempos de calentamiento y referenciación, permitiendo comenzar a medir inmediatamente.
2 · Robusto
Diseñado para entornos industriales difíciles
La clasificación IP54 protege el sistema frente a polvo y agua, mientras que la estructura de fibra de carbono mantiene la estabilidad entre 5 y 45 °C.
La monitorización integrada de vibraciones, desplazamientos y temperatura ayuda a detectar condiciones que podrían afectar al resultado. Funciones como HomeDock y SmartLock protegen el brazo entre mediciones y reducen el riesgo de daños accidentales.
3 · Preciso
Resultados fiables y certificables
La nueva generación mejora la precisión respecto a modelos anteriores y ofrece, según configuración, palpado de hasta 6 μm y escaneo de hasta 39 μm.
Los sistemas disponen de certificaciones ISO aplicables a palpado y escaneo. La retroalimentación colaborativa permite detectar inestabilidad durante la medición y corregirla antes de que afecte al resultado.
4 · Versatilidad
Cambie de palpador a escáner sin recalibrar
La articulación cinemática TESA permite intercambiar sensores de forma repetible y rápida. Cada brazo puede configurarse con una amplia selección de palpadores y, en los modelos compatibles, con distintos escáneres 3D.
Esto facilita pasar de características geométricas y puntos discretos a nubes de puntos y superficies completas dentro de una misma sesión de inspección.
Escáneres 3D para cada nivel de productividad
| Escáner | Tecnología | Rendimiento destacado | Aplicación |
|---|---|---|---|
| Absolute Scanner AS1 | Láser azul · IP54 | Hasta 1,2 millones de puntos/s · línea 150 mm | Escaneo 3D de alta velocidad y precisión sobre gran variedad de superficies |
| Absolute Scanner AS1-XL | Láser azul · IP54 | Hasta 1,2 millones de puntos/s · línea 600 mm | Grandes superficies, cavidades y zonas con mayor distancia de trabajo |
| RS5 | Láser rojo | Hasta 752.000 puntos/s | Escaneo 3D de uso general, tubos, fundición y comparación CAD |
| HP-L-8.9 | Láser rojo | 45.000 puntos/s | Escaneo básico para configuraciones compatibles |
Tecnología SHINE
Escaneo de diferentes superficies sin ajustes constantes
Los escáneres AS1 y AS1-XL incorporan tecnología SHINE para optimizar automáticamente los parámetros de exposición sobre superficies muy diferentes, desde plásticos brillantes hasta fibra de carbono.
El objetivo es reducir ajustes manuales, minimizar errores del operador y mantener productividad y calidad de datos incluso en cambios frecuentes de material o acabado.
Control Packs, accesorios y conectividad
Conexión por cable al PC y alimentación para instalaciones fijas o trabajos donde se prioriza la conexión directa.
Conexión por cable al PC y funcionamiento mediante batería para aumentar la movilidad del sistema.
Conectividad por cable y Wi‑Fi, con batería opcional, para máxima flexibilidad en planta.
La gama se completa con bases, trípodes, stands y estaciones de trabajo móviles. Estos accesorios permiten adaptar la instalación, transportar el brazo y organizar una estación de metrología portátil cerca del punto de producción.
Plataforma digital
Software, Nexus y gestión remota
Absolute Arm es compatible con las principales plataformas de metrología, entre ellas PC-DMIS, Inspire, SpatialAnalyzer, DESIGNER, BendingStudio XT, PolyWorks, Metrolog X4, Verisurf y Geomagic.

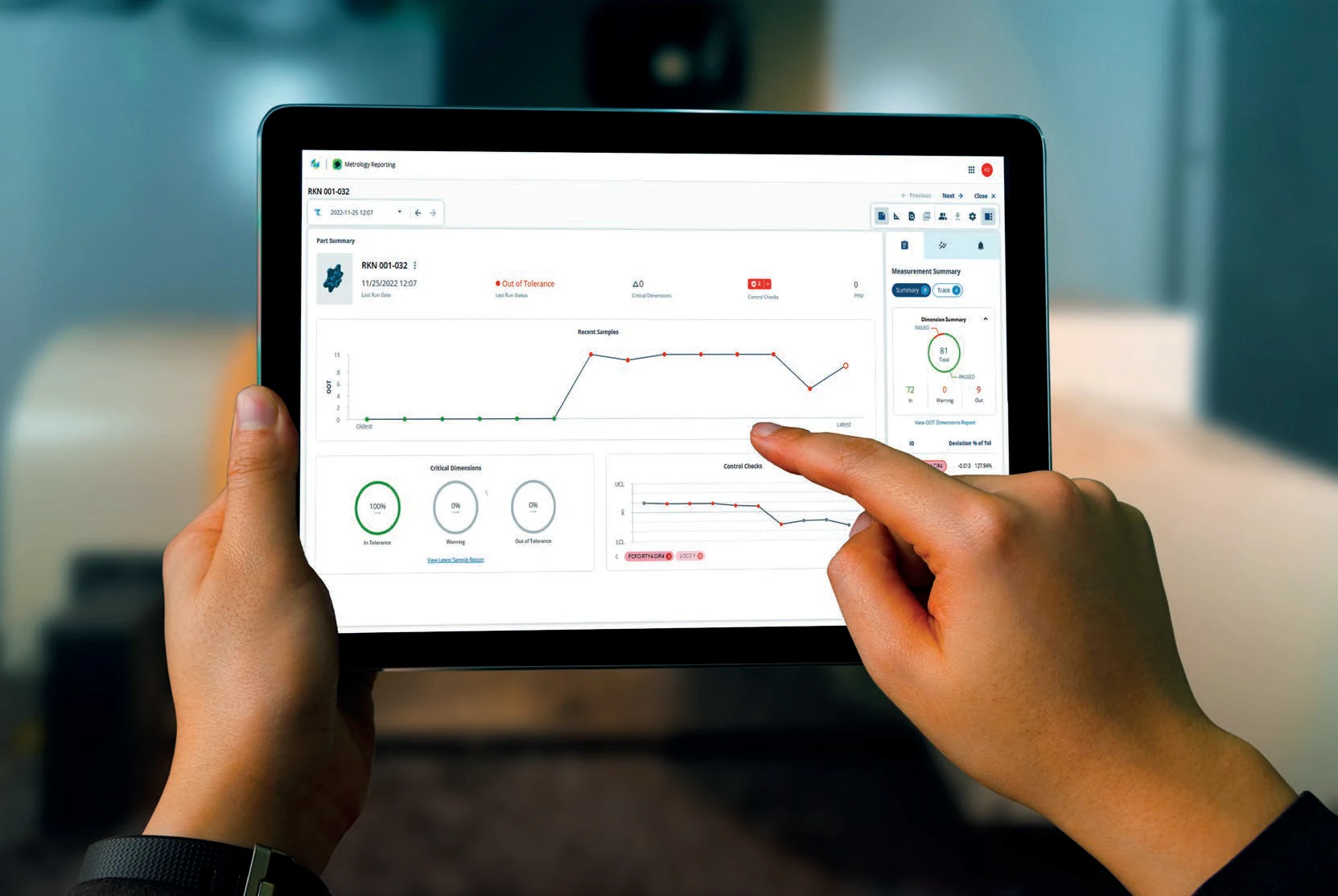

La plataforma Nexus conecta personas, tecnología y datos, mientras que Metrology Asset Manager permite supervisar remotamente el estado y rendimiento del equipo.
Aplicaciones del Leica Absolute Arm
La combinación de palpado, escaneo y portabilidad permite utilizar Absolute Arm en una gran variedad de sectores y procesos: automoción, aeroespacial, energía, construcción naval, maquinaria pesada, fabricación, investigación, tubos y cables, moldes y matrices, fundición, composites, fabricación aditiva, ingeniería inversa y mantenimiento.

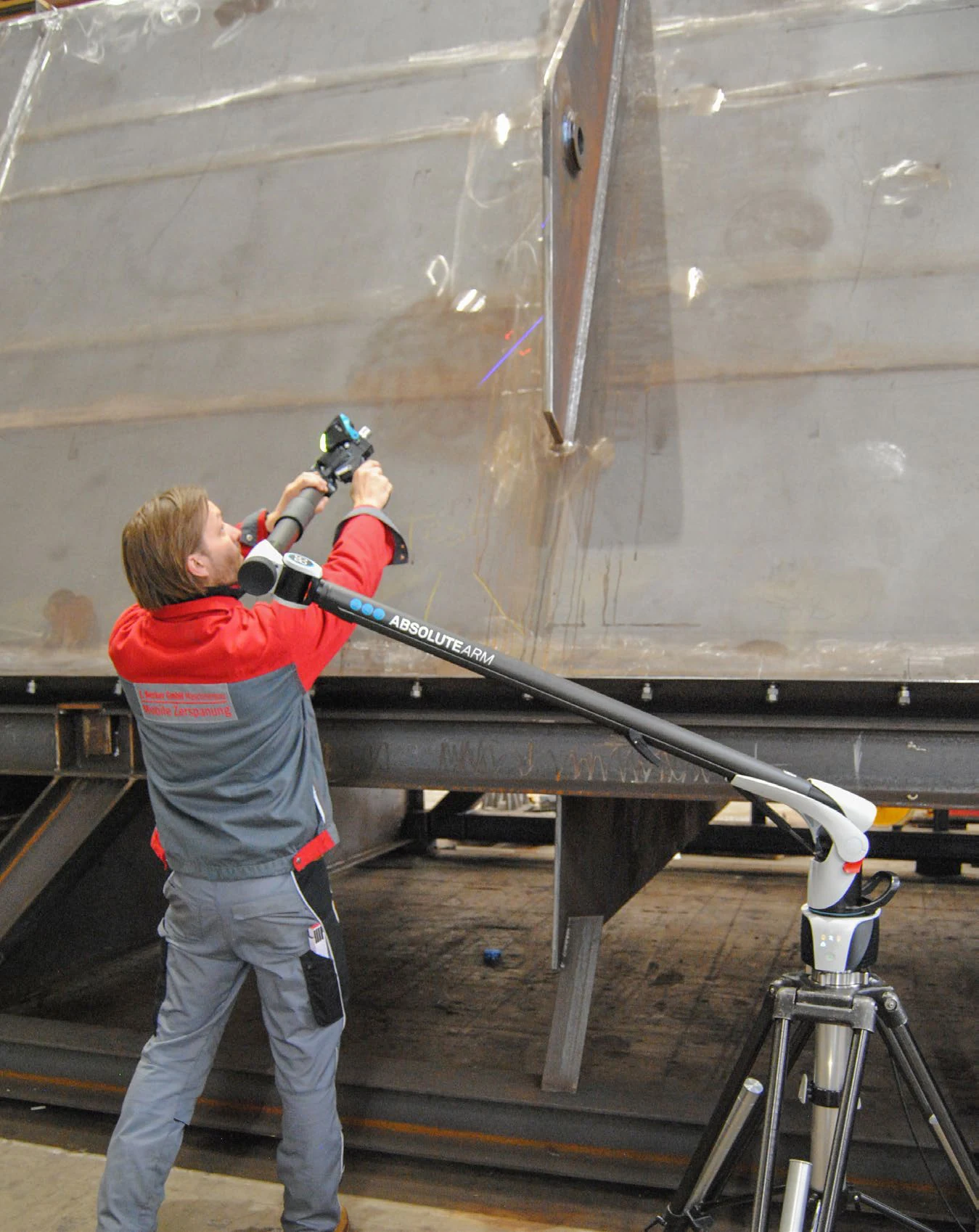

Grandes piezas · construcción · inspección in situ

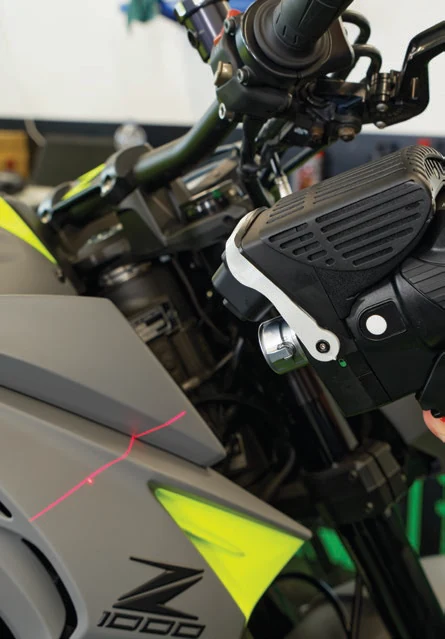

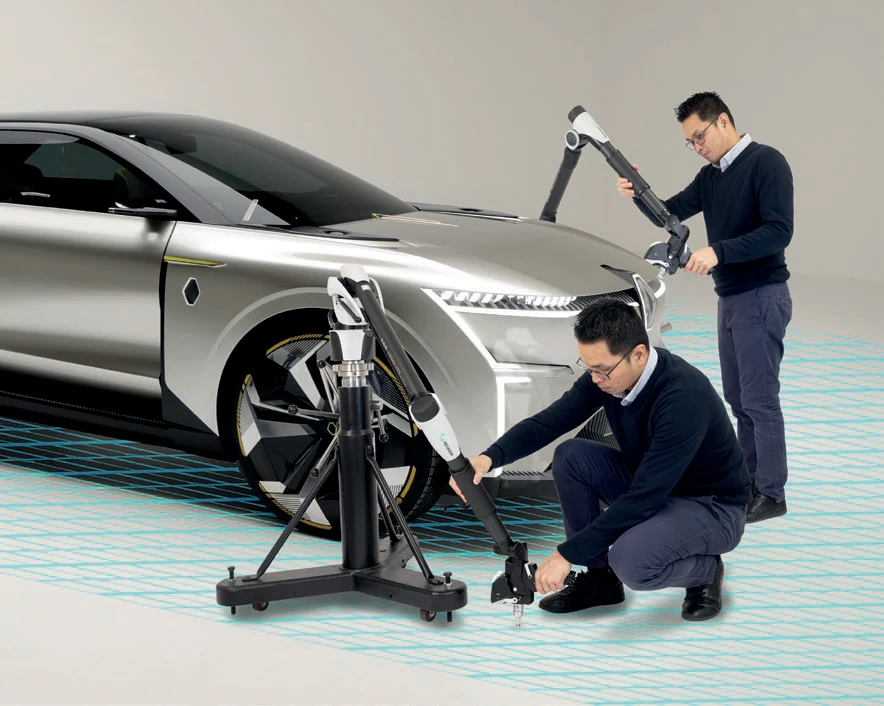

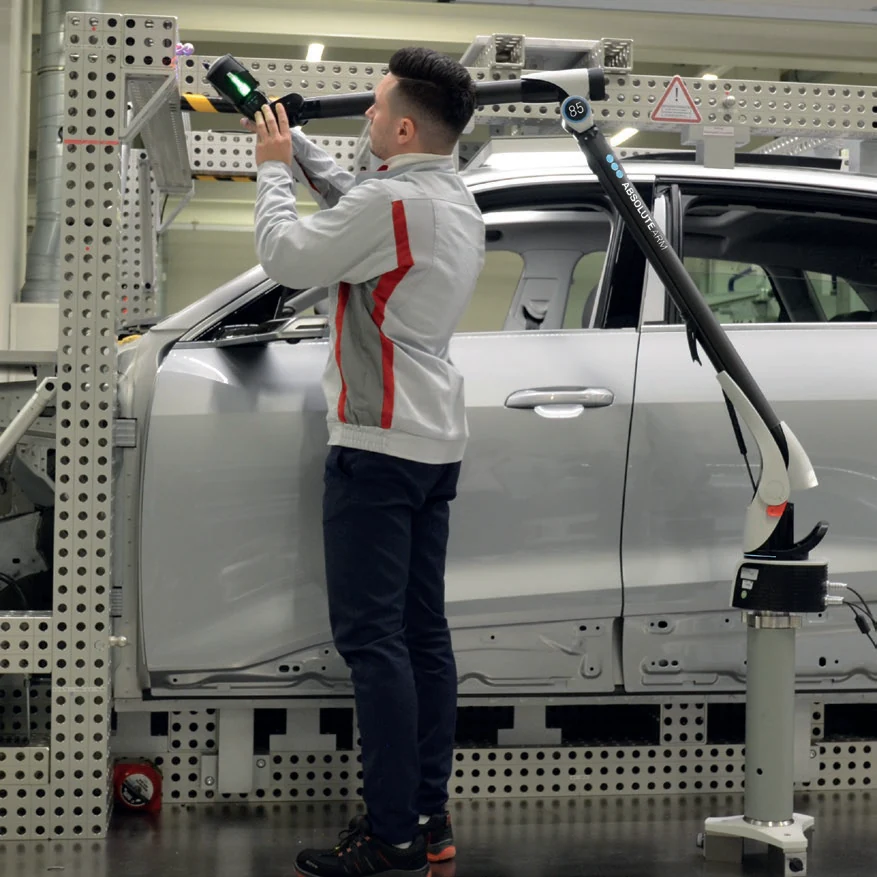

Automoción · producción · carrocerías

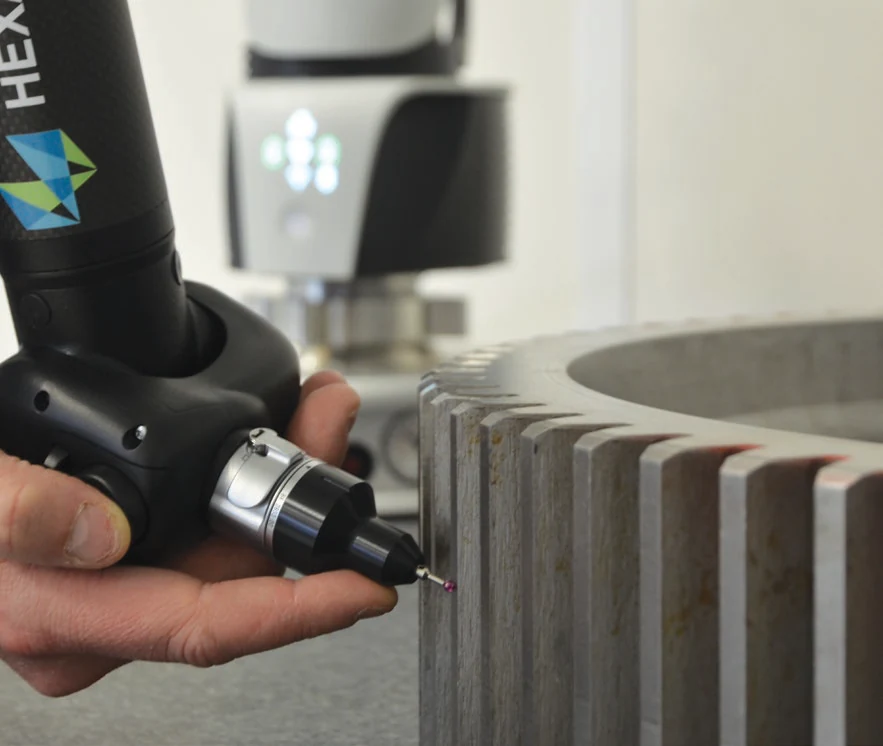

Engranajes · mecanizado · control dimensional
Taller · mantenimiento · entornos difíciles
Palpado · utillajes · ingeniería inversaHerramientas, accesorios y aplicaciones
La versatilidad del Absolute Arm no depende solo del brazo: sensores, escáneres, soportes, estaciones de trabajo y software permiten adaptar el sistema a inspecciones muy distintas. Estas imágenes proceden del catálogo oficial y muestran configuraciones y entornos de trabajo diferentes.
Absolute Scanner AS1

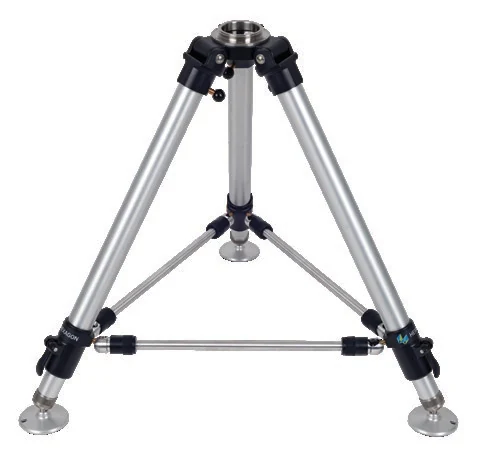

Soportes y trípodes

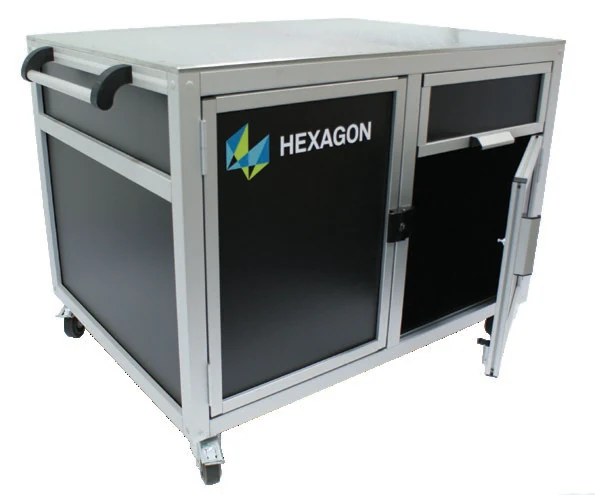

Estaciones de trabajo

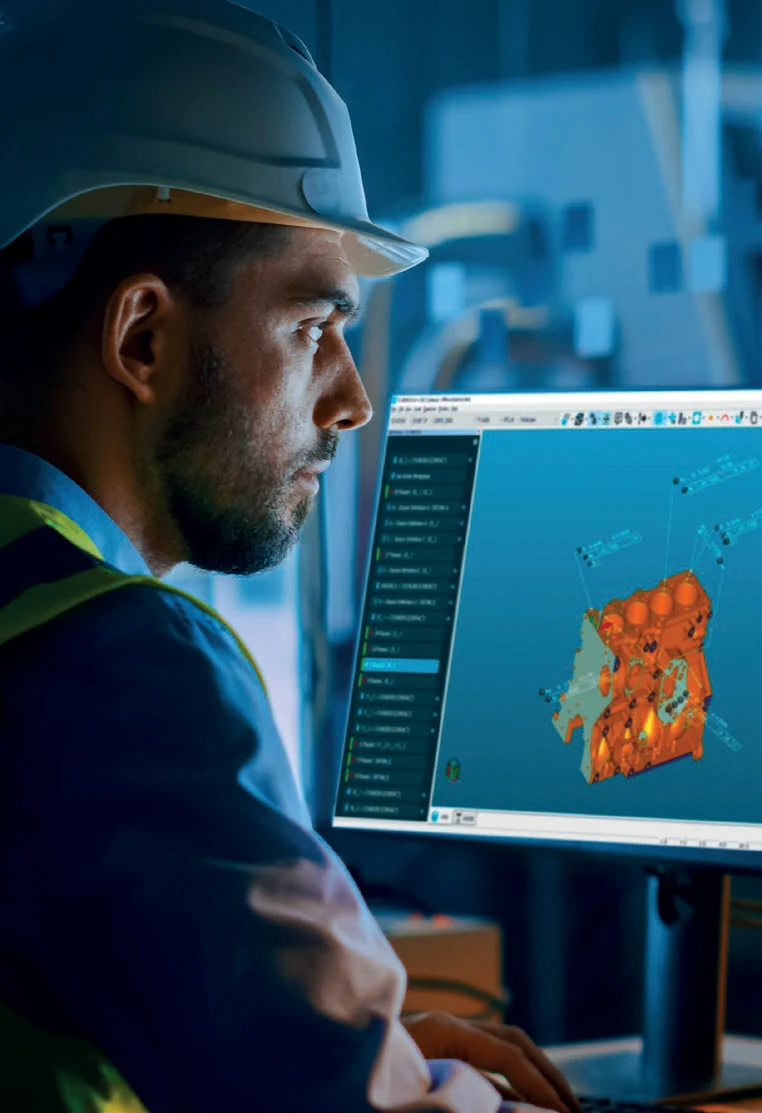

Software y datos de metrología

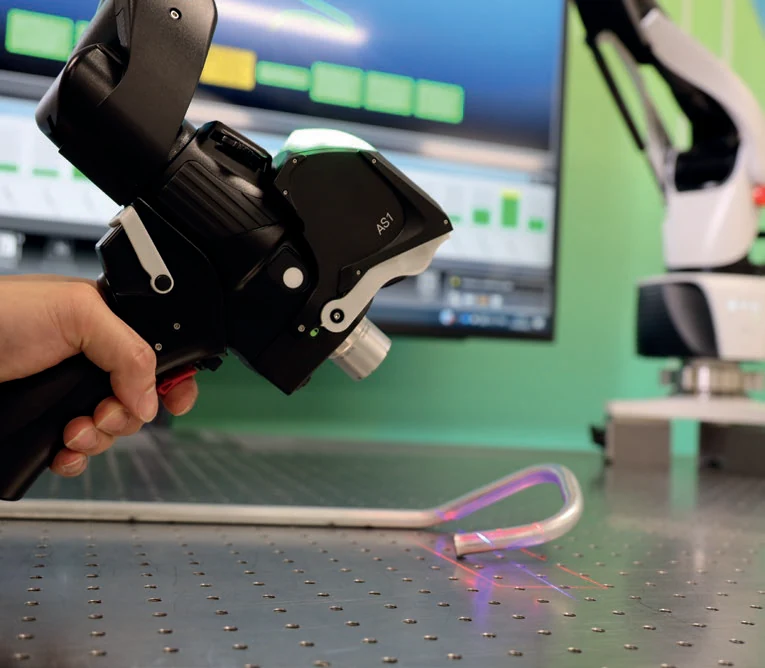

Tubos y geometrías complejas

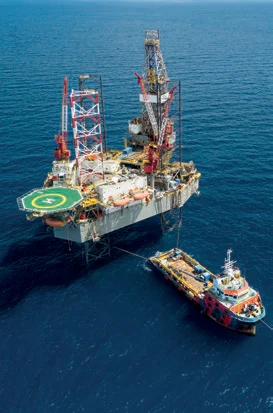

Energía e industria pesada¿Qué Absolute Arm elegir?
Seleccione la serie según el nivel de precisión requerido: entrada, equilibrio rendimiento-precio o máxima precisión.
Elija 6 ejes para palpado de precisión o 7 ejes cuando necesite combinar palpado y escaneo 3D.
La opción para trabajos de alta precisión en espacios reducidos y medición dentro de máquinas.
Configure su Leica Absolute Arm
La configuración final depende de la precisión necesaria, tamaño de pieza, necesidad de palpado o escaneo, entorno de trabajo y software utilizado. INSTOP puede ayudar a seleccionar la serie, longitud, número de ejes, escáner, Control Pack y accesorios adecuados para cada aplicación.
