El Hexagon MARVELSCAN es un escáner 3D portátil de mano con fotogrametría integrada diseñado para aplicaciones de metrología industrial, inspección dimensional e ingeniería inversa. Su tecnología permite trabajar con o sin targets sobre la pieza, reduciendo significativamente los tiempos de preparación y facilitando la medición de componentes medianos y grandes. MARVELSCAN combina escaneo multimodo, referencia dinámica, Hole Flash Capture, escaneo inalámbrico mediante FREEBox y fotogrametría de alta precisión, ofreciendo una solución flexible para servicios de metrología, MRO, automoción, utillajes, fabricación industrial y control de calidad.
Escáner 3D portátil con fotogrametría integrada y escaneo sin targets
El Hexagon MARVELSCAN es un escáner 3D portátil de mano para metrología industrial diseñado para trabajar con máxima libertad en inspección, digitalización e ingeniería inversa. Su principal diferencia es la fotogrametría integrada, que permite escanear con targets sobre la pieza, trabajar sin targets en el objeto utilizando un entorno de referencia o utilizar el propio sistema como solución de fotogrametría independiente.
MARVELSCAN combina escaneo multimodo, referencia dinámica, captura de orificios y ranuras, funcionamiento inalámbrico opcional y reconocimiento de targets de diferentes tamaños. Está especialmente indicado para piezas medianas y grandes, servicios de metrología, MRO, utillajes y aplicaciones donde reducir el tiempo de preparación es tan importante como mantener una elevada precisión.
Con o sin targetsFotogrametría integradaHasta 2,1 M pts/sHasta 0,02 mm0,1–6 m
2,1 M pts/svelocidad máxima de medición
0,02 mmprecisión del escáner
0,02 mmresolución máxima
0,1–6 mtamaño recomendado de pieza
1,3 kgpeso del escáner
Tres formas de trabajar con un único sistema
3-en-1
Escaneo con targets, sin targets y fotogrametría
MARVELSCAN permite adaptar el flujo de medición a cada trabajo. En el escaneo convencional con targets, las referencias se colocan sobre la propia pieza y permiten incluso moverla durante la captura. Para reducir la preparación, el sistema puede realizar escaneo sin targets sobre el objeto utilizando una pared o entorno externo de referencia.
Además, su tercera cámara permite utilizar MARVELSCAN como un sistema de fotogrametría independiente. Esta función mejora el control de la precisión volumétrica en piezas medianas y grandes y evita tener que incorporar un equipo de fotogrametría separado.

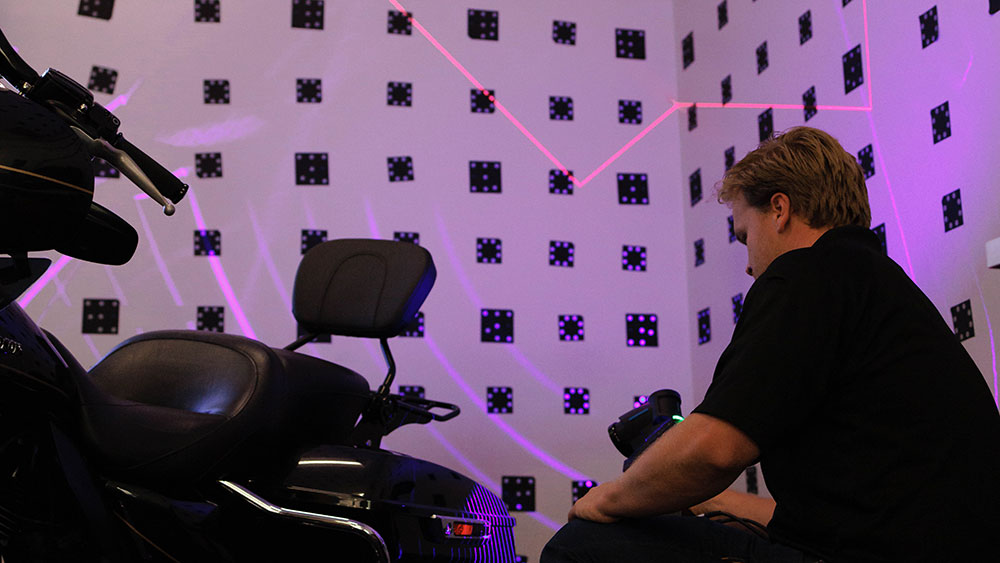

Escaneo sin targets
Menos preparación para piezas grandes o delicadas
La cámara integrada permite referenciar la medición contra un fondo de targets externo, de forma que no es necesario colocar referencias directamente sobre la pieza.
Esto reduce significativamente el tiempo de preparación y resulta especialmente útil en piezas grandes, superficies delicadas, procesos repetitivos, utillajes y trabajos de servicio donde colocar y retirar numerosos targets supondría una parte importante del tiempo total de inspección.

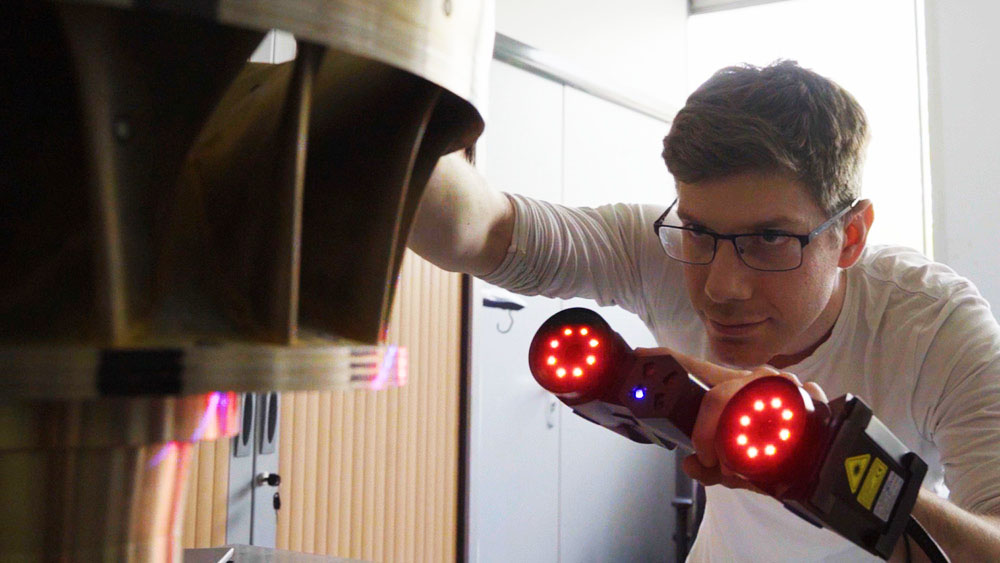

Escaneo dinámico
Mueva la pieza sin perder el sistema de coordenadas
Cuando se utilizan targets sobre la pieza, MARVELSCAN puede mantener la referencia aunque el componente cambie de posición durante la inspección. La pieza puede girarse sobre una mesa, desplazarse o incluso sostenerse con la mano mientras continúa la captura.
El escaneo dinámico reduce la necesidad de fijaciones complejas y también permite trabajar en condiciones de taller donde pequeñas vibraciones o movimientos podrían dificultar una medición convencional.

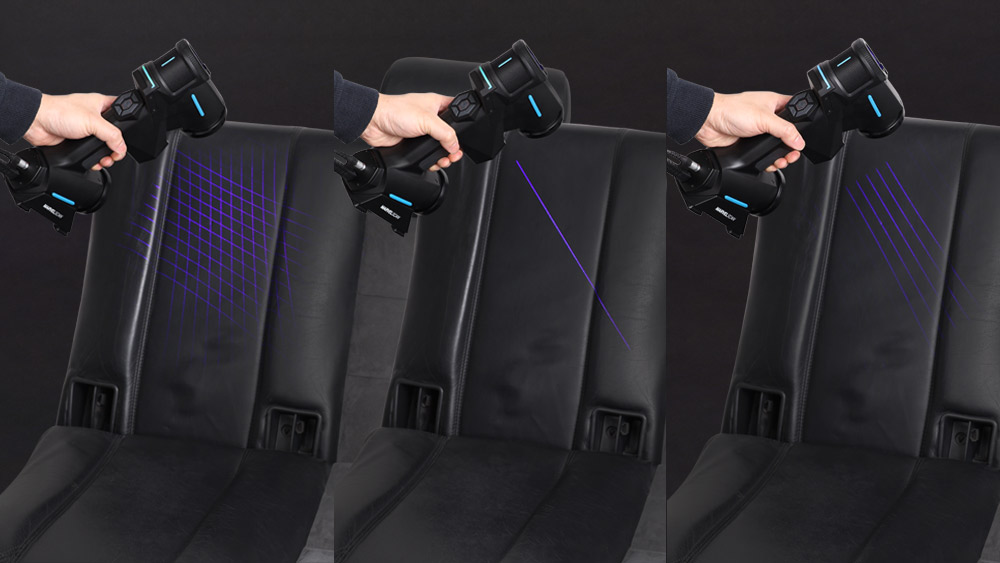

Escaneo multimodo
Cobertura, detalle y acceso a zonas difíciles
MARVELSCAN dispone de tres modos principales de escaneo que pueden seleccionarse directamente desde el dispositivo. El modo estándar utiliza 22 líneas láser azules para una captura rápida de superficies; el modo fino emplea 5 líneas paralelas para obtener más detalle; y el modo de línea única facilita el acceso a zonas estrechas o de geometría complicada.
El equipo incorpora además funciones específicas como Edge Detection y Hole Flash Capture. Los datos obtenidos con los diferentes modos se combinan dentro de la misma nube de puntos o malla para simplificar el análisis posterior.

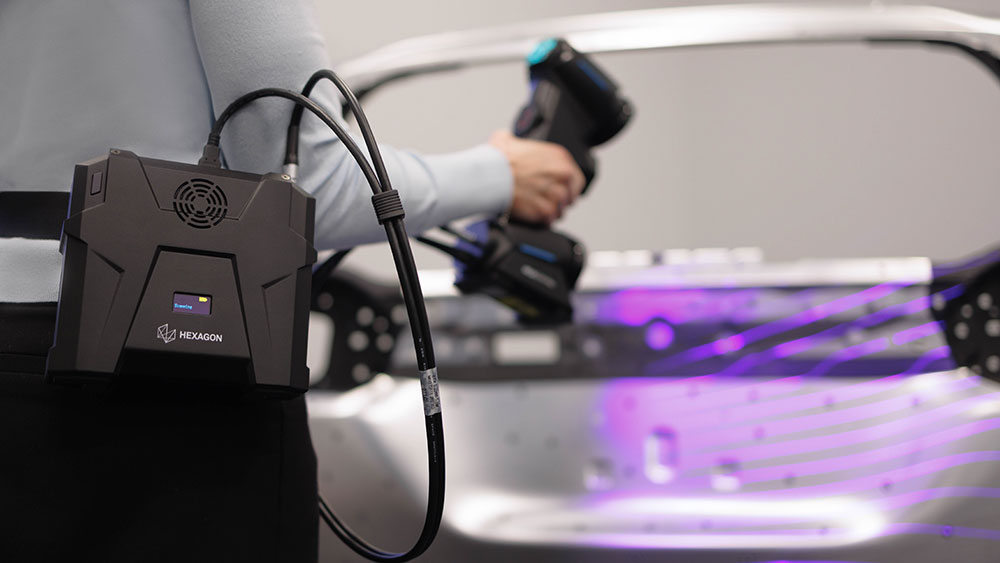

Escaneo inalámbrico
FREEBox para una verdadera libertad de movimiento
MARVELSCAN puede utilizarse con el módulo FREEBox para trabajar mediante conexión Wi-Fi y alimentación por batería, eliminando el cable entre el escáner y el ordenador.
El operador puede desplazarse con mayor libertad alrededor de piezas grandes, trabajar en altura o acceder a zonas alejadas del puesto de control. Las baterías intercambiables permiten mantener el sistema operativo durante sesiones prolongadas.

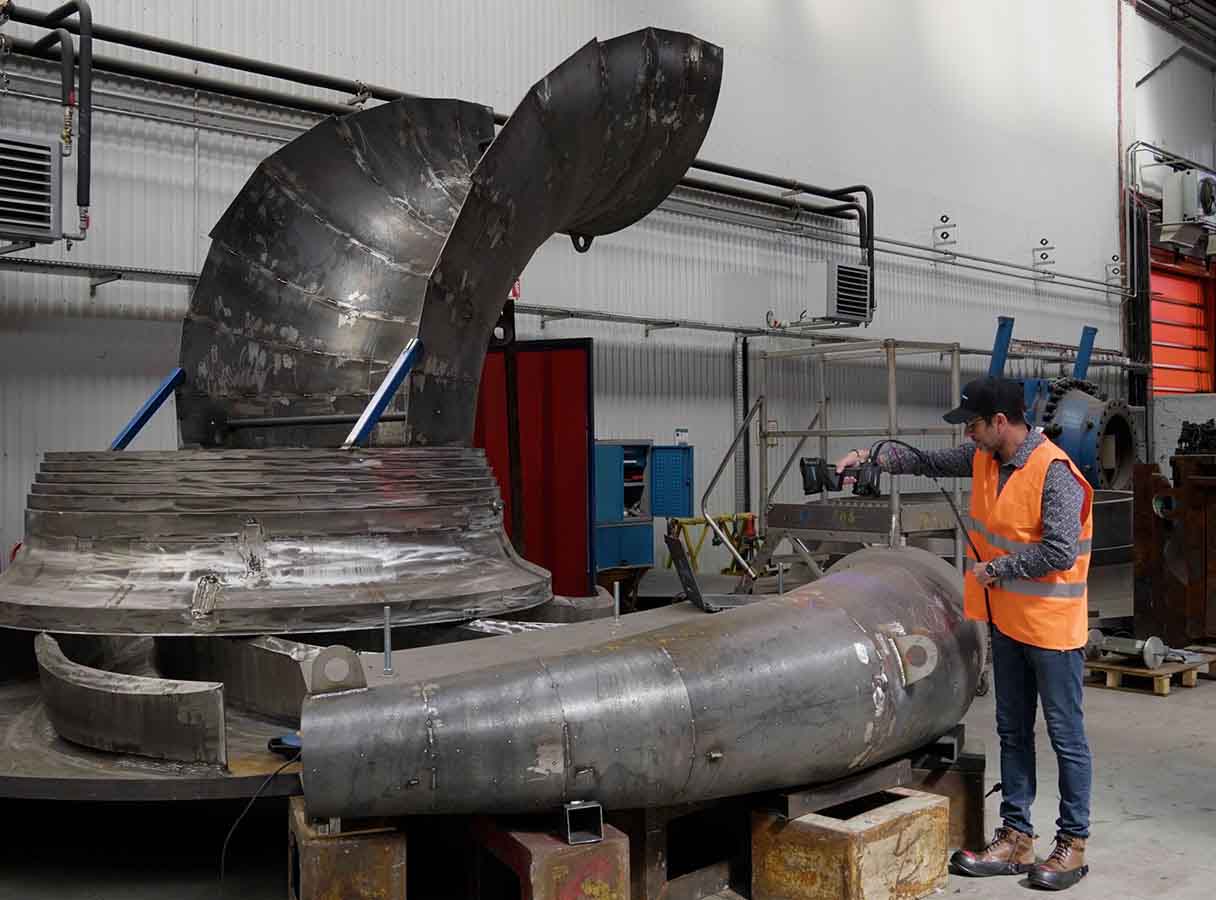

Escaneo continuo para geometrías complejas
Seamless scanning
Acceda a cavidades y superficies de difícil alcance
El diseño portátil de MARVELSCAN permite acercar el sistema directamente a la zona que se debe inspeccionar y encontrar el ángulo adecuado sin las limitaciones de línea de visión de un equipo fijo.
Su distancia de trabajo facilita la captura de cavidades, superficies interiores y geometrías profundas, al mismo tiempo que proporciona un margen adicional para reducir el riesgo de colisión en aplicaciones automatizadas.

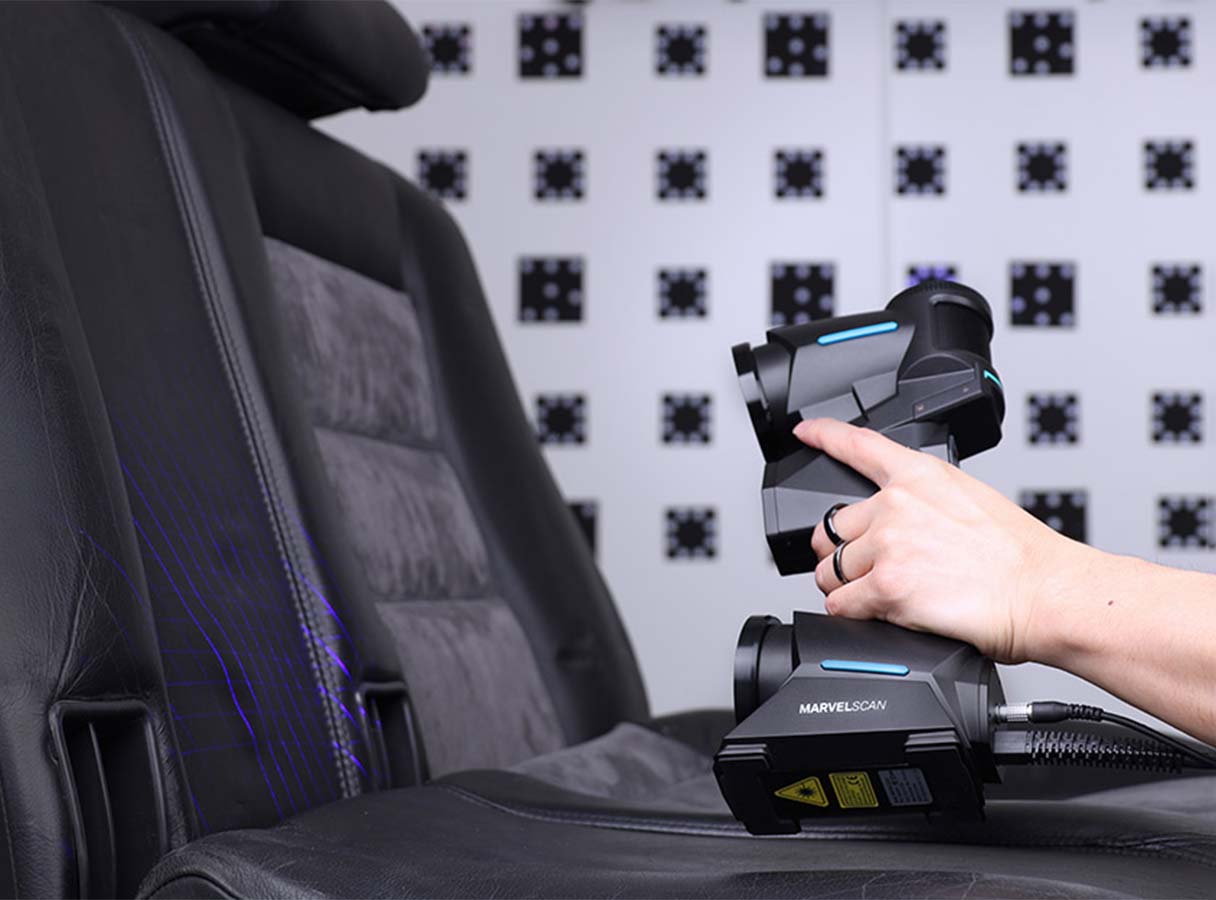

Escanee según las necesidades de cada aplicación
Flexibilidad
Un mismo escáner para piezas y procesos muy diferentes
Los modos de medición pueden cambiarse durante el propio escaneo para adaptar velocidad, resolución y geometría de captura a cada zona de la pieza. El sistema reconoce targets de 3, 6, 12 y 16 mm, permitiendo optimizar la preparación según el tamaño del objeto y la aplicación.
El feedback LED integrado informa al operador sobre la calidad y distancia de trabajo sin obligarle a consultar continuamente el ordenador, haciendo el proceso más fluido y reduciendo errores durante la captura.

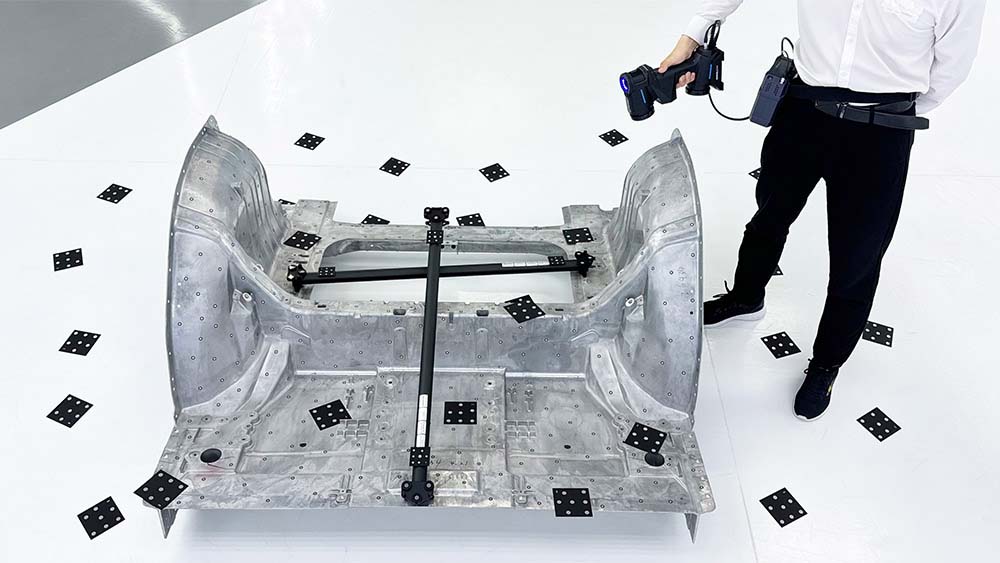

Fotogrametría integrada para piezas de mayor tamaño
La fotogrametría de MARVELSCAN no solo permite trabajar sin targets directamente sobre la pieza. También puede utilizarse como sistema independiente de fotogrametría para reforzar la precisión en volúmenes de medición mayores.
Según la configuración, la precisión volumétrica con fotogrametría alcanza 0,02 + 0,02 mm/m. El sistema está recomendado para piezas de aproximadamente 0,1 a 6 metros, cubriendo desde componentes medianos hasta utillajes y estructuras de mayor tamaño.
Hole Flash Capture para orificios y ranuras
La tecnología Hole Flash Capture permite detectar y medir simultáneamente múltiples orificios circulares y ranuras, agilizando controles habituales en chapas, componentes mecanizados, estructuras y utillajes.
La precisión de medición de orificios llega hasta 0,03 mm, proporcionando una forma rápida de combinar la inspección de superficies con el control de características geométricas dentro del mismo flujo de trabajo.
Preparado para automatización
MARVELSCAN está preparado para su integración en sistemas robotizados y procesos de inspección automatizada. La combinación de distancia de trabajo, escaneo dinámico y diferentes modos de captura facilita la evolución desde una aplicación manual hasta una célula de medición repetitiva.
También puede integrarse con soluciones de Hexagon y con kits para integradores, permitiendo adaptar la tecnología a procesos de control de calidad automatizado.
Aplicaciones del Hexagon MARVELSCAN
Servicios de metrología
Escaneo portátil en instalaciones de clientes con menor tiempo de preparación gracias al trabajo sin targets sobre la pieza.
MRO
Digitalización de componentes desgastados o dañados para inspección, reparación, documentación o sustitución.
Utillajes y moldes
Control de herramientas, moldes, matrices y estructuras de tamaño medio y grande.
Automoción
Inspección de componentes, carrocerías, conjuntos y elementos de producción.
Ingeniería inversa
Captura de geometrías existentes para reconstrucción CAD, rediseño y fabricación de recambios.
Tubos y alambres
Flujos opcionales de inspección de tubos mediante BendingStudio XT en configuraciones específicas.
Características principales del MARVELSCAN
Tipo
Escáner 3D portátil con fotogrametría integrada
Modos de escaneo
Estándar, línea única, fino, Edge Detection y Hole Flash Capture
Velocidad de medición
Hasta 2.100.000 pts/s · modo fino hasta 900.000 pts/s
Área de escaneo
Hasta 600 × 550 mm · línea única 300 mm
Fuente de luz
22 líneas láser azules + línea única · 5 líneas paralelas en modo fino
Resolución
Hasta 0,02 mm
Precisión del escáner
Hasta 0,02 mm
Precisión volumétrica estándar
0,02 + 0,04 mm/m
Precisión volumétrica con barra de escala
0,02 + 0,03 mm/m
Precisión volumétrica con fotogrametría
0,02 + 0,02 mm/m
Precisión Hole Flash Capture
Hasta 0,03 mm
Escaneo sin targets
Sí, mediante referencia externa y fotogrametría integrada
Fotogrametría integrada
Sí
Peso
1,3 kg
Dimensiones
300 × 150 × 75 mm
Protección
IP50
Tamaño recomendado de pieza
0,1–6 m
Conectividad
USB 3.0 o funcionamiento inalámbrico mediante FREEBox
Certificación
VDI/VDE 2634-3
Automatización
Preparado para integración en sistemas automatizados
Software y flujo de datos
MARVELSCAN puede trabajar con plataformas de Hexagon como Geomagic Inspire, PC-DMIS, DESIGNER, Geomagic y BendingStudio XT, además de software de terceros compatible con nubes de puntos o archivos STL.
Esta compatibilidad permite utilizar los datos capturados para inspección dimensional, comparación CAD-pieza, ingeniería inversa, documentación, mantenimiento y reconstrucción digital.
Hexagon MARVELSCAN
MARVELSCAN es una solución especialmente indicada para usuarios que necesitan reducir tiempos de preparación, medir piezas de diferentes tamaños y trabajar con máxima libertad. Su combinación de escaneo con o sin targets, fotogrametría integrada, funcionamiento inalámbrico y escaneo dinámico permite adaptar un mismo sistema a tareas de inspección muy distintas.
INSTOP puede ayudar a seleccionar la configuración, FREEBox, accesorios y software más adecuados para cada aplicación.
