Requisitos:
CAD: AutoCAD 14, 2000, 2000i, 2002, 2004, 2005, 2006, 2007, 2008, 2009 Sistema Operativo: Windows 98SE / NT 4.0 / Me / 2000 / XP / Vista en 32 y 64 bits Dispositivo Móvil Pocket PC con sistema operativo Windows Mobile 5.x / 6.x ó
Pocket PC 2003 / 2003SE Handheld PC con sistema operativo Windows CE
.NET 4.x / 5.x Estaciones Totales Soportadas
Marca |
Modelo |
Sokkia |
3130 R3 |
Topcon |
GTS-700/GPT–7000/GPT–8000/GPT-9000/GPT-7500 |
Trimble |
5600DR
|

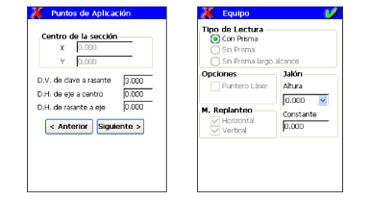

Cada proyecto se define mediante el eje en planta y alzado, los peraltes y la sección del túnel. Se soportan tres tipos de secciones: simples (un
arco con radio determinado), compuestas (un arco con hastíales rectos) y
complejas (sucesión de tramos rectos y curvos). La sección también puede
ser definida gráficamente designando una polilínea en AutoCAD. Independientemente del tipo seleccionado habrá que
indicar la distancia vertical de la clave al eje en alzado, la distancia
horizontal del eje en planta al centro de la sección y la distancia
horizontal del eje en alzado al eje en planta. Opcionalmente se puede
indicar un espesor de firme.
El
programa tiene el control absoluto sobre la estación total, incluyendo
el compensador, el puntero láser, la medición con o sin prisma y el
estado de la batería, que son monitorizados continuamente. Como paso previo a la toma de datos y replanteo,
debe orientarse la estación por uno de los métodos que se ofrecen:
estacionamiento angular, por coordenadas o intersección inversa.
Toma de Datos Las lecturas de la toma de datos en el túnel se
almacenan como ficheros de puntos en la memoria del dispositivo móvil,
pudiendo ser posteriormente enviados al PC y ser tratados por cualquier
programa como un archivo de puntos convencional. Se ofrecen 2 opciones para tomar perfiles en los PKs
teóricos indicados, Perfil Manual y Perfil Automático. Para cada punto
leído se muestran sus coordenadas X, Y, Z, el PK medido y la diferencia

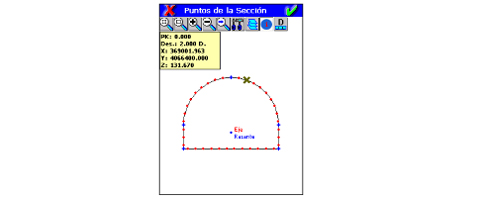

respecto a la sección teórica (Épsilon). Se permite visualizar
gráficamente las secciones teóricas y medidas en la opción Dibujo de
Secciones.

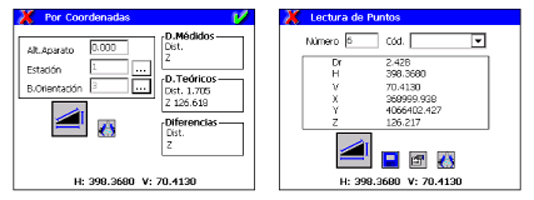

Mediante la opción de Lectura de Puntos el programa permite leer
cualquier punto que se desee, orientando el aparato previamente. También
es posible leer puntos de control con un código determinado para
comprobarlos posteriormente.

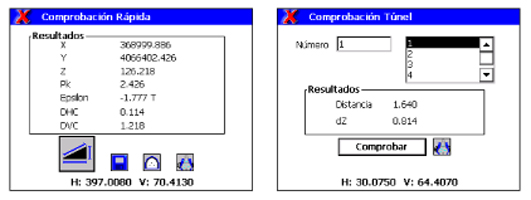

Con la Comprobación Rápida puede observarse un punto cualquiera de la
sección del túnel, posicionando manualmente la estación, obteniendo el
análisis de éste respecto al sistema de referencia e informando de la
desviación con respecto al punto teórico. A través de la Comprobación de
Túnel se permite comprobar los puntos de control leídos en las
distintas opciones de toma de datos, orientando automáticamente la
estación y mostrando la diferencia encontrada.

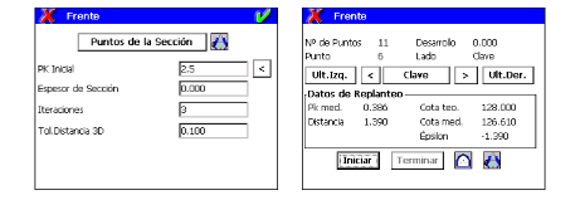

Replanteo Replanteo de Frente. La estación total lee un punto
situado en el frente de excavación del túnel indicando el lado y nivel
deseado, analiza las coordenadas para deducir el PK y busca mediante un
proceso iterativo la proyección del nivel sobre el frente, hasta que la
distancia 3D entre los puntos teórico y medido sea menor a la tolerancia
definida, informando del resultado obtenido.

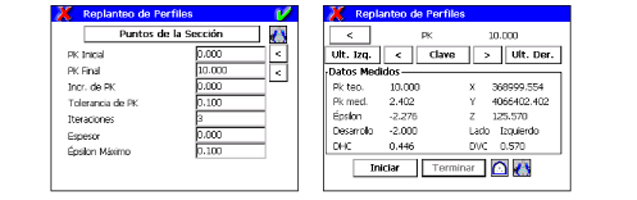

Replanteo de Perfiles Indicando un intervalo de PKs y
un incremento de éste permite replantear puntos de la sección del túnel
en cada perfil según el tipo de incremento indicado.
Replanteo de Rodadura El programa solicita el PK, el
lado y la distancia con respecto al centro de la sección del túnel, y
mediante un proceso iterativo sitúa en el punto kilométrico exacto e
informa de la diferencia de cota con respecto al punto teórico. A la hora de definir un punto teórico de la sección
del túnel se debe seleccionar uno de los siguientes métodos: • Nivel, definido como diferencia de cota con respecto a la clave. • Ángulo, considerando como 0 la clave, entre 0 y
200 el lado derecho de la sección y entre 0 y –200 su lado izquierdo. • Longitud desarrollada del arco a partir de la clave.

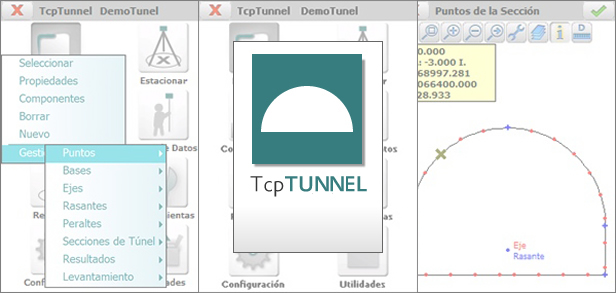

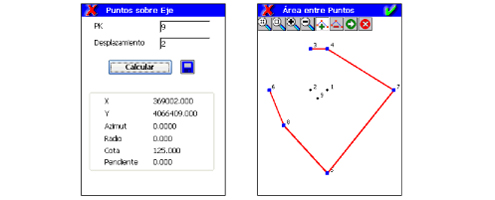

Utilidades La aplicación dispone, entre otras, de las siguientes herramientas adicionales: 1 Puntos sobre Eje: suministrando un PK y un nivel se
indican en pantalla las coordenadas X, Y, Z, además del radio y el
azimut en ese punto. Análisis de Puntos: Suministrando unas coordenadas
el programa informa del PK y el nivel correspondiente a este punto.
También puede leerse un punto con la estación total para obtener el
mismo resultado.
Distancia entre Puntos. Suministrando 2 puntos, el programa muestra la distancia,
el azimut y la diferencia de cota existente entre ellos. Área entre puntos. A partir de una secuencia de
puntos se muestra la superficie y el perímetro que delimitan así como un
gráfico de éste último.
Gestión de Ficheros La aplicación trabaja con ficheros ASCII en formato
compatible con TCP – Modelo Digital del Terreno, si bien se incluye un
programa para PC que facilita la conversión de ficheros de los formatos
más habituales en el mercado. Cada proyecto puede contener archivos de bases,
puntos, ejes en planta y alzado y peraltes, permitiendo al usuario
editar y añadir nueva información, así como dibujarla en pantalla.
|
