Esta aplicación, instalada en un PC de bolsillo, facilita al usuario la elaboración de trabajos topográficos de toma de datos y replanteo con una amplia gama de receptores GPS:
monofrecuencia, bifrecuencia, submétrico, etc. conectados a través de
un cable serie o mediante comunicación inalámbrica Bluetooth. También
soporta conexión a sistemas de referencia virtuales a través de
GSM/GPRS. El programa incluye numerosas opciones tanto para los trabajos
de mediciones y replanteos tradicionales como para los proyectos de
obras lineales.
Dispositivos Soportados Pocket PC con procesador ARM y sistema operativo Pocket PC
2003/2003 SE ó Windows Mobile 5.x/6.x, o bien Handheld PC con
procesador ARM ó SH4 y sistema operativo Windows CE.NET 4.x ó 5.x.
Receptores Soportados
Marca |
Modelo |
GeoMax |
ZGP800 |
Javad |
Maxor, Triumph-1, Alpha, GISmore |
Leica |
SmartRover, GPS 900 |
Novatel |
Propak-LB, Propak-G2 |
Thales |
Z-Max, Z-FX |
Topcon |
Map-R, GB500, GB1000, Hiper+, HiperPro, GR-3, Legacy E, Legacy H, Hiper GD, Hiper GGD, GMS-2, GRS-1 |
Trimble |
4700, 4800, 5700, 5800, Rx |
Control del GPS
![](https://www.instop.es/software/tcp-gps/tcp-gps1.jpg)

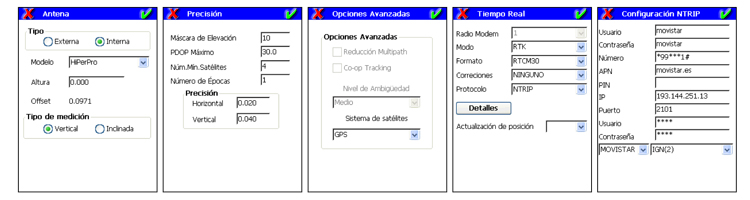

Pueden configurarse los parámetros más importantes de
los receptores GPS, sin necesidad de software adicional. Incluye
configuraciones predefinidas para los diferentes modelos, de forma que
su uso es sencillo y potente a la vez. Se pueden especificar el modo de
operación (base o móvil, tiempo real, estático y cinemático), así como
definir estilos de trabajo personalizables. Los estilos de trabajo permiten especificar las
características de la antena a emplear, la configuración de la radio, el
protocolo de tiempo real, y opciones tan avanzadas como el uso de la
constelación GLONASS, la reducción Multipath y el Coop-Tracking. También
se controlan entre otros parámetros el número de épocas, las
precisiones deseadas, los modos de posición válidos y la grabación para postproceso.
En todo momento se muestra información sobre la calidad de la posición,
precisión horizontal y vertical estimada, número de satélites usados y
detectados, estado de las baterías, indicador de recepción de la radio,
etc.
![](https://www.instop.es/software/tcp-gps/tcp-gps2.jpg)

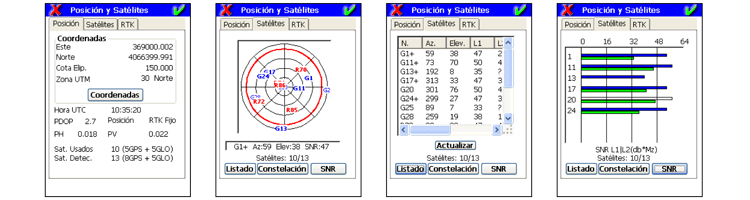

Además se puede obtener información detallada de la posición actual con
coordenadas geodésicas, geocéntricas o proyectadas (UTM, TM ó Lambert), y
gráficos en tiempo real de la constelación de satélites, diagrama de
señal/ruido e información sobre la calidad del enlace de radio,
distancia a la base, porcentaje de ambigüedades resueltas, etc.

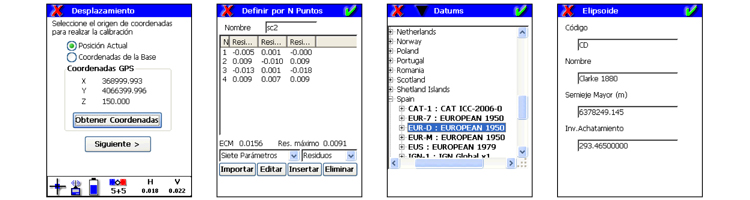

Sistemas de coordenadas Es posible definir sistemas de coordenadas
personalizados para cada proyecto, bien por un sólo punto, un
desplazamiento o por N puntos, mediante una transformación Helmert 2D/3D
o siete parámetros. También es posible asignar los valores numéricos de
una transformación previamente calculada, y aplicarla a un proyecto
generado con otro sistema diferente.
![](https://www.instop.es/software/tcp-gps/tcp-gps3.jpg)
El programa permite definir y editar diferentes tipos de proyecciones, datums y elipsoides, así como elegir el modelo de geoide.
Toma de datos
![](https://www.instop.es/software/tcp-gps/tcp-gps4.jpg)

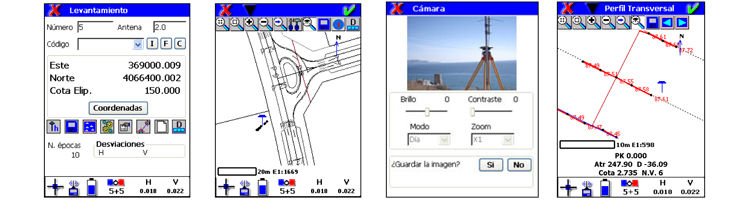

La aplicación dispone de diversos modalidades para
la toma de datos con GPS: manual, punto a punto, continuo por distancia,
tiempo o desnivel, toma de ejes, perfiles longitudinales, perfiles
transversales, estático y cinemático. En cada punto se puede indicar la
altura de antena y el código, y se controla la calidad de la posición
obtenida, las desviaciones y los modos de posición. Mediante una tecla se conmuta a modo gráfico en el
que se muestran los puntos con sus números, cotas o códigos, así como
las uniones de puntos basadas en la base de datos de códigos. Con otro
icono se pueden cambiar rápidamente las especificaciones de calidad y
precisión deseadas. En colectores de datos con cámara incorporada se
permite capturar imágenes y asociarlas a los puntos grabados.
Replanteo
![](https://www.instop.es/software/tcp-gps/tcp-gps5.jpg)

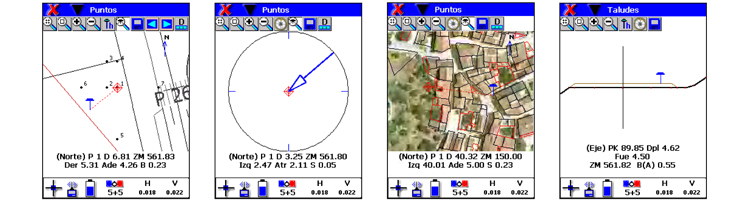

El programa ofrece numerosas opciones para el
replanteo de puntos, carreteras y construcciones geométricas con líneas y
círculos. Los diálogos indican claramente la posición actual y la del
objetivo, permitiendo orientar con respecto al Norte, una base conocida,
el último punto almacenado, el movimiento o el sol. Un sistema de voz
artificial además orienta opcionalmente al usuario sobre la cercanía del
objetivo. Los puntos a replantear se pueden seleccionar gráficamente o
de un fichero de bases o puntos. Para el replanteo de secciones sobre eje existen
diferentes opciones tales como PK y código, PK y desplazamiento y
replanteo de taludes. Se muestra información precisa sobre la distancia
al eje y al perfil, diferencia de cota y gráficos en planta y alzado del
perfil actual. También existen opciones para replantear mallas
rectangulares o por el método del tresbolillo.

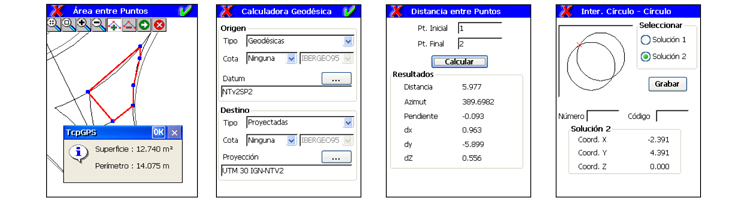

Utilidades Además de las opciones anteriores, el programa ofrece
la posibilidad de calcular distancias y áreas entre puntos, calcular las
coordenadas de un punto sobre un eje en planta y alzado, analizar un
punto sobre un modelo digital, hallar intersecciones entre rectas y/o
círculos, usar la calculadora geodésica, generar una malla de puntos,
etc.
![](https://www.instop.es/software/tcp-gps/tcp-gps6.jpg)

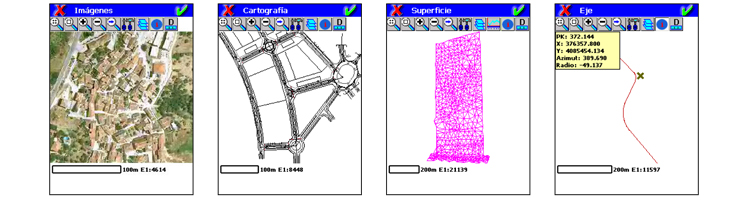

Gestión de ficheros La aplicación trabaja con ficheros ASCII en formato
compatible con TCP – Modelo Digital del Terreno y además incorpora los
conversores de los formatos más habituales en el mercado. Todos los
datos entre el PC y el dispositivo móvil se transmiten de forma muy
sencilla usando Microsoft ActiveSync. Cada proyecto puede contener archivos de bases,
puntos, perfil longitudinal, perfiles transversales, ejes en planta y
alzado, peraltes, superficies, cartografía en DXF e imágenes en formato
JPG, ECW ó JPEG 2000 (con georreferencia), permitiendo al usuario
georreferenciar imágenes, editar y añadir nueva información, así como
dibujarla en pantalla.
![](https://www.instop.es/software/tcp-gps/tcp-gps7.jpg)
