Esta aplicación, realizada en colaboración con SOLTEC, está diseñada para optimizar los trabajos topográficos en proyectos de instalaciones fotovoltaicas. Se definen zonas con criterios de pendientes máximas, diferencias de cota, tolerancias y otros factores, y se ubican diversos tipos de seguidores sobre el terreno.
El proyecto se divide en zonas que pueden gestionarse de forma conjunta o independiente, estableciendo pendientes máximas admisibles, distancias y diferencias de cota entre seguidores solares, así como tolerancias positivas y negativas.

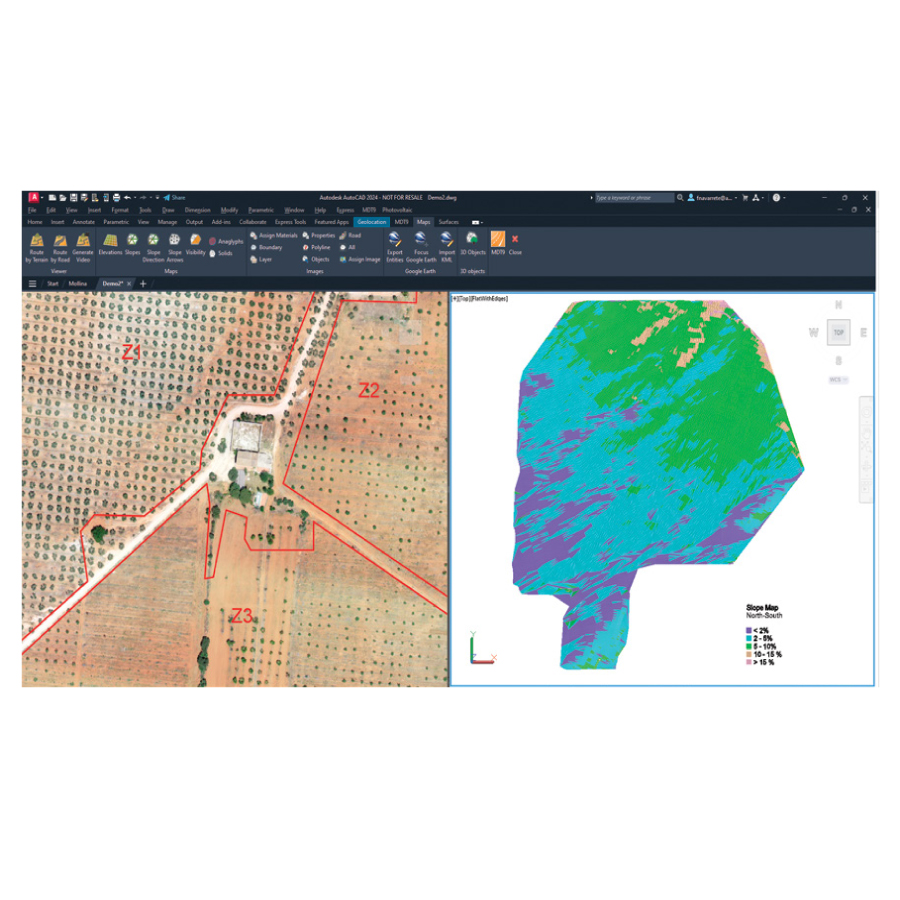

El software permite visualizar el terreno natural en 3D y analizar sus pendientes Norte-Sur o Este-Oeste mediante paletas de colores personalizables y rotulación de valores, además de mostrar los desniveles en planta.
Diseño de la Instalación
Los seguidores solares pueden clasificarse en varios tipos —monofilas, bifilas, articulados y flexibles—, especificando propiedades como marca y modelo, dimensiones físicas, ubicación, tipos de soportes, número de paneles y potencia.

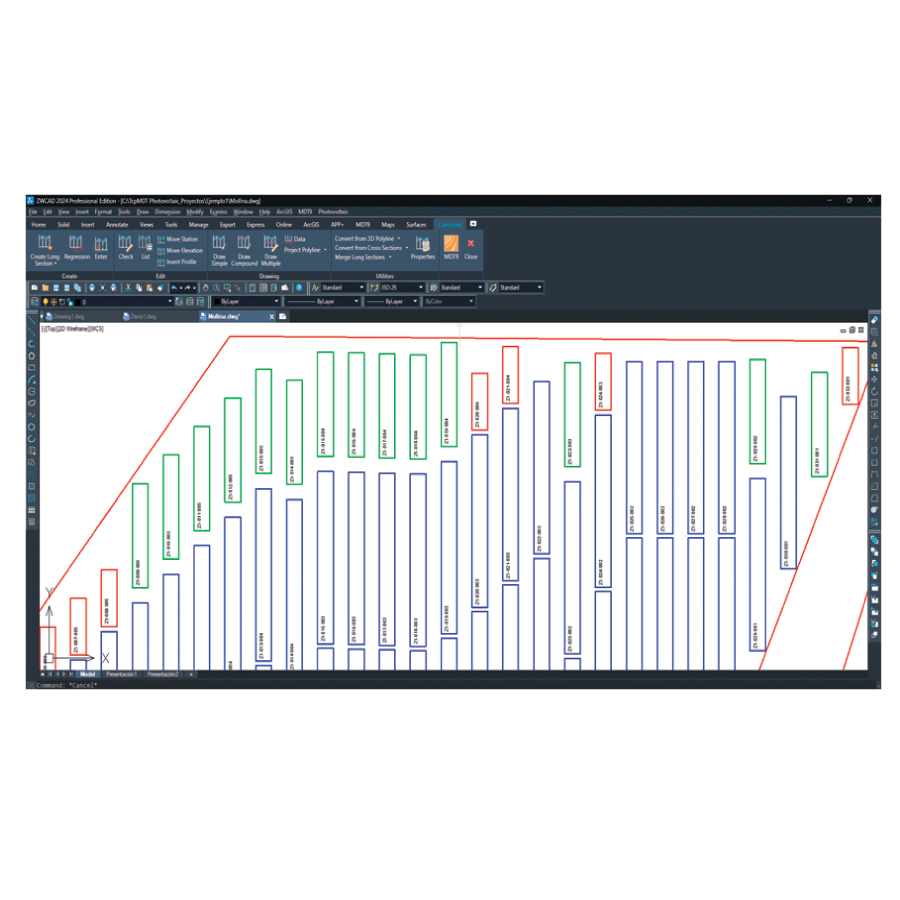

La distribución sobre el terreno puede realizarse de forma asistida o convirtiendo objetos de un dibujo CAD. Los seguidores y soportes se numeran automáticamente y pueden vincularse con referencias externas.
Cálculo y Optimización
Para cada seguidor solar se realiza un análisis de pendientes longitudinales y transversales, con el fin de ajustar la mejor rasante según los parámetros y tolerancias definidos en el proyecto.

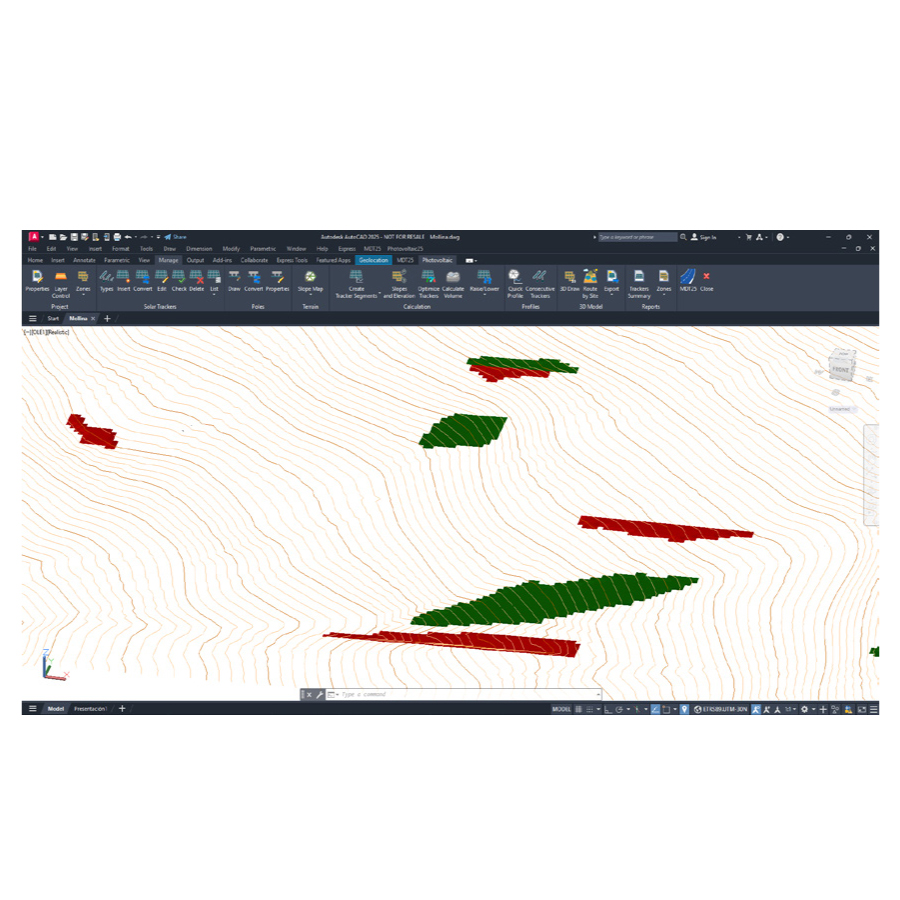

La optimización ajusta automáticamente las diferencias de cota que superen los umbrales establecidos, e incluye herramientas interactivas para resolver incidencias relacionadas con pendientes, saltos entre seguidores solares y otros aspectos.
Una vez revisadas las incidencias, se genera un modelo de suelo final que optimiza al máximo el movimiento de tierras.
Resultados
tcpMDT Photovoltaic permite generar informes completos de zonas, seguidores solares y soportes, tanto en formato resumido como detallado. Estos informes pueden exportarse a Excel y otros formatos, o enviarse a colectores de datos para el replanteo en campo mediante GNSS o estación total.
Aplicación base: TcpMDT Professional 25 (julio 2025 o posterior)
CAD
AutoCAD® (64 bits): versiones 2019 hasta 2026
BricsCAD® BIM/Pro/Ultimate (64 bits): versiones 19 hasta 25
GstarCAD® Professional (64 bits): versiones 2023 hasta 2025
progeCAD® Professional (64 bits): versión 2025
ZWCAD® Professional/Enterprise (64 bits): versiones 2019 hasta 2026
Sistema operativo: Windows 10 y 11 en arquitectura x64
Periféricos: Ratón de 3 botones + rueda o dispositivo señalador
Tarjeta gráfica: 1280×720 píxeles, compatible con OpenGL 3.3 o superior Recomendado: chipset Nvidia o ATI
Disco: 10 GB de espacio libre
Memoria: Mínima 8 GB
Nota (1): Esta información es puramente orientativa. Se recomienda consultar las especificaciones de los respectivos fabricantes, así como la sección de requisitos de tcpMDT en la página web www.aplitop.com.
