Convergencias en túnel utilizando sensores inalámbricos Senceive
La medición de convergencias en túnel mediante distanciómetros inalámbricos es un método muy eficaz para detectar deformaciones con claridad, incluso cuando otros métodos de auscultación todavía no muestran indicios.
Nuestros clientes destacan la facilidad de instalación de los sensores, la calidad de los datos obtenidos y la fiabilidad del sistema.
INSTOP es líder en venta y alquiler de sistemas de auscultación de movimientos con sensores inalámbricos.
El desafío
Como parte del ambicioso Corredor Mediterráneo de España, se estaban rehabilitando varios túneles en desuso. El operador español de infraestructuras ferroviarias, ADIF, designó al contratista principal Dragados para mejorar tres túneles, incluido el túnel ferroviario de 810 metros entre Martorell y Castellbisbal. La estructura de mampostería había estado en desuso desde la década de 1980 y requería un revestimiento con 4.500 metros cúbicos de hormigón proyectado, la instalación de electrificación mediante línea aérea y el rebaje de la cota de la vía.
Con el fin de proteger la estructura y al personal durante los trabajos de construcción, era necesario un programa de monitorización fiable y preciso, pero un enfoque convencional mediante métodos de topografía óptica no era una opción debido a las características del emplazamiento:
- No hay energía eléctrica en el túnel, que se encuentra en una ubicación remota.
- Actividad de construcción en curso y uso de maquinaria pesada.
- No era posible utilizar un sistema de estación total automatizada para la monitorización convencional debido a la falta de línea de visión.
Solución
El equipo de construcción requería una monitorización continua del movimiento en tiempo real, las 24 horas del día y los 7 días de la semana. Se encargó a los especialistas de INSTOP proporcionar una solución de monitorización remota inalámbrica de Senceive.

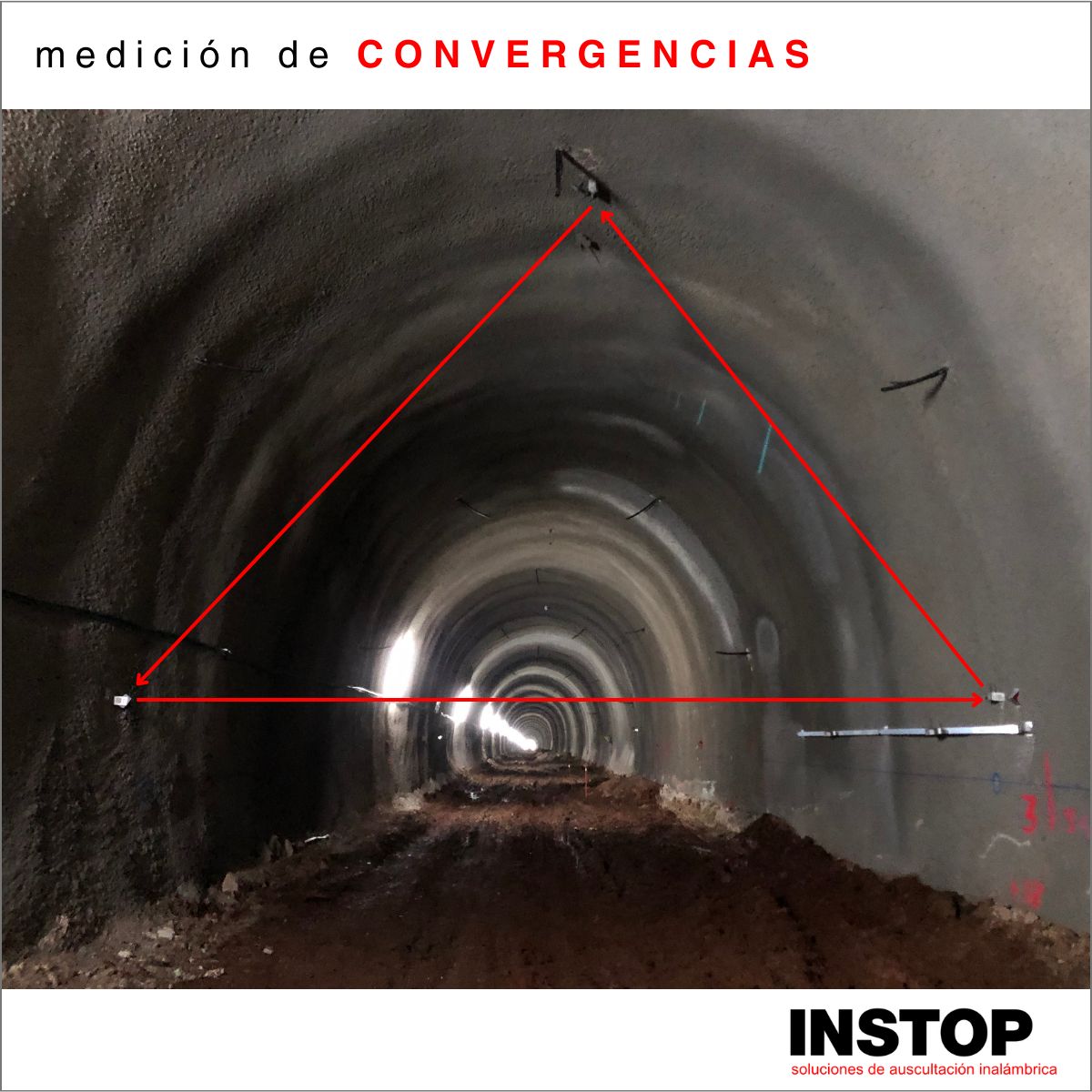

La solución consistió en una combinación de sensores de inclinación y sensores ópticos de desplazamiento (ODS) para detectar movimiento rotacional y convergencia.
El método de ODS fue novedoso en esta aplicación y ofrece varias ventajas sobre las técnicas láser u ópticas.
Los datos de los diversos sensores se transferían desde el sitio a través de una puerta de enlace GeoWAN ubicada fuera del túnel. Ante la falta de suministro eléctrico de red, una ventaja frente a otras tecnologías fue la posibilidad de alimentar el sistema mediante paneles solares.
De fácil instalación para personal no especialista, suficientemente resistente para durar muchos años sin mantenimiento y sin cables que interfieran con otras infraestructuras, el sistema de monitorización remota inalámbrica de Senceive ha demostrado ser una solución eficaz.
El resultado
Los responsables del proyecto pudieron observar cambios en la sección transversal del túnel a partir de un flujo continuo de datos en tiempo real, las 24 horas del día y los 7 días de la semana. La construcción del revestimiento de hormigón proyectado y el rebaje de la vía pudieron continuar de manera segura y eficiente, con las garantías que ofrecía la monitorización.
La solución resultó muy rentable para el cliente, ya que se proporcionó mediante un contrato de alquiler de cuatro meses.
Las instalaciones se realizaron en tiempo récord a una velocidad de 4 secciones por hora (3 nodos por sección) o 100 m por hora, un túnel completo en un día de trabajo.
Senceive ganó el premio de Instrumentación y Monitorización en los New Civil Engineer Tunnelling Awards 2020 por el uso de su tecnología de sensor óptico de desplazamiento en este exigente proyecto.
