CLIENT: FGC - FERROCARRILS DE LA GENERALITAT DE CATALUNYA / INFRATec
Vam assessorar el nostre client sobre els materials necessaris per fer la instal·lació i vam verificar la presa de dades perquè estiguessin disponibles per al client final.

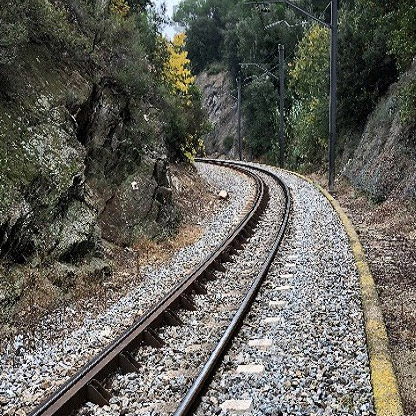

Es tracta d’una corba tancada de 105 m de radi i 300 m de longitud. Interessava conèixer en detall el comportament de la via durant el període d’estiu, quan les temperatures arriben a valors més alts.
En concret, calia conèixer el desplaçament i la tensió dels carrils, així com la temperatura ambient i la del carril.
Era necessari un sistema de fàcil muntatge i desmuntatge, ja que el període previst de treball era de només tres mesos.
El grup de sensors de desplaçament s’havia de muntar en una zona estable externa, mentre que la resta de sensors anirien sobre les pròpies vies i travesses.
Senceive va proporcionar el sistema de monitorització, que constava de 14 nodes combinats amb sensors d’inclinòmetre triaxial, distanciòmetre i temperatura, tots ells d’alta resolució.
Es van instal·lar als pals de catenària amb suports flexibles i regulables, per aconseguir una instal·lació estable, ràpida i de fàcil recuperació.
A més, es van instal·lar dos nodes de temperatura i quatre sensors de tensió, tots aquests col·locats directament sobre el carril, amb els corresponents nodes situats sobre les travesses i fixats amb adhesiu.
Finalment, es va instal·lar un mòdem alimentat amb un panell solar, també sobre un pilar de catenària.
Els sensors i els nodes funcionen de manera autònoma, amb una bateria interna amb una durada de fins a 15 anys i transmissió de dades sense cables mitjançant el sistema propi de Senceive. Les dades, recollides cada 30 minuts, un cop rebudes pel mòdem, es transmeten al núvol per visualitzar-les al visor WebMonitor.
El sistema es va instal·lar de manera senzilla, ràpida i eficient, sense interrupció de la circulació.
Es van recopilar les dades programades per modelar, segons la planificació establerta, el moviment i la tensió de les vies i correlacionar-los amb els canvis de temperatura.
