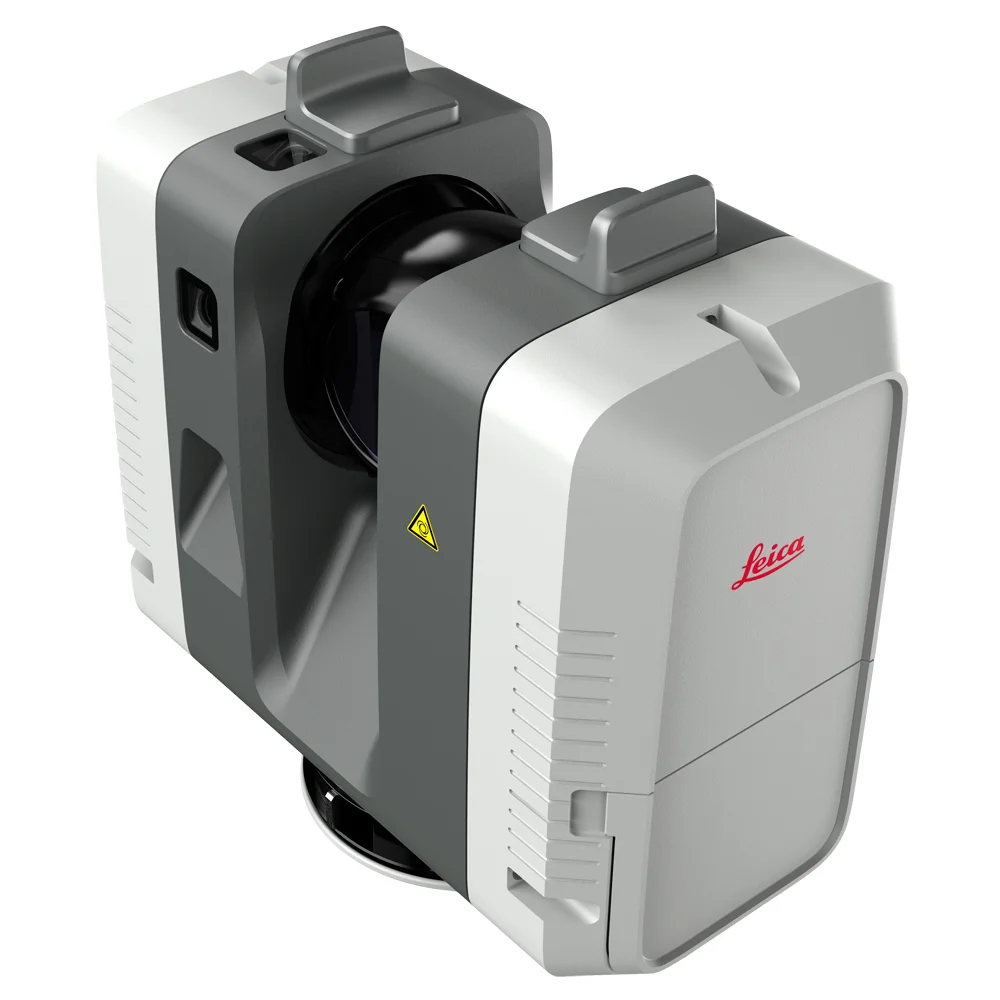

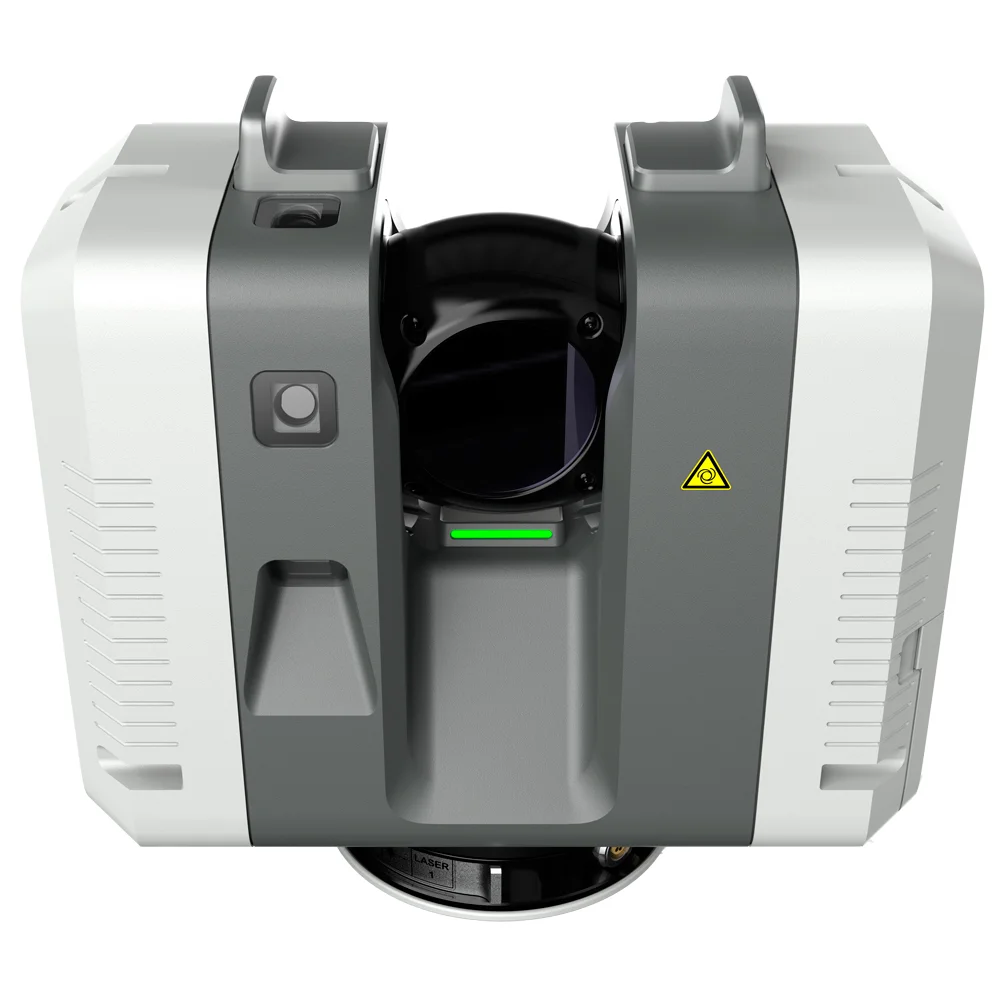

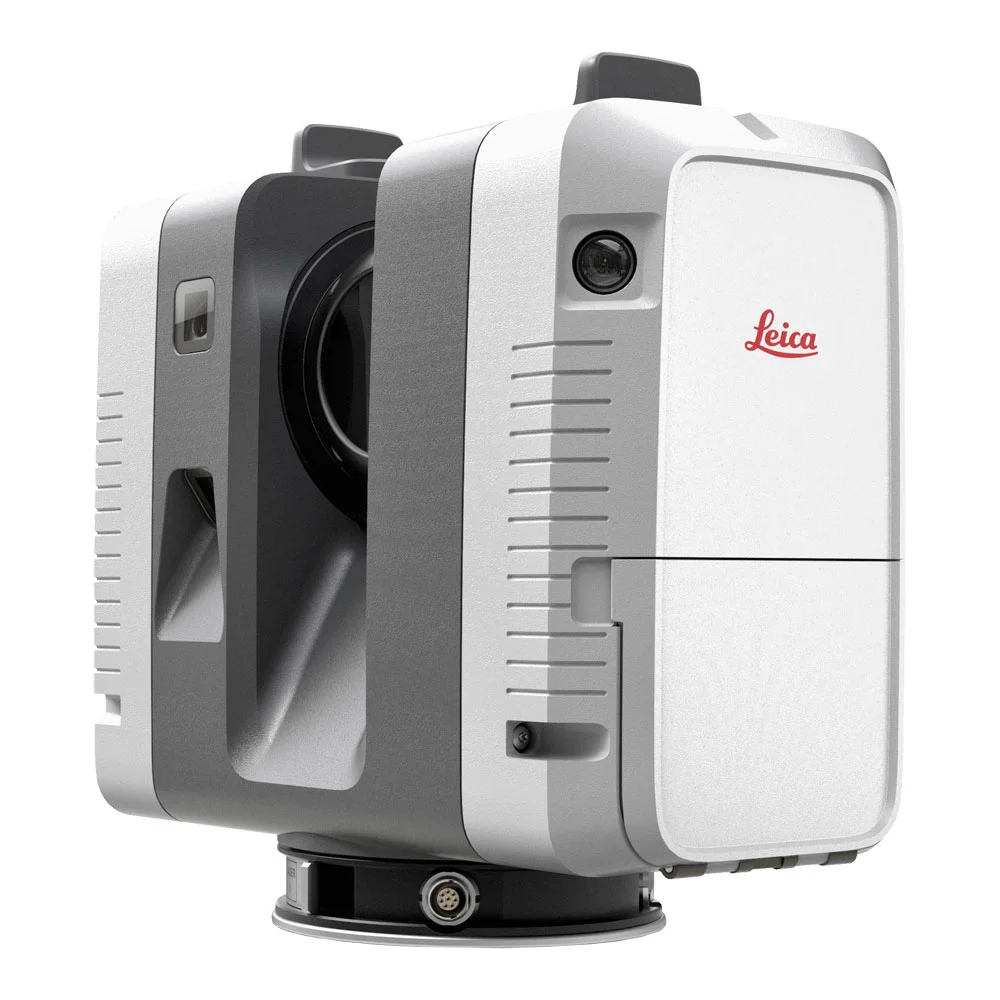

La solución de captura de la realidad 3D Leica RTC360 permite a los usuarios documentar y capturar sus entornos en 3D, mejorando la eficiencia y la productividad en el campo y en la oficina a través de hardware y software rápidos, fáciles de usar, precisos y portátiles. El escáner láser 3D RTC360 es la solución para que los profesionales manejen las complejidades del proyecto con representaciones 3D precisas y fiables y descubran las posibilidades de cualquier entorno.
En Instop contamos con el mayor parque de escáneres 3D disponibles para alquiler. Equipos con la última tecnología disponible y entrega urgente. Nuestros técnicos especializados le asesorarán y le darán soporte técnico especializado. Le acompañamos en la elección que necesita para la realización de sus nubes de puntos. Leica cuenta con la gama más amplia de escáneres 3D que se adaptan a cada necesidad. Contamos con tres grandes grupos de productos:
La solución de captura de la realidad 3D Leica RTC360 permite a los usuarios documentar y capturar sus entornos en 3D, mejorando la eficiencia y la productividad en el campo y en la oficina a través de hardware y software rápidos, fáciles de usar, precisos y portátiles. El escáner láser 3D RTC360 es la solución para que los profesionales manejen las complejidades del proyecto con representaciones 3D precisas y fiables y descubran las posibilidades de cualquier entorno.
Realmente portátil, totalmente automatizada, intuitiva y diseñada para la máxima productividad, la solución RTC360 combina eficientemente el RTC360, un escáner láser 3D de alto rendimiento, la aplicación para dispositivo móvil Leica Cyclone FIELD 360 que registra automáticamente los escaneos en tiempo real, y el Leica Cyclone REGISTER 360, un software de oficina que le permite integrar perfectamente su modelo 3D a su flujo de trabajo.
Escanee y capture la realidad, incluyendo imágenes de alto rango dinámico (HDR), en menos de dos minutos.
Graba automáticamente sus movimientos de una estación a otra para pre-registrar sus escaneos en el campo sin necesidad de intervención manual alguna.
Enriquezca su captura de datos con etiquetas de información que ilustran todos los detalles para una mejor planificación, reflejan la realidad del sitio y permiten que su equipo de trabajo obtenga un verdadero conocimiento de la situación.
Rápido
El escáner láser Leica RTC360 acelera la captura de realidad 3D hasta límites nunca vistos. Con una tasa de medición de hasta 2 millones de puntos por segundo y sistema de imágenes HDR avanzado, la creación de nubes de puntos 3D en color puede completarse en menos de 2 minutos. Además, el registro de campo automatizado sin diana (basado en tecnología VIS) y la eficiente transferencia de datos automatizada desde la obra a la oficina reduce el tiempo empleado sobre el terreno, maximizando la productividad.
Ágil
Pequeño y ligero, el diseño portátil y el trípode abatible del escáner Leica RTC360 significa que es suficientemente compacto para caber en la mayoría de las mochilas, por lo que puede llevarse a cualquier parte. Una vez está sobre el terreno, su sencillo funcionamiento de un solo botón permite un escaneo fácil y sin problemas.
La baja cantidad de datos de ruido permite obtener mejores imágenes. El resultados son escaneos nítidos de alta calidad con un gran nivel de detalle que pueden utilizarse sin más procesamiento en una amplia gama de aplicaciones. Combinado con el software Cyclone FIELD 360 para un registro automatizado sobre el terreno, el escáner Leica RTC360 proporciona una excelente precisión que puede comprobarse en la obra.
Registro previo en el campo
Como parte de la solución de captación de realidad 360 de Leica Geosystems, la aplicación de alto rendimiento para dispositivos móviles Leica Cyclone FIELD 360 es el mejor acompañante sobre el terreno para el escáner láser 3D. Con su intuitiva interfaz de usuario, su control de escaneo remoto y su pantalla para nubes de puntos sobre el terreno, la navegación es una extraordinaria experiencia de usuario, incluso para los más inexpertos.
Descubre el poder del escaneo
El escáner láser 3D RTC360 registra automáticamente el movimiento de una estación a otra para examinar los datos de escaneo directamente en el campo.
La solución de captura de realidad 3D: Leica RTC360 combina un escáner láser de alto rendimiento y una aplicación para dispositivos móviles para capturar y registrar previamente los escaneos en tiempo real.
La meta de Geosystems es impulsar la eficiencia y aumentar la productividad en el campo y en la oficina a través de mejoras en todo el flujo de trabajo, incluidas las soluciones de hardware y software.
Especificaciones técnicas Leica RTC360
Característica
Leica RTC360
GENERAL
Escáner láser 3D
Escáner láser 3D de alta velocidad con sistema integrado de imágenes esféricas HDR y sistema inercial visual (VIS) para el registro en tiempo real.
RENDIMIENTO
Adquisición de datos
Menos de 2 minutos para un escaneo a cúpula completa e imagen esférica HDR a una resolución de 6 mm a 10 m.
Registro en tiempo real
Alineación automática de la nube de puntos basada en el seguimiento en tiempo real del movimiento del escáner entre estacionamientos mediante el sistema inercial visual (VIS), con una unidad de medición inercial mejorada mediante vídeo.
Escaneo doble
Eliminación automática de objetos en movimiento.
Comprobación y ajuste
Procedimiento de campo sin dianas para comprobar y corregir los parámetros angulares.
ESCANEO
Medición de distancias
Medición de alta velocidad y dinámica del tiempo de vuelo mejorada mediante la tecnología Waveform Digitising (WFD).
Clase de láser
Clase 1, conforme a CEI 60825-1:2014. Longitud de onda: 1550 nm (invisible).
Campo visual
360° horizontal / 300° vertical
Alcance
De 0,5 m a 130 m
Velocidad
Hasta 2.000.000 de puntos por segundo
Resolución
3 ajustes seleccionables por el usuario: 3 / 6 / 12 mm a 10 m.
Precisión*
Precisión angular: 18″ Precisión del alcance: 1,0 mm + 10 ppm Precisión de puntos 3D:
1,9 mm a 10 m
2,9 mm a 20 m
5,3 mm a 40 m
Nivel de ruido* **
0,4 mm a 10 m
0,5 mm a 20 m
IMÁGENES
Cámara
Sistema de 3 cámaras de 36 MP que captura datos brutos de 432 MPx para una imagen esférica calibrada de 360° × 300°.
Velocidad de captura de imágenes
1 minuto para una imagen esférica HDR completa en cualquier condición lumínica.
Alto rango dinámico (HDR)
Automático, con 5 exposiciones.
SENSORES DE NAVEGACIÓN
Sistema inercial visual
Sistema de medición inercial mejorado con vídeo para seguir en tiempo real el movimiento de la posición del escáner en relación con el estacionamiento anterior.
Inclinación
Basada en IMU. Precisión: 18″ para estacionamientos de abajo a arriba y de arriba a abajo con una inclinación de ±10°.
Sensores adicionales
Altímetro, brújula y GNSS.
MANEJO

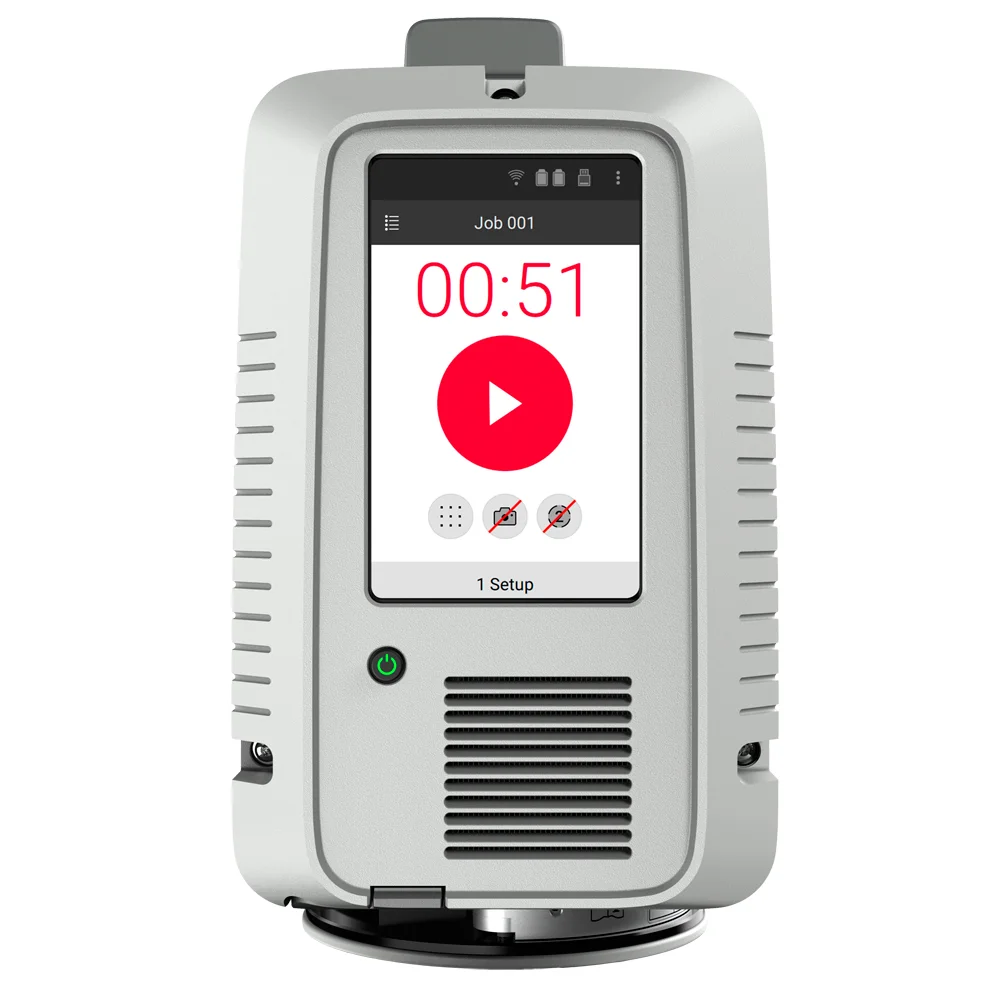

Control en el escáner
Control mediante pantalla táctil con el dedo. Pantalla gráfica a todo color WVGA de 480 × 800 píxeles.
Dispositivos móviles
Aplicación Leica Cyclone FIELD 360 para tablets y smartphones iOS y Android, con las siguientes funciones:
Control remoto de las funciones de escaneo.
Visualización de datos 2D y 3D.
Etiquetado.
Alineación automática de escaneos.
Conectividad inalámbrica
Wireless LAN integrada (802.11 b/g/n).
Almacenamiento de datos
Leica MS256: memoria flash intercambiable de 256 GB, USB 3.0.
DISEÑO Y CARACTERÍSTICAS FÍSICAS
Carcasa
Marco de aluminio y cubiertas laterales.
Dimensiones
120 × 240 × 230 mm (4,7 × 9,4 × 9,1 pulgadas)
Peso
5,35 kg / 11,7 lb, nominal, sin baterías.
Mecanismo de montaje
Montaje rápido en un soporte de 5/8" sobre un trípode ligero. Adaptador de base opcional y adaptador de base para prospección disponible.
ALIMENTACIÓN
Batería interna
2 baterías internas recargables de iones de litio Leica GEB364. Duración: generalmente hasta 4 horas. Peso: 340 g por batería.
Alimentación externa
Adaptador Leica GEV282 AC.
MEDIO AMBIENTE
Temperatura de operación
De -5 °C a +40 °C
Temperatura de almacenamiento
De -40 °C a +70 °C
Operación a bajas temperaturas****
De -10 °C a +40 °C
Protección contra polvo y humedad***
IP54, conforme a CEI 60529.
Todas las especificaciones de precisión se proporcionan con un nivel del 68 % conforme a la Guía para la expresión de la incertidumbre de medida (JCGM100:2008), a menos que se indique lo contrario.
* Con un albedo del 89 %.
** Para mediciones de un solo disparo.
*** Para estacionamientos de abajo a arriba y de arriba a abajo con una inclinación de ±15°.
**** La operación en extensión de baja temperatura es posible hasta -10 °C si la temperatura interna es igual o superior a -5 °C cuando está encendido. Para mediciones prolongadas a baja temperatura, se recomienda seguir los procedimientos de control de calidad.
Ficha técnica 872754es, edición 04.22. Todas las especificaciones están sujetas a cambios sin previo aviso.
