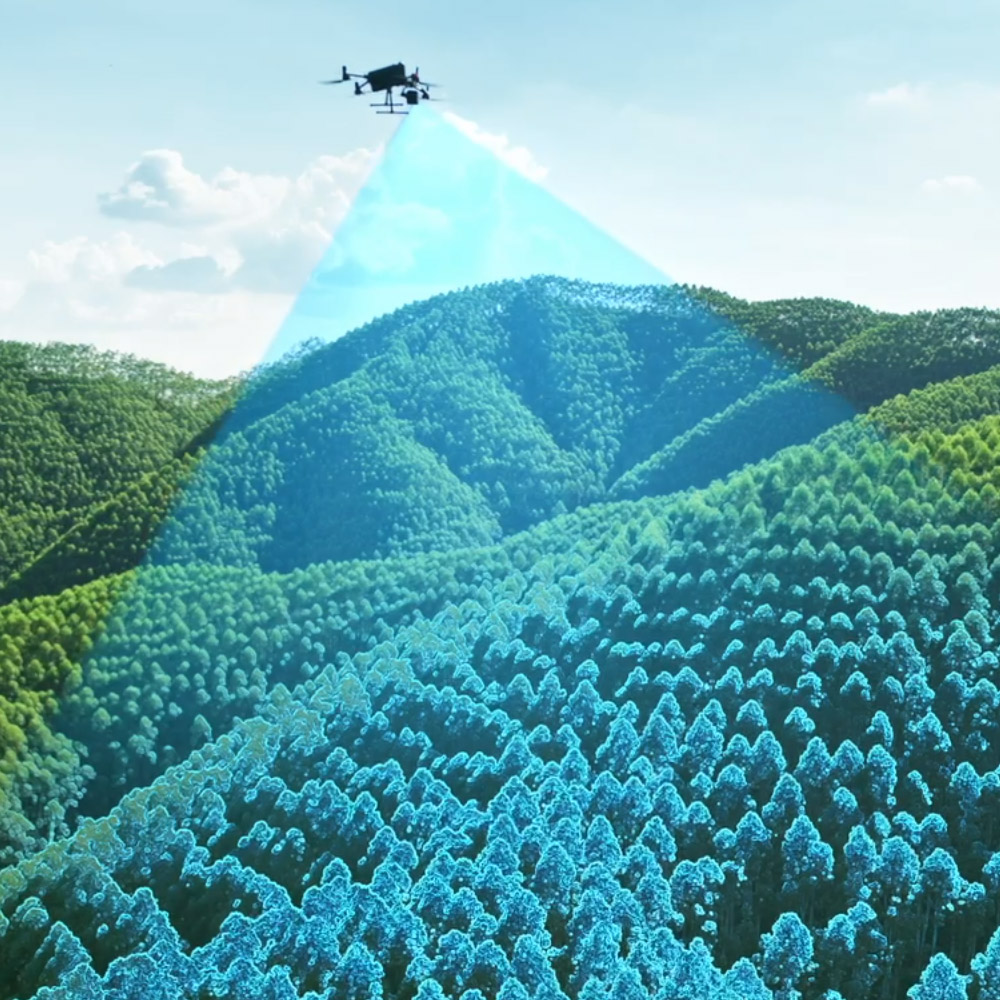

Largo alcance, amplia cobertura

Zenmuse L3 alcanza un rango máximo de detección de 950 m [1] a una frecuencia de pulso de 100 kHz, que se probó bajo una luz ambiental de 100 klx y en objetos con una reflectividad del 10 %. La frecuencia de pulso ajustable da lugar a una salida de potencia flexible y permite una adaptación óptima a diferentes escenarios operativos Las altitudes de vuelo típicas de 300 a 500 m amplían significativamente [3] la cobertura en un solo vuelo y aumentan la eficacia cartográfica.

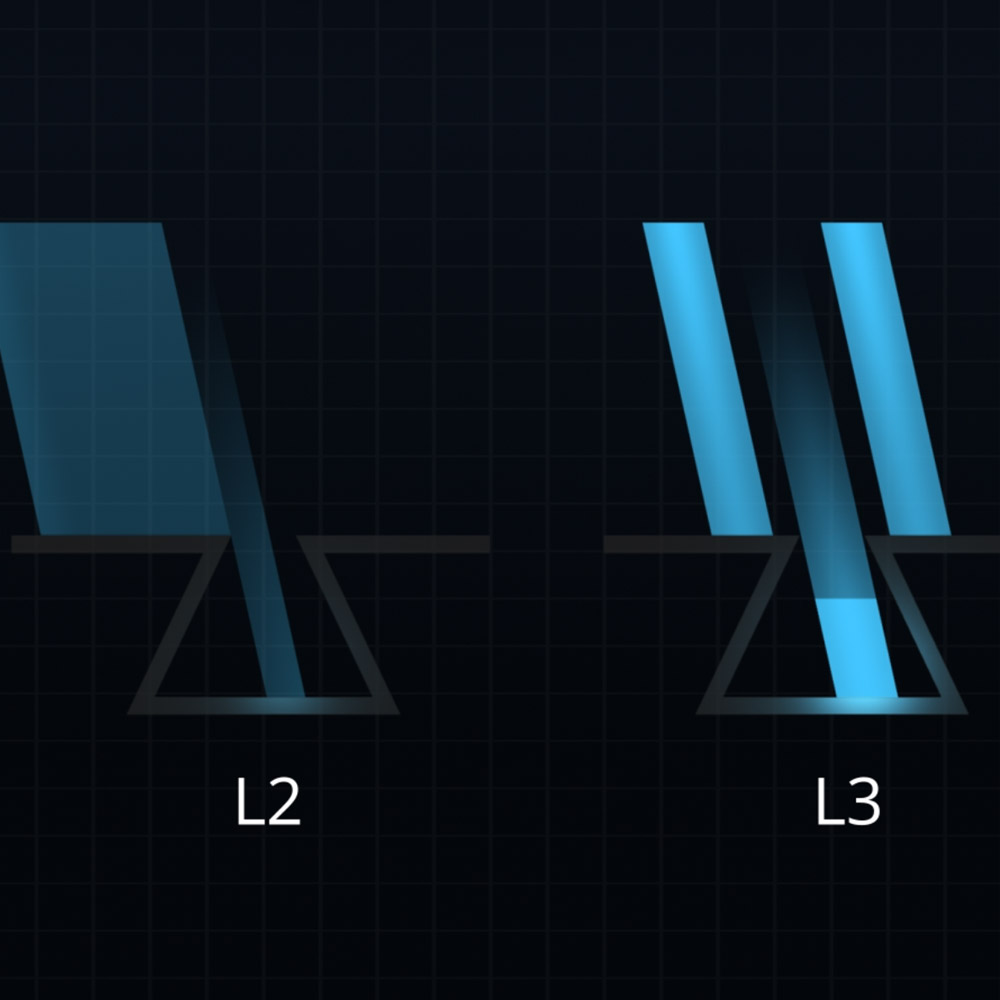

Punto pequeño, gran energía

Con una divergencia del rayo láser de solo 0.25 mrad (1/e²), el tamaño del punto en el mismo rango equivale aproximadamente a una quinta parte del de Zenmuse L2, lo que permite detectar objetos más pequeños como líneas eléctricas y ramas. Una mayor densidad de energía genera una capacidad de penetración más fuerte, lo que incrementa significativamente la densidad de puntos en el suelo bajo la vegetación y permite una reconstrucción de alta precisión de terrenos y estructuras complejos.

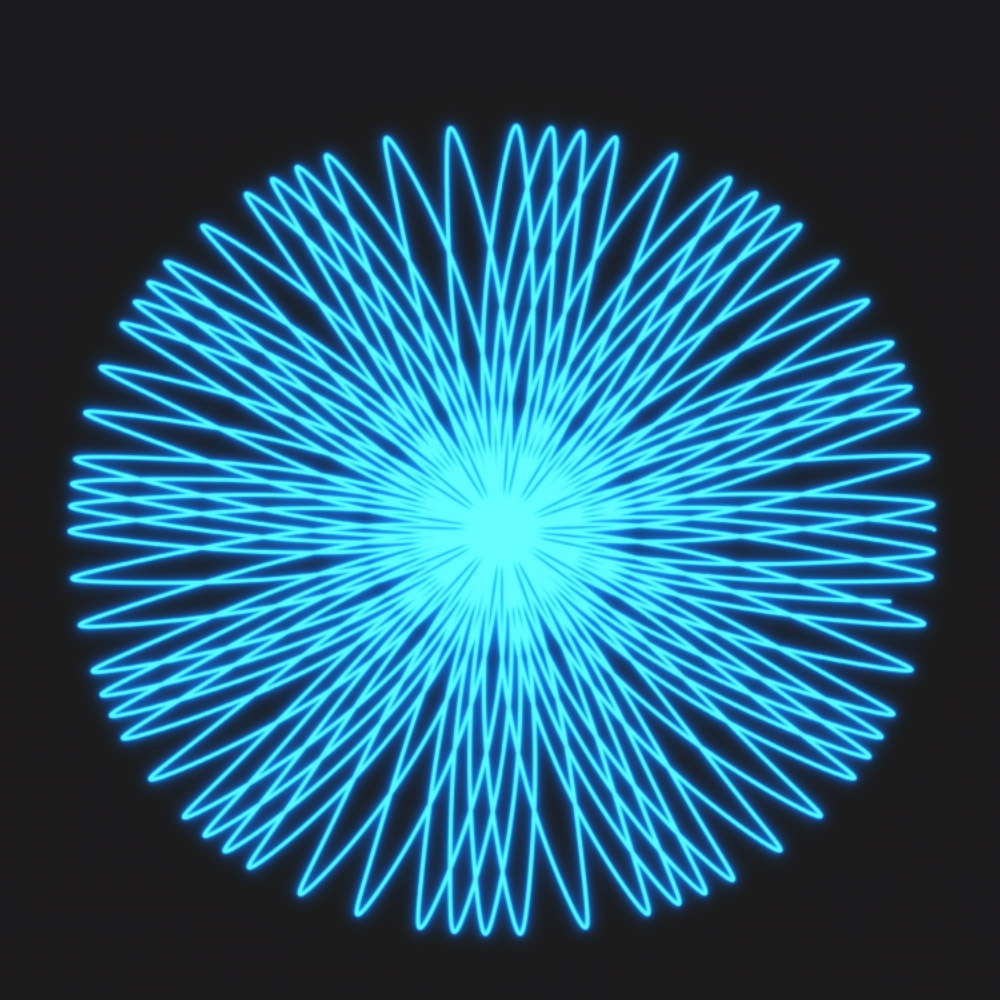

Modos de escaneo

Admite los modos de escaneo lineal, en forma de estrella y no repetitivo para diferentes escenarios operativos:
• Lineal: logra una distribución de nube de puntos más uniforme, ideal para la cartografía de terrenos de alta precisión.
• Forma de estrella: equilibra la precisión con varios ángulos de escaneo y capacidad de penetración, ideal para bosques o entornos urbanos densos.
• No repetitivo: ofrece varios ángulos de escaneo y una cobertura más amplia, optimizados para inspecciones de líneas eléctricas y otros estudios estructurales complejos.

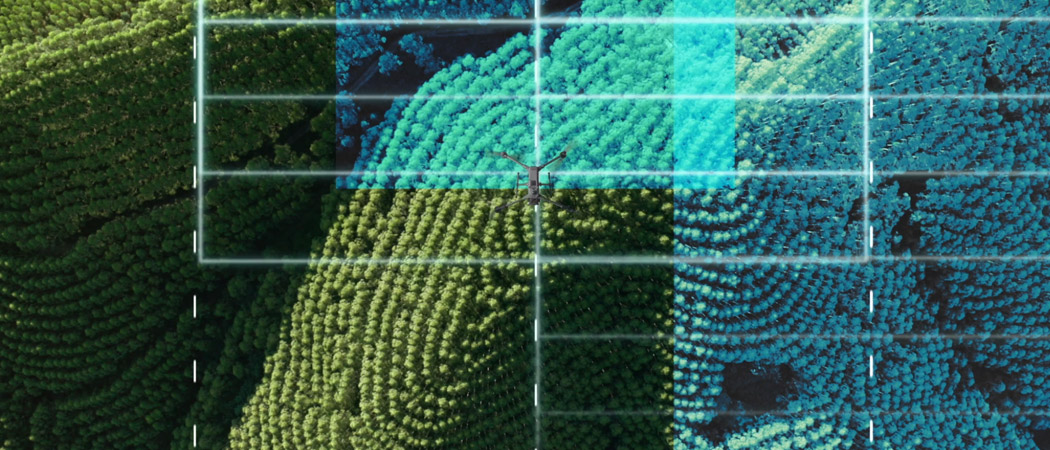

Frecuencia de pulso alta, retornos múltiples

Con una frecuencia máxima de emisión de pulsos láser de 2 millones de pulsos por segundo y compatibilidad con hasta 16 retornos [4], Zenmuse L3 ofrece una reconstrucción espacial de alta precisión. La densidad de la nube de puntos y la capacidad de penetración pueden ajustarse para satisfacer distintas necesidades, que van desde cartografía de alta precisión hasta entornos complejos.

1. a. Definición de rango: el rango se define como la distancia a la que se detecta el 50 % de los pulsos láser emitidos. Si un rayo láser alcanza a más de un objetivo, se divide la potencia total del transmisor del láser y se reduce el posible alcance.
b. Condiciones de prueba: luz ambiental de 100 klx, dentro del área central del FOV, utilizando un objetivo plano con un tamaño mayor que el diámetro del haz láser, un ángulo de incidencia perpendicular y una visibilidad atmosférica de 23 km.
c. El alcance máximo de detección es de 900 m por defecto. Para un alcance mayor, ponte en contacto con el servicio de asistencia de DJI o con un distribuidor autorizado.

2. Cuando se combina con DJI Matrice 400, Zenmuse L3 puede lograr una cobertura de cartografía diaria de hasta 100 km² (terreno plano, 300 m de altitud de vuelo en nadir, 20 % de solapamiento lateral, velocidad de vuelo de 17 m/s y un tiempo de vuelo efectivo total de 6 horas).

3. El límite de altitud de vuelo varía en distintos países o regiones. Asegúrate de volar a las altitudes indicadas por las leyes y normativas locales.

4. El soporte para 16 retornos tiene un límite de frecuencia de emisión de pulsos láser de 100 kHz y 350 kHz.

5. Probado a 150 m con una temperatura ambiente de 25 °C (77 °F) y una reflectividad del objeto del 80 %. Los resultados reales pueden variar en función del entorno y las condiciones operativas. Los datos son solo de referencia.

6. Medido en las siguientes condiciones en un entorno de laboratorio de DJI:
a. El campo contenía objetos con características angulares evidentes. DJI Matrice 400 se conectó a una estación multifunción D-RTK 3 calibrada en posición. La ruta de vuelo se planificó utilizando la función de ruta de área de DJI Pilot 2 (con la calibración de IMU activada) y escaneo lineal. La velocidad de vuelo se fijó en 15 m/s, la inclinación del estabilizador en −90° y cada segmento recto de la ruta de vuelo fue menor de 3300 m.
b. Uso de puntos de control en terreno duro expuesto que cumplen con el modelo de reflexión difusa.
c. Se usó DJI Terra para realizar el posprocesamiento con la función Optimizar precisión de nube de puntos activada.

7. Para obtener información sobre los métodos de cálculo detallados, consulta el manual de usuario disponible en la página de descargas del sitio web oficial de DJI Zenmuse L3.

8. Los planes de servicio ofrecidos en distintos países o regiones pueden variar. Para obtener más información, consulta a tu distribuidor local autorizado. Reparaciones sin coste alguno: disfruta de reparaciones gratuitas dentro del alcance y límite de la cobertura; cobertura para toda tu flota: la cobertura compartida puede extenderse a otros dispositivos DJI Enterprise vinculados a DJI Care Enterprise Plus dentro del mismo periodo de tiempo (30 días naturales) tras la primera activación y vinculación; envío sin coste alguno: disponible en regiones cubiertas por DJI Care Enterprise. Los usuarios se hacen responsables de los costes adicionales, incluidos los aranceles aduaneros y de logística, en los que se incurra más allá del alcance de la cobertura. Para conocer la cobertura específica de los componentes, consulta la política de servicio posventa en la sección Soporte del sitio web oficial de DJI.

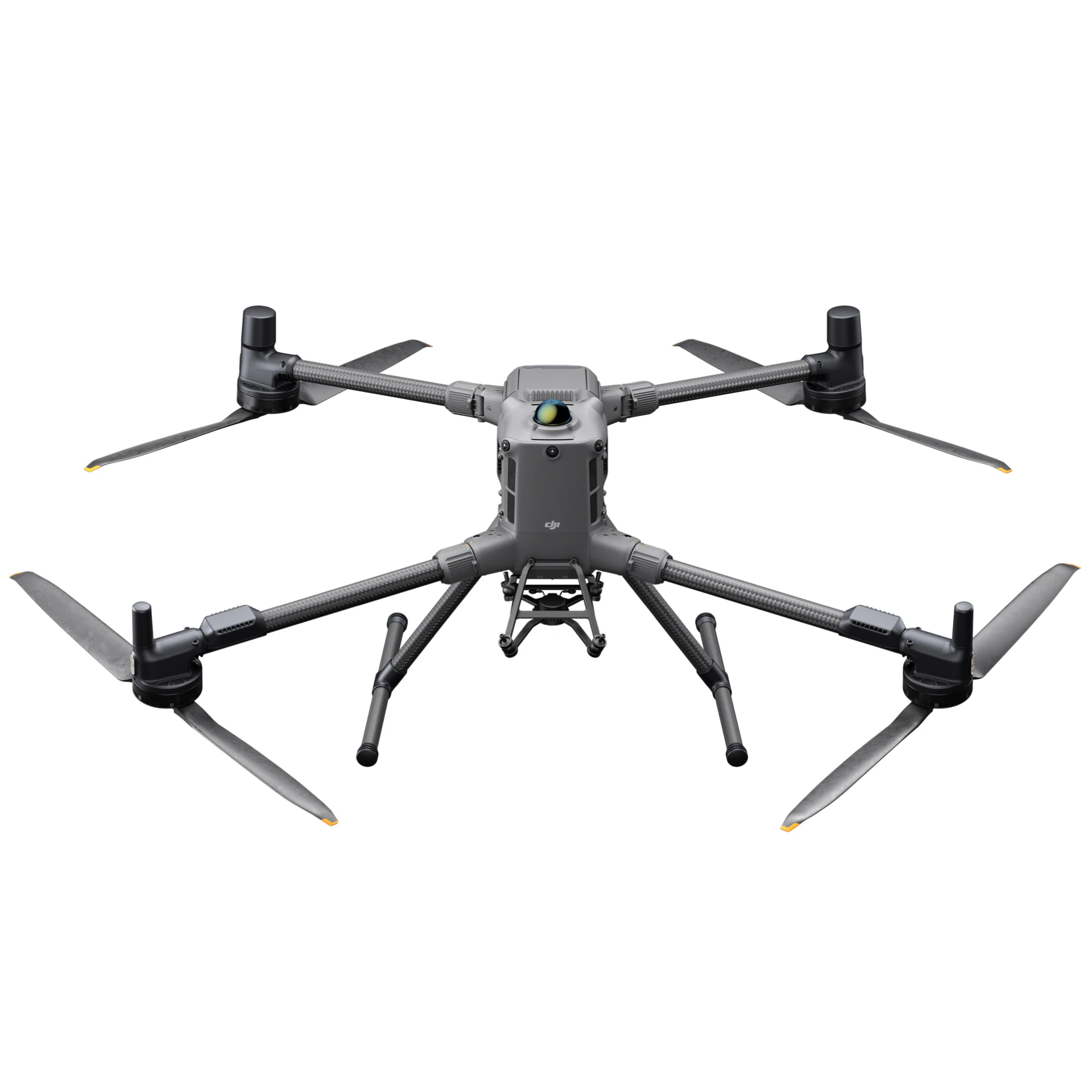

Tiempo de vuelo extendido, rendimiento de alta velocidad

Las capacidades de vuelo de Matrice 400 son excepcionales, ya que ofrecen hasta 59 minutos de tiempo de vuelo hacia adelante incluso con carga, y hasta 53 minutos de duración de vuelo estacionario [6]. Estas capacidades lo convierten en una herramienta confiable para operaciones continuas de larga duración como búsqueda y rescate, extinción de incendios y mapeo a gran escala. También puede evitar grandes obstáculos [3] como edificios y montañas a velocidades de vuelo de hasta 25 m/s.

Capacidad de carga para varios instrumentos, en múltiples escenas

La fuerte capacidad de carga de instrumentos de Matrice 400 le permite satisfacer fácilmente las exigencias de una amplia gama de aplicaciones. Con una capacidad máxima de carga de instrumentos de 6 kg [2], Matrice 400 permite cambiar sin problemas entre un solo estabilizador inferior [8] y dos estabilizadores inferiores [8]. También cuenta con un tercer conector de estabilizador en la parte inferior para mayor flexibilidad. La aeronave está equipada con 4 puertos E-Port V2 externos [7], que permiten montar hasta 7 instrumentos al mismo tiempo.

Serie Zenmuse H30 [8]

La serie Zenmuse H30 integra cinco módulos principales: una cámara gran angular, una cámara con zoom, una cámara térmica infrarroja, un telémetro láser y una luz NIR auxiliar. Mediante innovadores algoritmos inteligentes, revoluciona los estándares de percepción y de imagen, y trasciende las limitaciones de la visión, tanto de día como de noche.

Zenmuse L2 [8]

Zenmuse L2 integra un LiDAR basado en fotogramas, un sistema de IMU de desarrollo propio de alta precisión y una cámara de mapeo RGB con CMOS 4/3 que permiten a las plataformas de vuelo de DJI obtener datos geoespaciales de forma más precisa, eficiente y fiable.

Zenmuse P1 [8]

Zenmuse P1 incluye un sensor de fotograma completo con objetivos de enfoque fijo intercambiables en un estabilizador de 3 ejes. Diseñada para misiones de vuelo de fotogrametría, lleva la eficiencia y la precisión a un nivel totalmente nuevo.

Zenmuse S1 [8]

Zenmuse S1 es el primer foco de DJI diseñado para plataformas dron con múltiples instrumentos. Al emplear tecnología LEP, ofrece alto brillo y larga distancia de iluminación, y admite varios modos de iluminación. Esto lo hace ideal para la seguridad pública, el rescate de emergencia, las inspecciones y otras operaciones nocturnas.

Zenmuse V1 [8]

Zenmuse V1 es el primer altavoz de DJI diseñado para plataformas dron con múltiples instrumentos. Cuenta con un alto volumen y una larga distancia de transmisión, y admite varios modos de transmisión, por lo que es ideal para escenarios como seguridad pública, rescate de emergencia y más.

Manifold 3 [8]

Manifold 3 ofrece una impresionante potencia de cálculo de 100 TOPS en una unidad compacta, con un peso de aproximadamente 120 g. Se puede montar en la plataforma dron Matrice 400, optimizando la eficiencia en diversas misiones operativas gracias a su sólido procesamiento.

Diseñado para condiciones difíciles

Matrice 400 tiene un índice de protección de IP55 [9], lo que le permite funcionar de manera confiable en condiciones difíciles como el polvo pesado o la lluvia intensa. También mantiene un rendimiento estable en temperaturas de −20 a 50 °C (de −4 a 122 °F), ofreciendo resultados consistentes tanto en condiciones de calor como de frío.

1. Medido con la aeronave volando hacia adelante a una velocidad constante de 10 m/s en un entorno sin viento a nivel del mar, llevando solo el H30T (peso total 10,670 g), y desde el 100 % de nivel de batería hasta el 0 %. Los datos son solo de referencia. La experiencia real puede variar en función del entorno, el uso y la versión del firmware.

2. La capacidad de carga de instrumentos de 6 kg se mide en el tercer conector del estabilizador en condiciones a nivel del mar. La capacidad de carga de instrumentos disminuye a medida que aumenta la altitud. Para obtener detalles, consulta el manual de usuario oficial.

3. Capacidad de detección de obstáculos en líneas eléctricas: Al enfrentar directamente una línea de transmisión (cable trenzado de aluminio con núcleo de acero de 21.6 mm), se admite la detección de obstáculos a velocidades de hasta 25 m/s. En presencia de líneas de transmisión (cable trenzado de aluminio con núcleo de acero de 21.6 mm) y líneas de distribución (cable trenzado de aluminio con núcleo de acero de 12 mm), se admite la detección de obstáculos a velocidades de hasta 17 m/s. El rendimiento de la detección de obstáculos puede variar en función de las condiciones ambientales (como nubes, niebla, lluvia o nieve), así como del material, la posición y la forma del objeto en cuestión. Debido a las limitaciones del sistema de seguridad, la aeronave no puede esquivar activamente los objetos que se mueven rápido. Por favor, vuela con precaución en tales entornos. Por favor, consulta el manual de usuario para más información. La función de radar mmWave no está disponible en algunos países/regiones.

4. Esta función no está disponible en países o regiones sin compatibilidad con la frecuencia de 5 GHz. Consulta la legislación y las normativas locales para obtener más información.

5. La frecuencia de funcionamiento permitida varía entre países y regiones. Consulta la legislación y las normativas locales para obtener más información.

6. Medido con la aeronave en vuelo estacionario en un entorno sin viento, al nivel del mar, transportando solamente el H30T (peso total 10,670 g), y desde el 100 % del nivel de batería hasta el 0 %. Los datos son solo de referencia. El tiempo de uso real puede variar según el modo de vuelo, los accesorios y el entorno.

7. El puerto E4 de E-Port V2 se puede expandir a cuatro puertos de instrumentos a través de la placa de expansión del concentrador E-Port. Para obtener información más detallada, visita https://developer.dji.com/payload-sdk para saber más sobre el producto.

8. Se vende por separado.

9. Sigue los requisitos detallados en las instrucciones del índice de protección IP55. Medido en un entorno controlado. El índice de protección de ingreso IP no es efectivo permanentemente y puede disminuir debido al desgaste del producto.

10. Medido en cumplimento de la normativa FCC en un entorno sin obstáculos, con interferencias débiles, a una altitud de vuelo de aproximadamente 120 m. Los datos son solo de referencia. Durante el vuelo, presta atención a los avisos de la aplicación.

11. Para usar la transmisión mejorada 4G, el control remoto debe estar equipado con el adaptador celular 2 DJI (se vende por separado) o debe estar conectado a internet vía Wi-Fi. Este servicio no está disponible en algunos países y regiones. Consulta los detalles a tu distribuidor local.

12. Hay algunas zonas ciegas en la detección visual y la detección por infrarrojos. El rendimiento del posicionamiento y de la detección de obstáculos puede verse afectado por el entorno de vuelo y las características de los obstáculos. Vuela con precaución.

13. Cuando la luz ambiental es inferior a 12 lux, el sensor visual pasa al modo en blanco y negro.

14. Se requiere la serie Zenmuse H30.

15. Requiere DJI FlightHub 2.

16. Se recomienda su uso cuando la velocidad del barco esté por debajo de los 10 nudos y la velocidad del viento esté por debajo de los 5 m/s. Tome precauciones en otros entornos. Se recomienda reservar un espacio de 3 m × 3 m para el despegue o el aterrizaje en cubierta. Los archivos de patrones de punto de aterrizaje estándar están disponibles en la página de descarga.

17. Todos los accesorios siguientes son compatibles con Matrice 400.

18. El tiempo de carga se mide en base a un voltaje de 220 voltios.

19. Medido en un entorno controlado. Los resultados pueden variar en función del entorno, el uso y la versión del firmware.

20. El plan de servicios ofrecido puede variar según el país o región. Para obtener más información, ponte en contacto con tu distribuidor local. Reparaciones gratuitas: Obtén reparaciones gratuitas dentro del alcance y el importe de cobertura; Cobertura para toda tu flota: La cobertura compartida se puede ampliar a otros dispositivos DJI Enterprise vinculados a DJI Care Enterprise Plus en el mismo periodo de tiempo (30 días naturales) después de la primera activación y vinculación; Envío gratuito: Disponible para regiones cubiertas por DJI Care Enterprise. Los usuarios se hacen responsables de los costes adicionales, incluidos los aranceles aduaneros y de logística, en los que se incurra más allá del alcance de la cobertura. La garantía extendida oficial cubre los siguientes componentes: cuerpo de la aeronave, estación de batería inteligente, control remoto, módulo de estabilizador inferior simple, módulo de estabilizador inferior dual y tercer conector del estabilizador.
