Solución completa y de bajo coste para todo tipo de proyectos de Topografía e Ingeniería Civil. MDT es una aplicación modular, potente y de fácil manejo que se adapta a todos los usuarios.
Con la versión estándar a partir de un fichero de coordenadas de puntos obtenidos de cualquier estación total o GPS se dibuja el levantamiento de forma automática. Con estos datos se genera una superficie o malla, así como las curvas de nivel.
Pueden definirse alineaciones horizontales a partir de una polilínea, permitiendo obtener y dibujar los perfiles longitudinales y transversales del terreno a partir de la superficie o dibujos 3D de cartografía o dibujos topográficos en general. También se calculan los volúmenes de movimiento de tierras por diferencia de mallas o perfiles transversales.
Dispone de comandos para la visualización del terreno, asignación de texturas y ortofotos y generación de vídeos, exportación a Google Earth, etc.
Las versiones de MDT demo o sin llave, no aseguran cálculos correctos

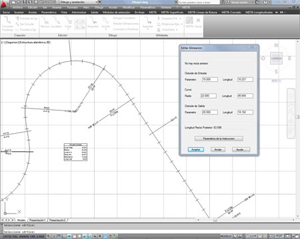

Alineaciones en Planta
Definición gráfica y/o numérica de ejes y conversión a un estado de alineaciones, que se utilizarán en los procesos de obtención de perfi les longitudinales y transversales. Edición interactiva de vértices. Identificación de cada eje por un nombre. Acotación automática con control de todos los parámetros de dibujo. Listado de puntos a intervalos. Conversión de ejes procedentes de otras aplicaciones existentes en el mercado. Listados de intersección y distancias entre ejes.
Comandos para localización de la posición de un PK determinado en el eje y visualización en ventana independiente.
Perfiles
Cálculo y representación simplificada de perfi les longitudinales y transversales a partir de la triangulación, cartografía digitalizada en 3D o ficheros de tramos. Perfiles por regresión. Entrada manual. Perfil rápido a partir de superficie.
Interpretación de las islas en la superficie para la generación de los perfiles.
Edición independiente del CAD de perfi les transversales y longitudinales, con posibilidad de visualización de múltiples perfiles. Modificación interactiva. Herramientas para el tratamiento y modificación de los perfiles.
Dibujo de perfiles personalizable, con modificación del orden de dibujo, tamaño y estilo de texto, etiquetas, justificación, etc. Utilización de espacio modelo y espacio papel. Inserción de perfi les transversales en diferentes fases de evolución de un terreno. Proyección de polilíneas 3D sobre longitudinales y transversales. Dibujo de bloques personalizados sobre el terreno o la guitarra. Representación de la cartografía como elemento de guitarra.
Visualización en tiempo real de los perfiles transversales a partir de la posición del cursor sobre la planta.

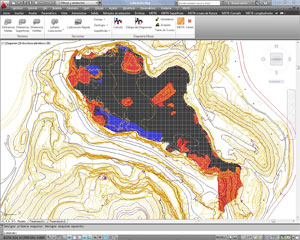

Volúmenes
Cálculo de volúmenes a partir del comparativo entre mallas, superficies o perfiles transversales. Representación gráfica de las zonas de desmonte y terraplén con gradiente de colores. Posibilidad de aplicar la corrección por curvatura según el eje de proyecto. Eliminación de intervalos de perfi les para que no formen parte de la cubicación. Personalización en los taludes de contacto entre los dos estados del terreno.
Mapas – Realismo
Malla tridimensional del terreno, a partir de superficie o curvas de nivel. Mapa
de pendientes, direcciones, mapa de altura y visibilidad. Dibujo de sólidos.
Comandos de visualización del terreno y generación de videos con
presentaciones de alta calidad.
Librerías con diferentes tipos de texturas realistas.
Se incluyen objetos 3D en
formato 3DStudio, para mejorar las presentaciones.
Posibilidad de defi nir nuevas texturas, incluyendo la posibilidad de utilizar
portofotos como una textura más.
Asimismo, inserción de imágenes
georreferenciadas y herramienta para la georreferenciación de imágenes.
Soporte de imágenes en formato MrSid, ECW y JPEG2000.
Inundación de la superficie indicando cota y punto, caída del agua, gestión de lugares, apariencia del cielo y fondo configurables, medición de distancias ...
Acceso desde el CAD a servicios de mapas a través de Internet (Web Map Services) como los que ofrecen Catastro, SIGPAC, PNOA y otras entidades públicas y privadas. Para ello basta con especificar, sobre un dibujo en coordenadas UTM, una ventana en pantalla, elegir el servicio y de forma automática el programa insertará una imagen en el lugar apropiado.
Exportación de la información de puntos, bases, superficie y dibujo a Google Earth.

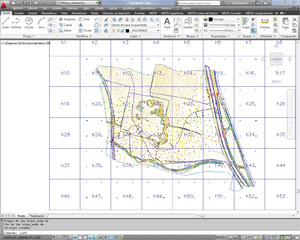

Utilidades Herramientas de terminación de planos: dibujo de cruces, taludes, división en hojas, etc. Herramientas de control de capas. Elevación de entidades.
Opciones de parcelación para asignación de superficies por paralelas o perpendiculares a un lado, vértice y giro, etc. Acotación. Identificación, listados y exportación a bases de datos.
Comandos para rotulación de coordenadas, numeración de objetos, acceso a la web de soporte, descarga de actualizaciones, envío de dibujos y archivos asociados, etc.
Requisitos
CAD
AutoCAD versiones: 14, 2000, 2000i, 2002, 2004, 2005, 2006, 2007, 2008, 2009, 2010, 2011, 2012 y compatibles IntelliCAD versiones: BricsCAD 9, 10 y 11 ZWCAD 2009, 2010 y 2011
Sistema Operativo
Windows XP / Vista / 7 en 32 y 64 bits
Periféricos
Ratón o dispositivo señalador Lector CD-ROM
Tarjeta Gráfica
1024x768 pixels, compatible con OpenGL Recomendado chipset Nvidia o ATI
Disco
1 Gb espacio libre
Memoria
Mínima 1 Gb
Procesador
Dual-core 2 Ghz o superior
Nota: Las versiones demo o sin llave, no aseguran cálculos correctos.
Las ilustraciones, descripciones y datos técnicos no son vinculantes y pueden ser modificados sin previo aviso.
