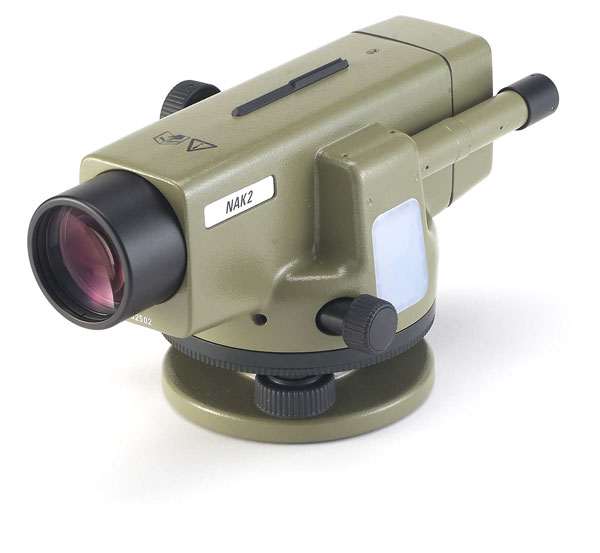

| Nivel Automático Universal NAK2 |
|
 |
|
2.400,00 €
|
|
| NIVEL OPTICO DE PRECISIÓN con limbo horizontal de 400º |
|
 |
 |
|
|
|
|
- Nivel Automático Universal NAK2 (400gon)
- Con aumento: 32x [tm] [euro]
- Desviación estándar por km: 0.7 mm
(nivelación doble, dependiendo del tipo de mira y la técnica)
- Compensador: Margen de inclinación del compensador ± 30',
- Precisión de estabilización (desv. est.) 0.3''
Círculo horizontal (vidrio) 400gon, Intervalo de graduación del círculo Hz 1gon, intervalo de escala óptica 0.1gon, lectura a estima 0.01gon
Medición de ángulos con el NAK2
El modelo NAK2 tiene un círculo horizontal de vidrio, herméticamente cerrado. Con ayuda de un anillo moleteado se le puede colocar sobre cualquier lectura de partida, lo cual resulta ventajoso al replantear ángulos. Está dividido en grados enteros y se lee en un microscopio de escala situado a la izquierda del ocular del anteojo. Midiendo dirección, distancia y altura es posible levantar o replantear la posición de puntos de detalles en terreno llano.
Ref. 352039
|
|
|
|
|
|
|
|
| |
|
|
|
|
Imágenes derechas y nítidas
La óptica del anteojo tratada por antirreflejo produce, incluso en malas condiciones de visibilidad,
imágenes nitidísimas y bien
contrastadas, requisito imprescindible para obtener
una buena nivelación. El
aumento de 32× basta para
la mayoría de las aplicaciones
del NA2. Si se necesita un aumento mayor, el ocular estándar, que tiene un cierre de
bayoneta, se cambia rápidamente por otro de 25 ó bien 40×. La imagen dada por el anteojo es real directa y se enfoca sin
problemas a toda distancia
accionando el mando de enfoque aproximado/preciso combinado. Este botón está dispuesto junto
al eje vertical, de modo que al enfocar no se desplaza la línea de puntería. |
Lectura descansada
La retícula tiene a la derecha
del trazo vertical el habitual
trazo horizontal para la lectura de mira, y la izquierda dos trazos
cuneiformes que permiten
un encuadramiento muy
exacto del trazo centimétrico
observado en una mira
invar. Además, la retícula cuenta con trazos estadimétricos 1:100 para levantamientos taquimétricos. La
sección encuadrada entre estos trazos sobre la mira, en centímetros, corresponde
entonces a la distancia
horizontal en metros. La forma sencilla, bien equilibrada, del cuerpo del anteojo es garantía de
que el nivel conserve su estabilidad aum cuando sea
tratado con poco cuidado.
Una pinza de fricción facilita la puntería aproximada con el visor. Para la puntería exacta se dispone de un movimiento fino horizontal sin fin, con mandos
bilaterales. En el estuche del
instrumento se encuentra además un quitasol que se puede fijar en el objetivo para disturbios de contraluz. |
Suelo inestable –
ningún problema
Los niveles automáticos
presentan la ventaja de
hacer posible mediciones
incluso sobre suelo ligeramente
inestable, donde
habitualmente la burbuja
de los niveles no automáticos
cesa de esplazarse.
En ciertos casos se puede aun calcular el promedio de
pequeñas oscilaciones
observando continuamente
la mira y anotando el máximo y el mínimo de las mismas. |
Medición de ángulos
con el NAK2
El modelo NAK2 tiene un círculo horizontal de vidrio herméticamente cerrado.
Con ayuda de un anillo
moleteado se le puede
colocar sobre cualquier
lectura de partida, lo cual
resulta ventajoso al replantear ángulos. Está dividido
en grados enteros y se lee en un microscopio de escala situado a la
izquierda del ocular del
anteojo. Midiendo dirección,
distancia y altura es posible
levantar o replantear la posición de puntos de detalles en terreno llano. |
 |
|
|
|
|
|
|
|
|
|
|
| |
| |

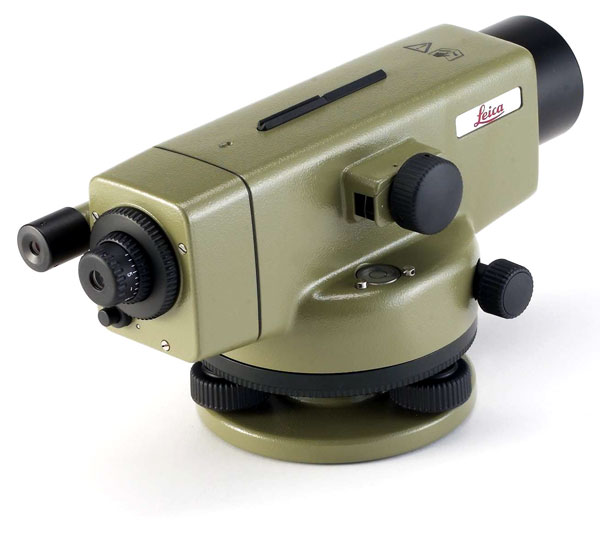

LEICA NA2
El clásico entre los niveles Leica Geosystems
Con el nivel automático
universal NA2 ya no quedan
más dudas en cuanto
a precisión, confort y
seguridad de medición.
Este nivel fue diseñado por
ingenieros geodestas que
conocen los requisitos para
un instrumento adaptable
en cualquier posición en el
campo.
Su adquisición se amortiza
rápidamente, pues puede
emplearse en sustitución de
cualquier otro nivel:
en obras, para mediciones
altimétricas sencillas, en
obras de ingeniería, o en
geodesia, para mediciones
en todas las clases de
precisión.
Empleo universal
• Nivelaciones en todas las
clases de precisión en
el Servicio de Topografía
Nacional.
• Nivelaciones de precisión
y mediciones de hundimientos
de edificios.
• Determinación altimétrica
en la construcción de
carreteras, oleoductos,
túneles, vías férreas, etc.
• Trabajos de replanteo y
control en obras.
• Nivelación taquimétrica
con el modelo K en
terreno llano mediante
combinación de
mediciones de dirección,
distancia y altura.
• Mediciones de deformaciones
y de control
periódico en puentes.
Desviación estándar para 1 km en nivelación doble (según mira y método empleado): 0,7 mm. Con micrómetro de placa
planoparalela 0,3 mm
Aumento con ocular estándar: 32×, con ocular FOK73 (a pedido):
40×, con ocular FOK117 (a pedido): 25×
Diámetro del objetivo: 45 mm
Diámetro del campo visual a 100 m: 2,2 m
Distancia mínima de puntería: 1,6 m
Constante de multiplicación: 100
Constante de adición: 0
Margen de inclinación del compensador: ~30'
Precisión de estabilización (desv. est.): 0,3"
Sensibilidad del nivel esférico: 8'/2 mm
Círculo de vidrio (modelo K): 400 gon (360°)
Diámetro: 70 mm
Intervalo de la graduación: 1 gon (1°)
Lectura a estima 10 mgon (1)
Estanqueidad frente a agua y polvo IP53
Garantiza óptimos resultados a la hora de medir
|
| |
|
| |
| |
| Micrómetro de placa planoparalela GPM3 |
| |
|
|
| |
|
|
|
|
En estuche, 10mm. de alcance
Precisión de 0,3 mm por Km en combinación con un nivel NA2/NAK2
|
| |
|
Referencia 356 121 |
|
| |
|
|
|
|
