Levantamiento y Orientación
El programa Levantamiento soporta las mediciones de un número ilimitado de puntos. Incluye las funciones para definir el punto de estación y determinar la orientación a partir de las mediciones de hasta cinco puntos.
Estación libre
Estacione el instrumento en cualquier punto y calcule las coordenadas y la altura de la estación y la orientación del círculo Hz. Se pueden medir hasta cinco puntos de orientación con cualquier combinación de direcciones y distancias en una o dos posiciones del anteojo.
Replanteo
Se pueden replantear puntos a partir de datos introducidos a mano o contenidos en un fichero cargado en la memoria del instrumento. Los elementos del replanteo 3D se calculan utilizando las coordenadas del punto y los datos de la estación.
Línea/Arco de referencia
Para replantear o comprobar puntos a lo largo de una línea o un arco determinado.
Los elementos de replanteo ortogonal de los puntos se calculan con relación a la referencia definida.
Las líneas de referencia pueden ser desplazadas paralelamente o giradas para cumplir las instrucciones de replanteo predefinidas.
Distancia entre puntos
Este programa determina la distancia, la inclinación, el acimut y el desnivel entre dos puntos. Se pueden calcular las distancias de forma consecutiva (poligonación) o desde un punto central.
La distancia de enlace entre los dos últimos puntos medidos se puede ir comprobando mientras se va midiendo.
Área (3D) y volumen
Este programa calcula el área y el perímetro de un polígono cerrado a partir de un número ilimitado de puntos, que pueden ser medidos, introducidos a mano o seleccionados en la memoria del instrumento.
Altura remota
La posición de un punto inaccesible se puede calcular midiendo a un punto base y apuntando luego al punto remoto. Se puede usar para determinar el gálibo de una estructura.
Puntos ocultos
Utilizando una mira para puntos ocultos es fácil medir puntos que no sean directamente visibles. La longitud de la mira y la distancia entre los prismas es configurable. La mira se puede colocar en un ángulo cualquiera para hacer la medición y el programa calcula la posición del punto oculto como si se pudiera observar directamente.
Construcción
En el replanteo de una obra los puntos se pueden replantear con relación a una línea de construcción seleccionada. El programa muestra de forma gráfica las posiciones del instrumento, del prisma y del punto replanteado con relación a la línea de construcción.

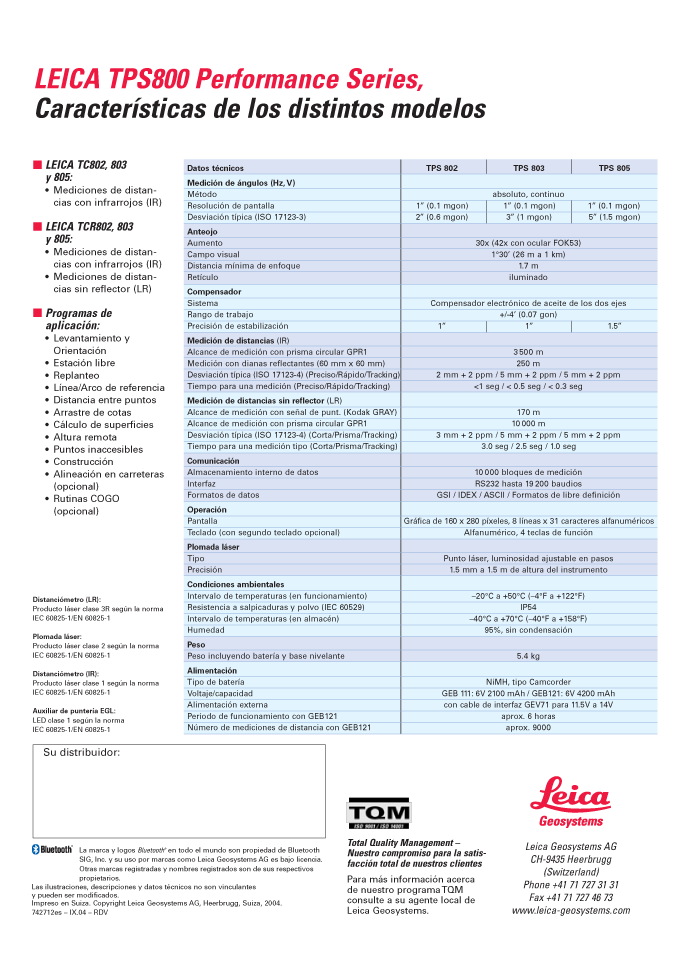

Ficha completa Leica TPS800
|
