Cada medio segundo cuenta

¿QUE EQUIPO NECESITA?

Vivimos en un mundo dinámico. Los edificios y las presas se asientan, los puentes se flexionan y vibran, las rocas se desprenden, el lodo se desliza, los glaciares fluyen y los volcanes erupcionan. Ya sea por la actividad humana, como en la minería y la construcción, o por procesos naturales como los cambios climáticos o la erosión, el mundo en que vivimos está en continuo cambio.

Las ingenierías y los contratistas incrementan sus retos al monitorizar estos cambios.
Tienen bajo su responsabilidad el estado de las estructuras que crean y mantienen.
Para superar estos desafíos, los ingenieros deben ser capaces de medir movimientos estructurales con una precisión milimétrica.
Para monitorizar dichas estructuras, los ingenieros confían en Leica Geosystems y en el sensor de auscultación TM30: ¡porque cada medio segundo cuenta!
La Leica TM30 combina una precisión de 0,5" y una rápida toma de datos. Esta doble capacidad de velocidad y precisión permite a los ingenieros medir y controlar la salud de las infraestructuras de modo efectivo y rentable. La Leica TM30, diseñada específi camente para la auscultación, incorpora la precisión excelente, la fi abilidad excepcional y el diseño robusto de una compañía con gran experiencia en la tecnología de sensores de alta precisión. La suma de las tecnologías SmartEye y direct drive proporciona unas mediciones más rápidas, más precisas y de mayor alcance que nunca.

Mediciones angulares de alta precisión
La TM30 le ofrece precisiones angulares de 0,5" ó 1", asegurándole la mayor precisión
en todo momento.

Exclusivo PinPoint EDM de alta precisión
Mida el objetivo con más precisión que nunca, con la nueva generación de PinPoint EDM. El TM30 PinPoint EDM ofrece una precisión única de 0,6 mm + 1 ppm a prisma y 2 mm + 2 ppm a superficies naturales.

Estación Total Leica Viva TS16

Especificaciones técnicas y comparativa de modelos.

Categoria	Característica	Leica Viva TS16
Medición angular	Precisión Hz y V	1" / 2" / 3" / 5"
Medición de distancias	Alcance	Prisma: 1,5 m a 3.500 m R500: 1,5 m a >500 m R1000: 1,5 m a >1.000 m
	Precisión / tiempo de medición	Prisma: 1 mm + 1,5 ppm / normalmente 2,4 s Sin prisma: 2 mm + 2 ppm / normalmente 3 s
	Tamaño del punto láser	8 mm x 20 mm a 50 m
	Tecnología de medición	Coaxial, láser rojo visible
Imágenes	Cámara gran angular	Sensor de 5 Mpixel CMOS Campo visual 19,4° Hasta 20 frames por segundo
Puntería automática ATRplus	Alcance	Prisma circular: 1500 m / 1000 m Prisma 360°: 1000 m / 1000 m
Puntería automática ATRplus	Precisión / tiempo de medición	1" / 2" / 3" / 5" / normalmente 3-4 s
PowerSearch	Alcance / tiempo de búsqueda	300 m / normalmente 5 s
Luces Guía de Replanteo (EGL)	Rango de trabajo / precisión	5-150 m / normalmente 5 cm a 100 m
General	Software de campo	Leica Captivate con apps
	Pantalla y teclado	5" WVGA a color táctil, pantalla estándar / pantalla II opcional, 37 teclas iluminadas
	Procesador	TI OMAP4430 1GHz Dual-core ARM Cortex A9 MPCore / Windows EC7
	Administración de energía	Batería intercambiable Li-Ion / autonomía de uso 5-8 h
	Almacenamiento de datos	Memoria interna 2 GB / tarjeta SD 1 GB o 8 GB
	Interfaces	RS232, USB, Bluetooth, WLAN
	Peso	5,3 - 6 kg
	Especificaciones ambientales	-20 °C a +50 °C / IP55 / 95 %, sin condensación

Leica Viva	TS16 M	TS16 A	TS16 P	TS16 I
Medición angular
Medición de distancias a prismas
Medición de distancias a cualquier superficie (sin prisma)
Puntería automática a prisma - ATRplus
PowerSearch (PS)
Cámara gran angular
Luces Guía de Replanteo (EGL)

✔ = Estándar ✗ = No disponible

1 Desv. Estándar ISO 17123-3
2 Cubierto, sin bruma, visibilidad aprox. 40 km; sin reverberación
3 1.5m a 2000m para prismas de 360° (GRZ4, GRZ122)
4 Objeto en sombra, cielo nuboso, Tarjeta Gris Kodak (90% reflectividad)
5 Desv. Estándar ISO 17123-4
6 Distancia > 500m: Precisión 4mm + 2ppm, Tiempo de medición típico de 6s

Catálogo

Alquiler topografía y Escáner 3D
España y Portugal

Accesorios

Para sacar todo el rendimiento.

Estaciones totales Leica
- ¿Qué es una estación total y para qué sirve?
- Estaciones totales manuales
  - Serie Flexline
    - TS03
    - TS07
    - TS10
  - Estaciones totales robotizadas
    - TS13
    - TS16
    - TS60

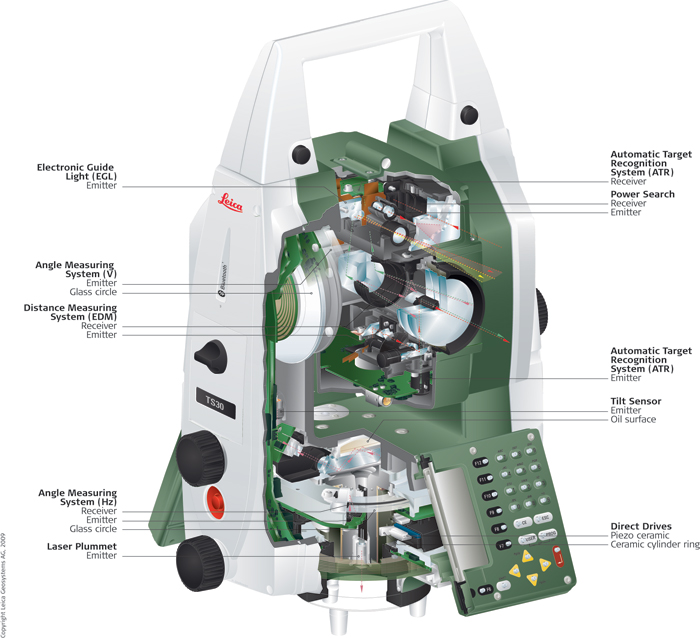

Movimiento, bloqueo, medición, transmisión La TM30 se mueve con una velocidad incomparable para monitorizar los puntos. El sistema SmartEye vision sigue el prisma sin esfuerzo. El EDM PinPoint de largo alcance trabaja de modo armónico con los precisos sensores angulares para completar todas la mediciones. Éstas se hayan disponibles inmediatamente para ser almacenadas internamente o para ser transmitidas a cualquier punto vía cable, radio, teléfono móvil o internet. La medición de alta precisión de la TM30 asegura la máxima productividad y efi cacia.	Contaminación acústica nula La TM30 está equipada con direct drives basados en tecnología piezo eléctrica, la cual no sólo es extremadamente rápida, sino también muy silenciosa. La TM30 puede ser instalada en áreas urbanas con total tranquilidad, debido a la nula contaminación acústica.	Uso continuo La TM30 se enfrenta al desafío de monitorizar durante 24 horas, los 7 días de la semana. Está diseñada para resistir el uso más duro, en los ambientes más extremos. Funciona en todas partes, en un amplio rango de temperaturas y está protegida contra el viento, lluvia, arena y polvo. El sensor permanece operativo incluso en condiciones de luz solar brillante o en la más completa oscuridad.	Largos periodos de servicio La TM30 puede funcionar durante largos periodos sin desgaste. La funcionalidad continua y el bajo coste y mantenimiento, garantizan la máxima productividad.


Protección anti-robo y bloqueo del teclado Un código PIN y el bloqueo del teclado impiden el uso no autorizado del instrumento. El equipo no puede funcionar, ni los datos ser borrados, sin introducir el código correcto. Ello garantiza la seguridad de sus datos y previene de un posible robo.	ATR de largo alcance El ATR de largo alcance detecta y mide prismas incluso a más de 3.000 m con precisión milimétrica. El ATR maximiza las posibilidades de emplazamiento del instrumento. Evita que los instrumentos se dañen y garantiza la seguridad, reduciendo el coste global en un largo proyecto de auscultación.	TargetView La función del TargetView es restringir el campo de visión del ATR al área de interés. Así, aunque haya múltiples prismas cerca, las mediciones se efectúan a los prismas correctos, sin interferencias por prismas circundantes.	SmartWorx Leica SmartWorx proporciona un paquete de software de una inigualable sencillez. No importa la complejidad de la aplicación, SmartWorx tiene la función de completar la tarea fácilmente. Con idéntico manejo, los usuarios pueden cambiar sin esfuerzo de modo estación total a modo GNSS. Se garantiza un flujo de datos continuo entre el SmartWorx y el software para PC Leica Geo Office, así como con los demás paquetes de software para las rutinas de importación y exportación.

Un equipo vencedor

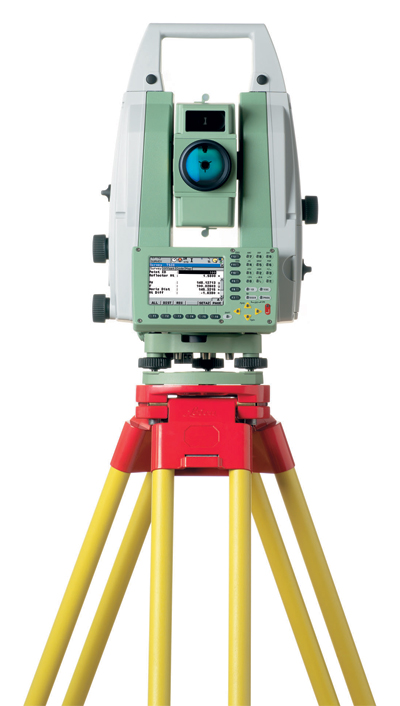

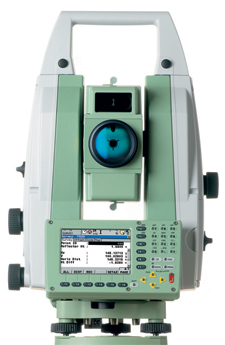

Los usuarios de la Leica TS30 se benefician de mucho más que de una simple estación total. Ya que, en realidad, la Leica TS30 es integrante de la mayor gama de soluciones para una topografía de precisión. La Leica TS30 ofrece una flexibilidad ilimitada y plena compatibilidad con el programa de accesorios System 1200.

Topografía automatizada para un solo operador y extensión GNSS

Fijando nuevos puntos de referencia en confianza
Todo comenzó hace más de 75 años con el teodolito de preci-sión Wild T3 que asombró al mundo de la topografía con medidas sumamente precisas. Ahora, cuatro generaciones más tarde, Leica Geosystems sigue definiendo los valores de pre-cisión y calidad. La última generación de campeones, la Leica TS30 ha alcanzado la cima. Generaciones de topógrafos han confiado en la precisión y calidad de Leica Geosystems, ahora es el momento de impulsar esta confianza a un nivel superior.

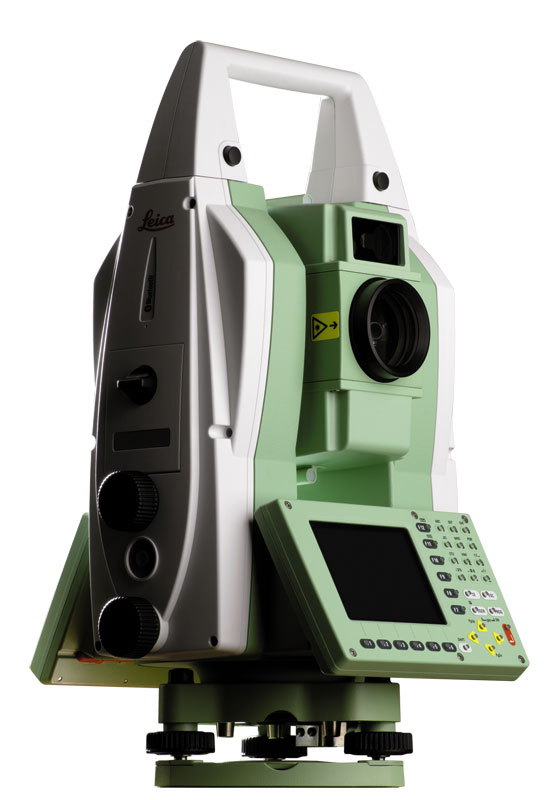

ts30
